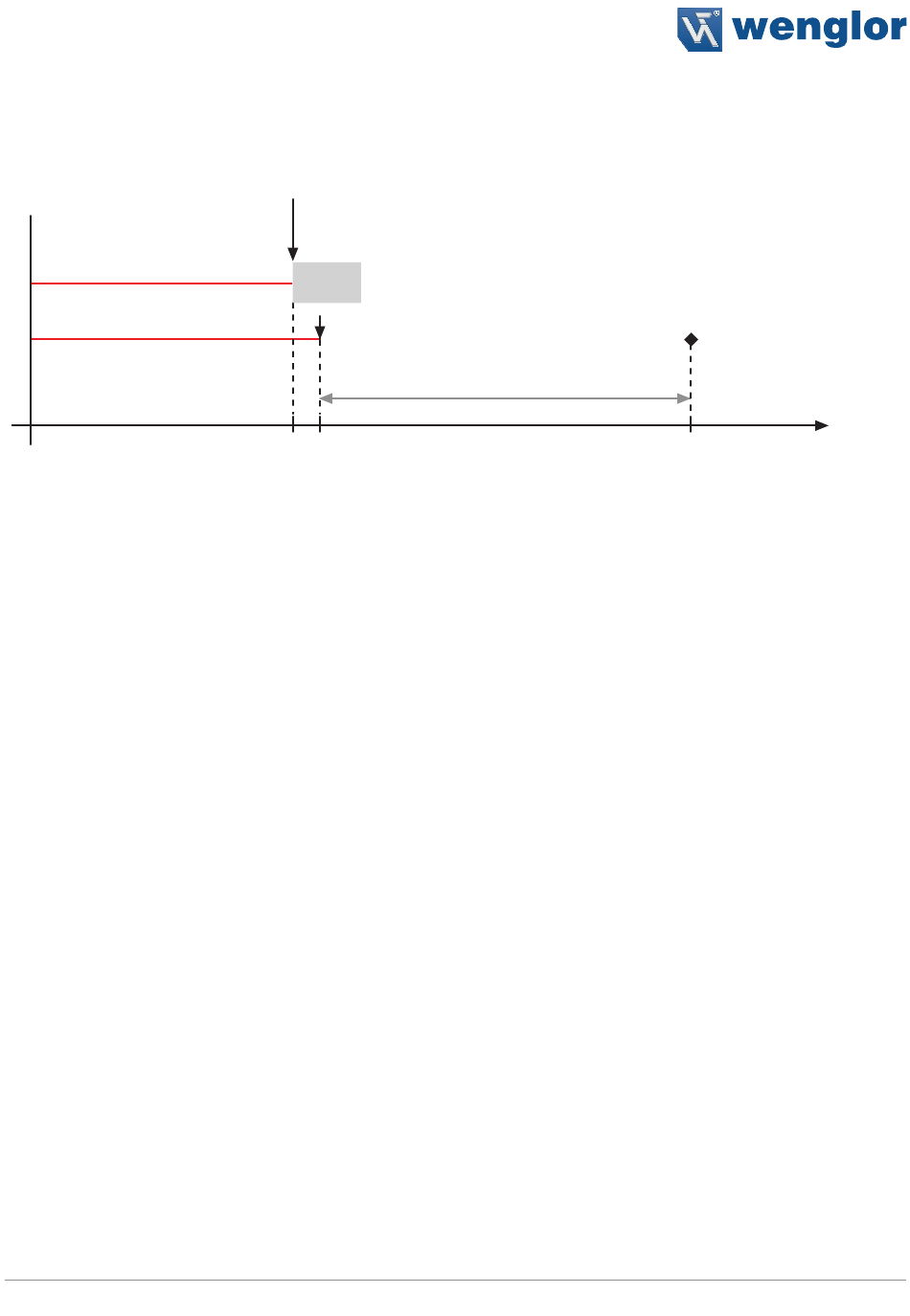

Im Diagramm misst der Sensor einen Abstand von 500 mm. Der Schaltpunkt befindet sich 200 mm entfernt
bei 700 mm. Nach Anwenden des Offsets verschiebt sich der Schaltpunkt auf 1 200 mm. Wird eine Offset-
Vorgabe von 50 mm eingestellt, so verschiebt sich der Messwert 0 von 500 mm auf 450 mm. Der Schaltpunkt
befindet sich dann bei 1 150 mm.
High-Performance-Distanzsensoren
Anwenden des Offsets mit
Vorgabe Wert 0 mm
Objekt
Anwenden des Offsets mit
Vorgabe Wert 50 mm
500 mm 550 mm
Schaltabstand 700 mm
Schaltpunkt
1150 mm Realer Abstand
