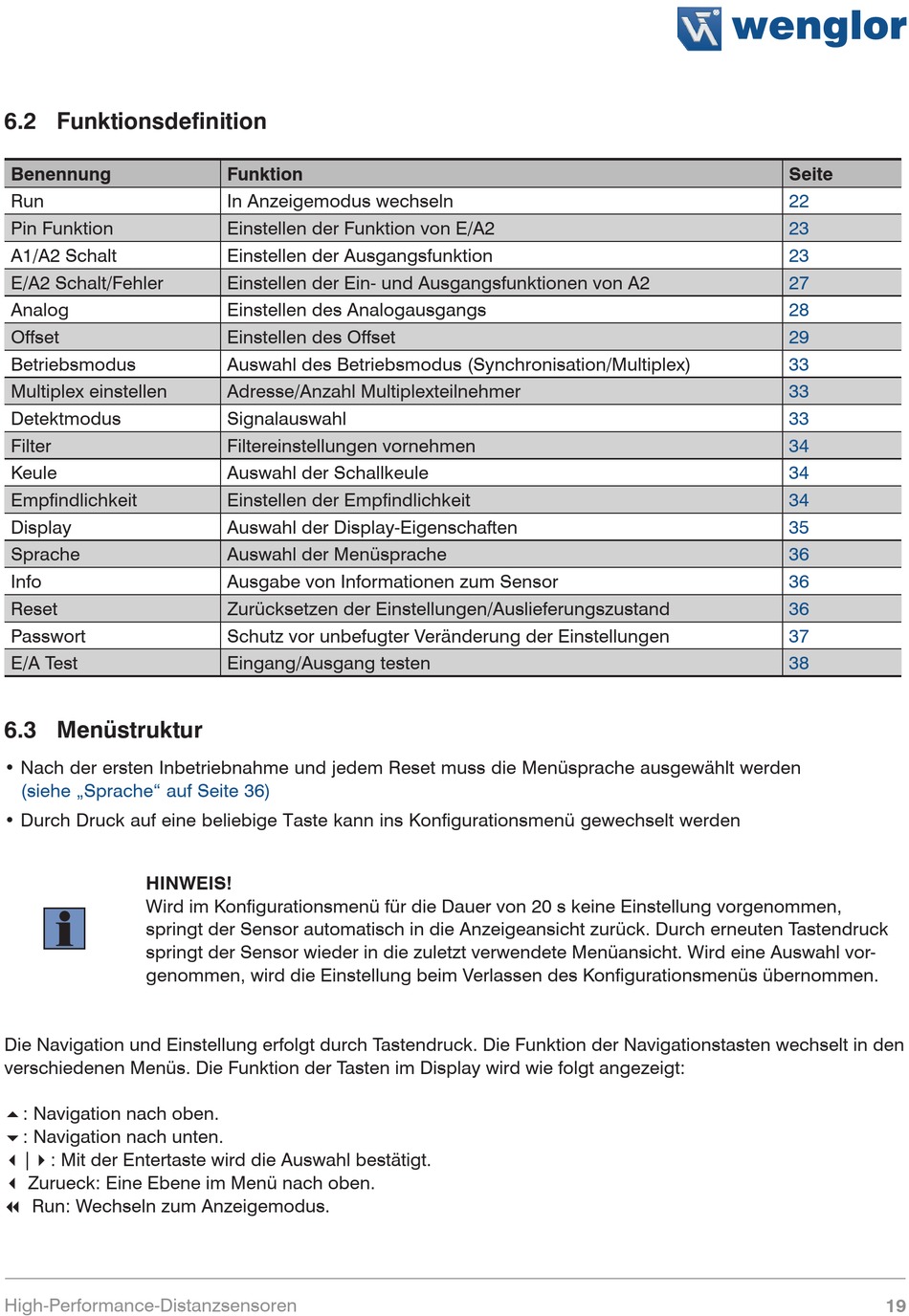

6.2 Funktionsdefinition

Benennung
Run
Pin Funktion
A1/A2 Schalt
E/A2 Schalt/Fehler
Analog
Offset
Betriebsmodus
Multiplex einstellen
Detektmodus
Filter
Keule
Empfindlichkeit
Display
Sprache
Info
Reset
Passwort
E/A Test
6.3 Menüstruktur
• Nach der ersten Inbetriebnahme und jedem Reset muss die Menüsprache ausgewählt werden
(siehe „Sprache" auf Seite 36)
• Durch Druck auf eine beliebige Taste kann ins Konfigurationsmenü gewechselt werden
HINWEIS!
Wird im Konfigurationsmenü für die Dauer von 20 s keine Einstellung vorgenommen,
springt der Sensor automatisch in die Anzeigeansicht zurück. Durch erneuten Tastendruck
springt der Sensor wieder in die zuletzt verwendete Menüansicht. Wird eine Auswahl vor-
genommen, wird die Einstellung beim Verlassen des Konfigurationsmenüs übernommen.
Die Navigation und Einstellung erfolgt durch Tastendruck. Die Funktion der Navigationstasten wechselt in den
verschiedenen Menüs. Die Funktion der Tasten im Display wird wie folgt angezeigt:
5: Navigation nach oben.
6: Navigation nach unten.
|: Mit der Entertaste wird die Auswahl bestätigt.
 Zurueck: Eine Ebene im Menü nach oben.
7 Run: Wechseln zum Anzeigemodus.
High-Performance-Distanzsensoren
Funktion
In Anzeigemodus wechseln
Einstellen der Funktion von E/A2
Einstellen der Ausgangsfunktion
Einstellen der Ein- und Ausgangsfunktionen von A2
Einstellen des Analogausgangs
Einstellen des Offset
Auswahl des Betriebsmodus (Synchronisation/Multiplex)
Adresse/Anzahl Multiplexteilnehmer
Signalauswahl
Filtereinstellungen vornehmen
Auswahl der Schallkeule
Einstellen der Empfindlichkeit
Auswahl der Display-Eigenschaften
Auswahl der Menüsprache
Ausgabe von Informationen zum Sensor
Zurücksetzen der Einstellungen/Auslieferungszustand
Schutz vor unbefugter Veränderung der Einstellungen
Eingang/Ausgang testen
Seite
22
23
23
27
28
29
33
33
33
34
34
34
35
36
36
36
37
38
