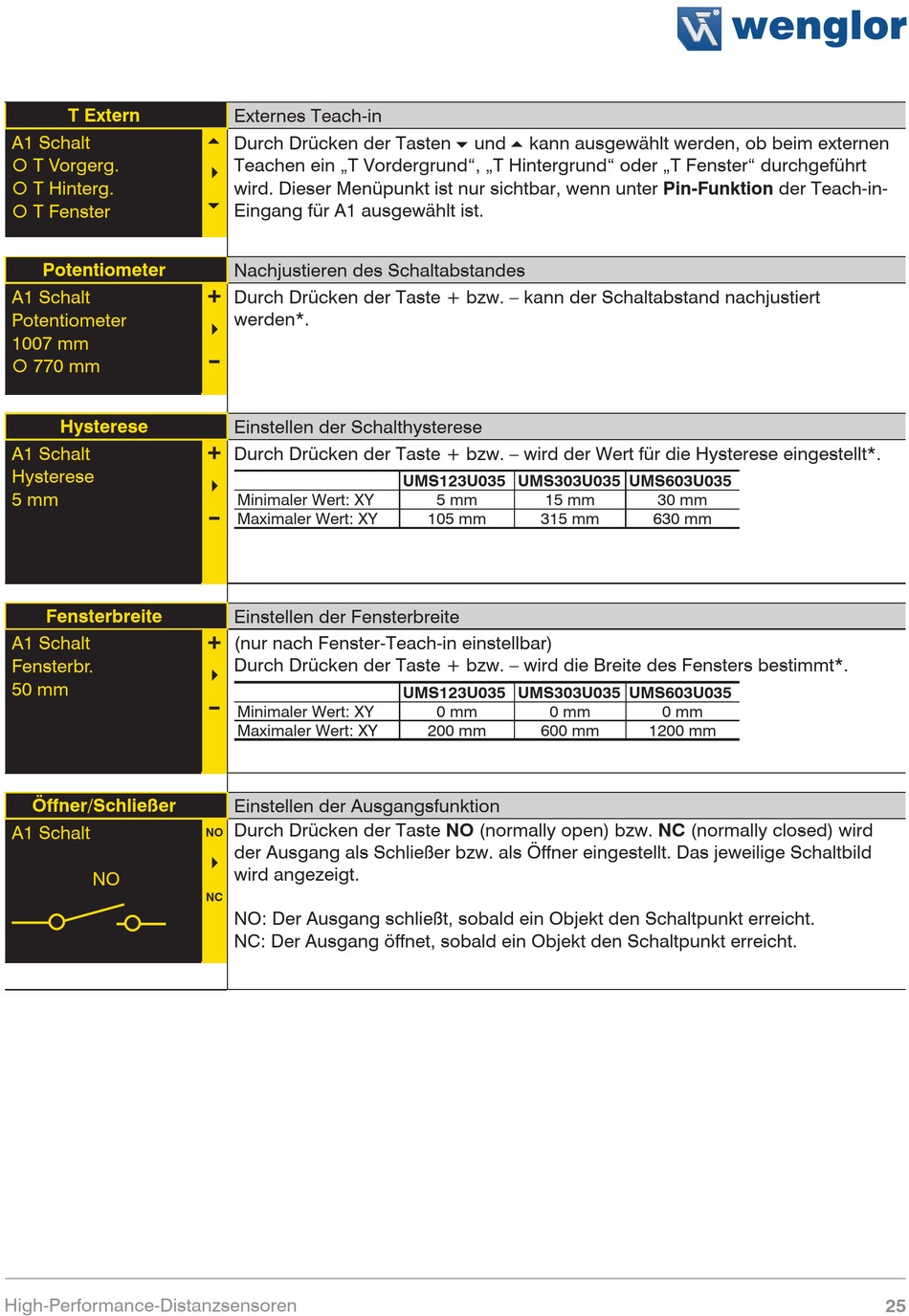

Wenglor UMS123U035 Betriebsanleitung Seite 25

T Extern
A1 Schalt
 T Vorgerg.
 T Hinterg.
 T Fenster
Potentiometer
A1 Schalt
Potentiometer
1007 mm
 770 mm
Hysterese
A1 Schalt
Hysterese
5 mm
Fensterbreite
A1 Schalt
Fensterbr.
50 mm
Öffner/Schließer
A1 Schalt
NO
High-Performance-Distanzsensoren
Externes Teach-in
5
Durch Drücken der Tasten 6 und 5 kann ausgewählt werden, ob beim externen
Teachen ein „T Vordergrund", „T Hintergrund" oder „T Fenster" durchgeführt

wird. Dieser Menüpunkt ist nur sichtbar, wenn unter Pin-Funktion der Teach-in-
6
Eingang für A1 ausgewählt ist.
Nachjustieren des Schaltabstandes
+
Durch Drücken der Taste + bzw. – kann der Schaltabstand nachjustiert
werden*.

–
Einstellen der Schalthysterese
+
Durch Drücken der Taste + bzw. – wird der Wert für die Hysterese eingestellt*.

Minimaler Wert: XY
–
Maximaler Wert: XY
Einstellen der Fensterbreite
+
(nur nach Fenster-Teach-in einstellbar)
Durch Drücken der Taste + bzw. – wird die Breite des Fensters bestimmt*.

–
Minimaler Wert: XY
Maximaler Wert: XY
Einstellen der Ausgangsfunktion
Durch Drücken der Taste NO (normally open) bzw. NC (normally closed) wird
NO
der Ausgang als Schließer bzw. als Öffner eingestellt. Das jeweilige Schaltbild

wird angezeigt.
NC
NO: Der Ausgang schließt, sobald ein Objekt den Schaltpunkt erreicht.
NC: Der Ausgang öffnet, sobald ein Objekt den Schaltpunkt erreicht.
UMS123U035 UMS303U035 UMS603U035
5 mm 15 mm
105 mm 315 mm
UMS123U035 UMS303U035 UMS603U035
0 mm 0 mm
200 mm 600 mm
30 mm
630 mm
0 mm
1200 mm
