Über Pin E/A2
Über den Pin E/A2 kann der Offset-Abgleich durch einen externen Triggersensor angewendet werden
(entspricht Menü Offset  Anwenden  T ). Hierbei muss E/A2 durch die Einstellung Offset als Eingang
konfiguriert werden (siehe „Offset einstellen" auf Seite
Um den Offset-Abgleich anzuwenden, ist am Eingangspin eine Spannung > 7 V anzulegen. Dadurch wird
eine positive Flanke ausgelöst. Dabei wird der im Menüpunkt Vorgabe eingestellte Wert als aktueller Abstand
übernommen.

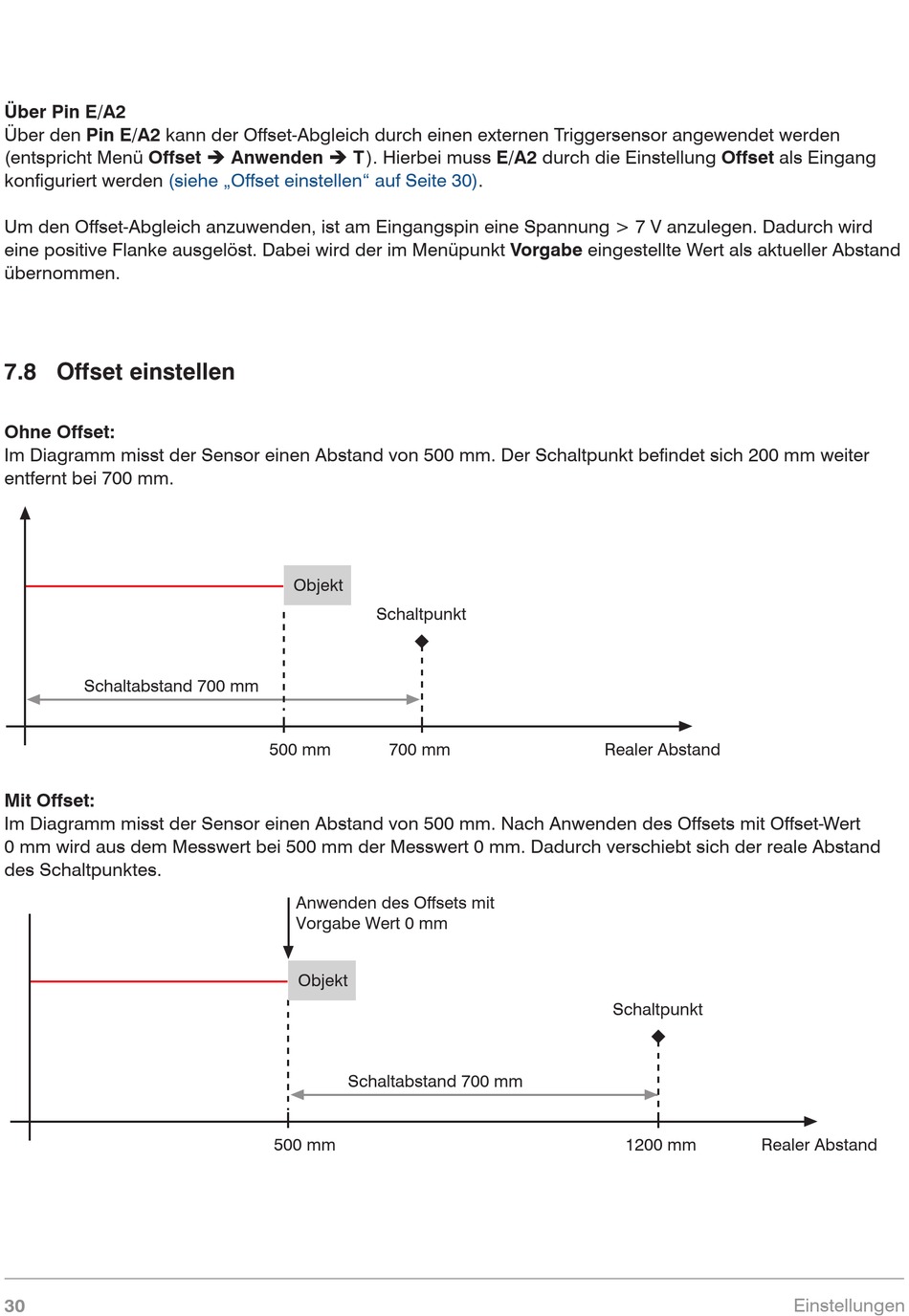

7.8 Offset einstellen

Ohne Offset:
Im Diagramm misst der Sensor einen Abstand von 500 mm. Der Schaltpunkt befindet sich 200 mm weiter
entfernt bei 700 mm.
Schaltabstand 700 mm
Mit Offset:
Im Diagramm misst der Sensor einen Abstand von 500 mm. Nach Anwenden des Offsets mit Offset-Wert
0 mm wird aus dem Messwert bei 500 mm der Messwert 0 mm. Dadurch verschiebt sich der reale Abstand
des Schaltpunktes.
30
Objekt
Schaltpunkt
500 mm 700 mm
Anwenden des Offsets mit
Vorgabe Wert 0 mm
Objekt
Schaltabstand 700 mm
500 mm
30).
Realer Abstand
Schaltpunkt
1200 mm Realer Abstand
