Wenglor UMS123U035 Betriebsanleitung Seite 26

Anzugszeit-
verzögerung
A1 Schalt
Anz. Verz.
10 ms
Abfallzeit-
verzögerung
A1 Schalt
Abf. Verz.
10 ms
Impuls
A1 Schalt
Impuls.
10 ms
* Halten Sie die + bzw. – Taste länger gedrückt, um größere Zahlensprünge zu erreichen.
26

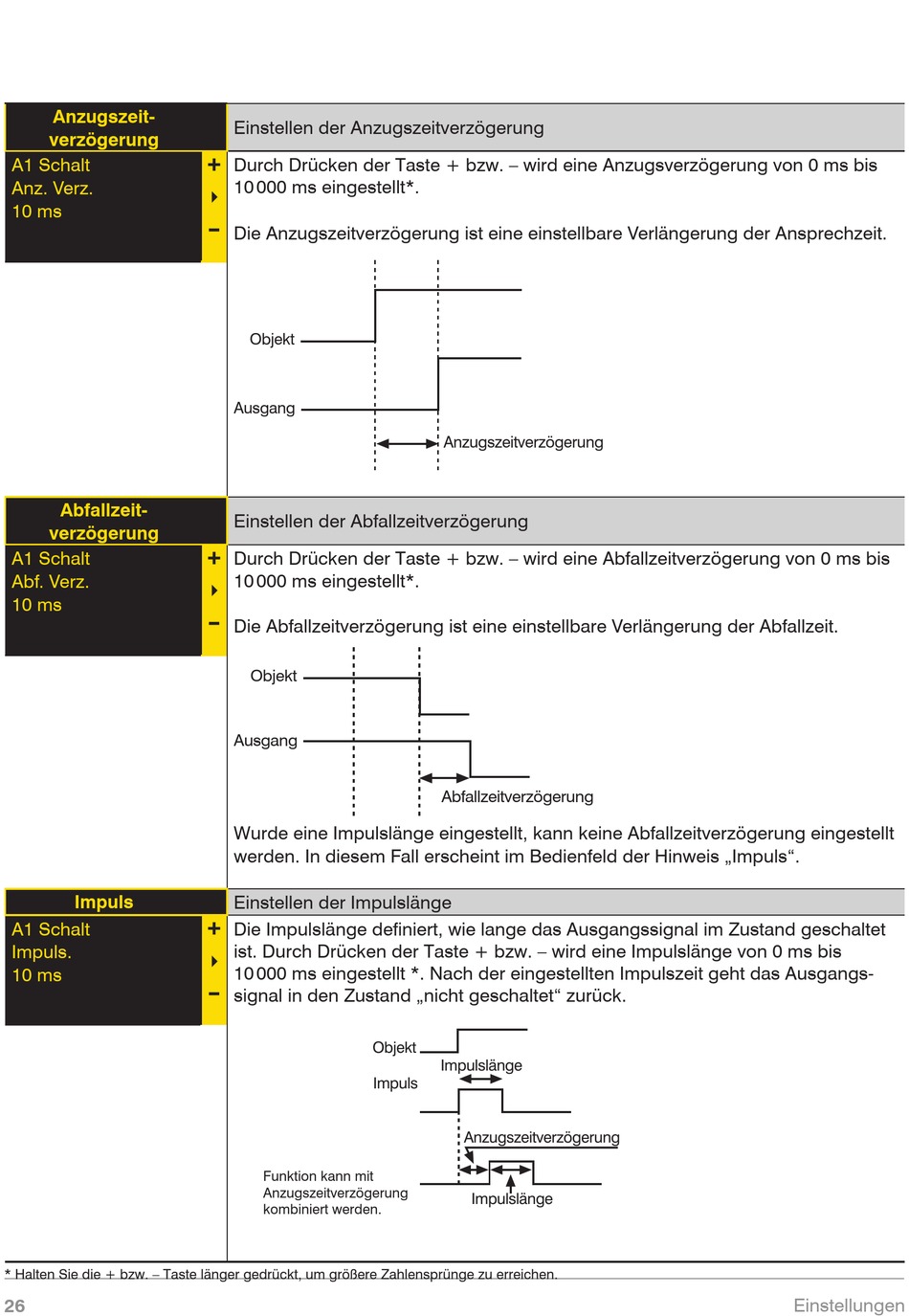

Einstellen der Anzugszeitverzögerung
+
Durch Drücken der Taste + bzw. – wird eine Anzugsverzögerung von 0 ms bis
10 000 ms eingestellt*.

–
Die Anzugszeitverzögerung ist eine einstellbare Verlängerung der Ansprechzeit.
Objekt
Ausgang
Einstellen der Abfallzeitverzögerung
+
Durch Drücken der Taste + bzw. – wird eine Abfallzeitverzögerung von 0 ms bis
10 000 ms eingestellt*.

–
Die Abfallzeitverzögerung ist eine einstellbare Verlängerung der Abfallzeit.
Objekt
Ausgang
Wurde eine Impulslänge eingestellt, kann keine Abfallzeitverzögerung eingestellt
werden. In diesem Fall erscheint im Bedienfeld der Hinweis „Impuls".
Einstellen der Impulslänge
+
Die Impulslänge definiert, wie lange das Ausgangssignal im Zustand geschaltet
ist. Durch Drücken der Taste + bzw. – wird eine Impulslänge von 0 ms bis

10 000 ms eingestellt *. Nach der eingestellten Impulszeit geht das Ausgangs-
–
signal in den Zustand „nicht geschaltet" zurück.
Objekt
Impuls
Funktion kann mit
Anzugszeitverzögerung
kombiniert werden.
Anzugszeitverzögerung
Abfallzeitverzögerung
Impulslänge
Anzugszeitverzögerung
Impulslänge
Einstellungen
