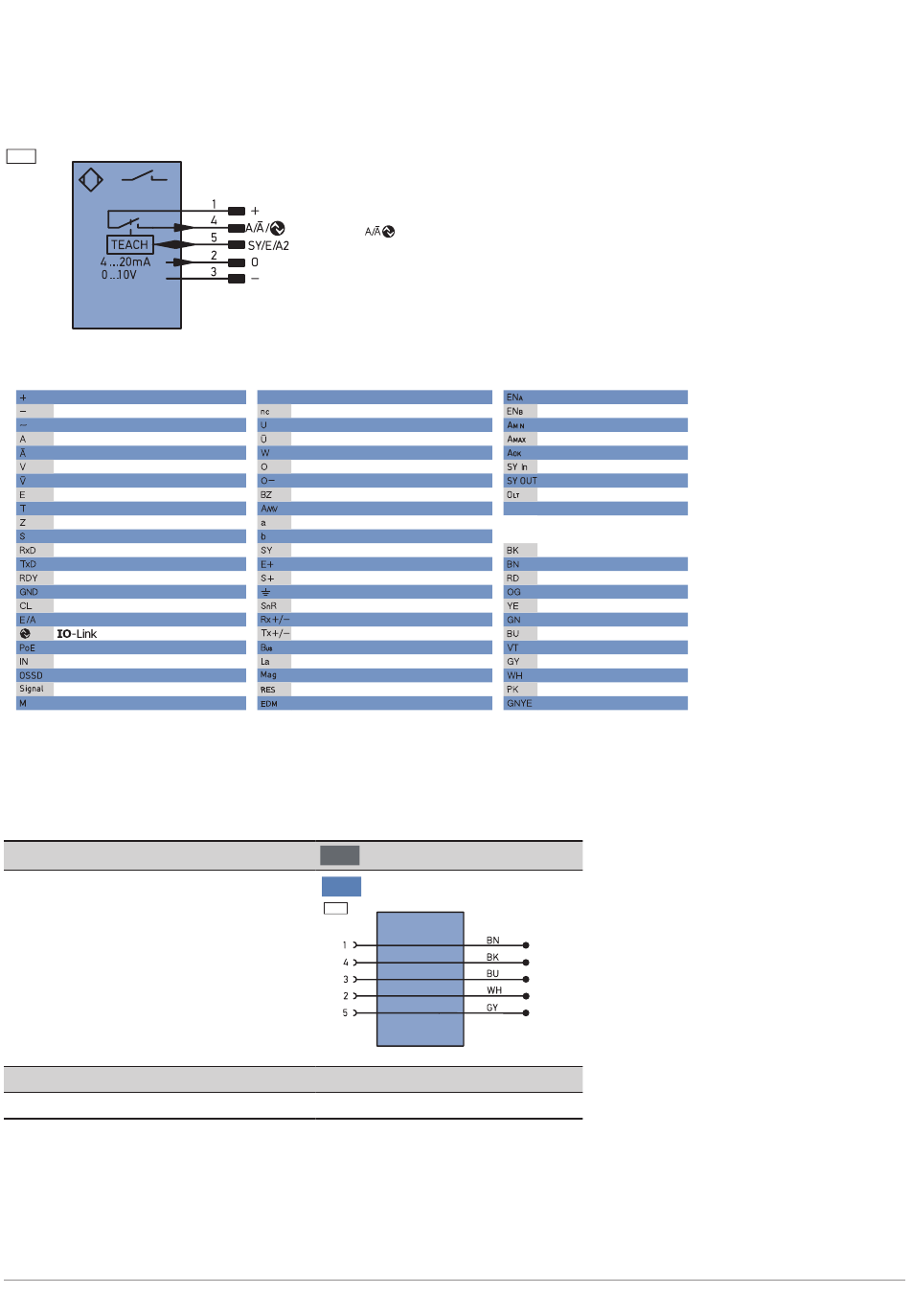

3.4 Anschlussbild

183
Symbolerklärung
Versorgungsspannung +
Versorgungsspannung 0 V
Versorgungsspannung (Wechselspannung)
Schaltausgang Schließer (NO)
Schaltausgang Öffner (NC)
Verschmutzungs-/Fehlerausgang
Verschmutzungs-/Fehlerausgang
Eingang analog oder digital
Teach-in-Eingang
Zeitverzögerung (Aktivierung)
Schirm
Schnittstelle Empfangsleitung
Schnittstelle Sendeleitung
Bereit
Masse
Takt
Eingang/Ausgang programmierbar
Power over Ethernet
Sicherheitseingang
Sicherheitsausgang
Signalausgang
Wartung
3.5 Ergänzende Produkte
wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt.
Passende Befestigungstechnik-Nr.
Passende Anschlusstechnik-Nr.
IO-Link-Master
PNP-NPN-Wandler BG2V1P-N-2M
14
+
SY/E/A2
O
–
PT Platin-Messwiderstand
nicht angeschlossen
Testeingang
Testeingang invertiert
Triggereingang
(NO) Analogausgang
(NC) Bezugsmasse/Analogausgang
Blockabzug
Ausgang Magnetventil/Motor
Ausgang Ventilsteuerung +
Ausgang Ventilsteuerung 0 V
Synchronisation
Empfänger-Leitung
Sende-Leitung
Erdung
Schaltabstandsreduzierung
Ethernet Empfangsleitung
Ethernet Sendeleitung
Schnittstellen-Bus A(+)/B(–)
Sendelicht abschaltbar
Magnetansteuerung
Bestätigungseingang
Schützkontrolle
340
35
S06
Versorgungsspannung „+"
Schaltausgang/Schließer (NO)
Schaltausgang/Öffner (NC)/
IO-Link
Synchronisation/Eingang/Ausgang 2
Analogausgang
Versorgungsspannung „0 V"
Encoder A
Encoder B
Digitalausgang MIN
Digitalausgang MAX
Digitalausgang OK
Synchronisation In
Synchronisation OUT
Lichtstärkeausgang
Adernfarben nach DIN IEC 757
schwarz
braun
rot
orange
gelb
grün
blau
violett
grau
weiß
rosa
grüngelb
Technische Daten
