Wenglor UMS123U035 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für UMS123U035:
- Kurzanleitung (2 Seiten) ,
- Betriebsanleitung (39 Seiten)
Verwandte Anleitungen für Wenglor UMS123U035
Inhaltszusammenfassung für Wenglor UMS123U035

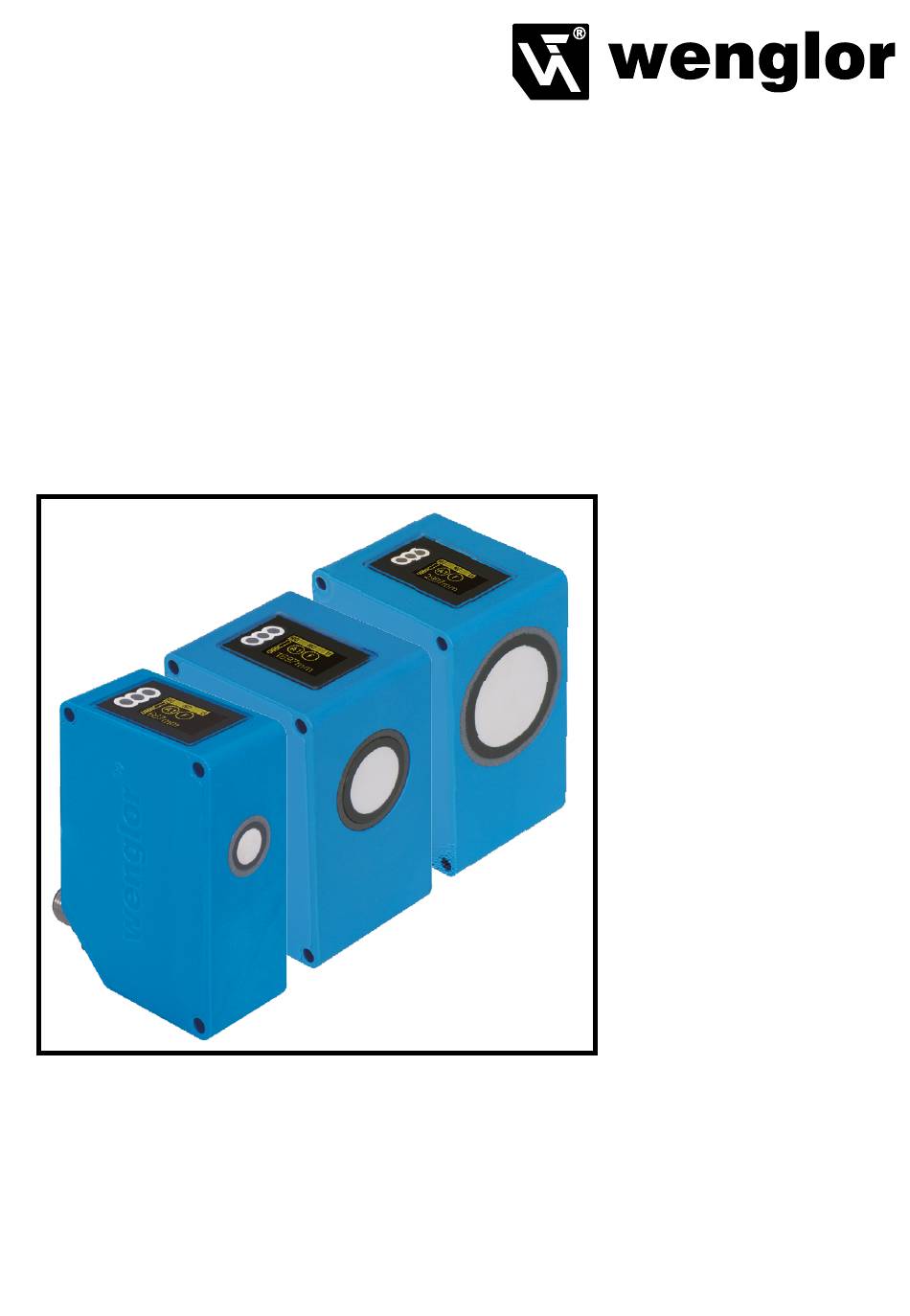

- Seite 1 UMS123U035 UMS303U035 UMS603U035 High-Performance-Distanzsensoren Bedienungsanleitung Nur als PDF erhältlich Stand: 20.08.2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Sicherheitshinweise EG-Konformitätserklärung Produktmerkmale 4.1. Anschlussbild 4.2. Gehäuseabmessungen 4.3. Ergänzende Produkte 4.4. Bedienfeld 4.5. Schallkeulendiagramme 4.5.1. Messung auf Stab Ø 27 mm 4.5.2. Messung auf Platte 100 × 100 mm 4.6. Technische Daten Montagehinweise Inbetriebnahme 6.1. Auslieferungszustand 6.2. Funktionsübersicht 6.3. - Seite 3 7.14. Empfindlichkeit einstellen 7.15. Display 7.16. Sprache 7.17. Info 7.18. Reset 7.19. Passwort 7.20. E/A Test (Ein-/Ausgänge testen) IO-Link Wartungshinweise 10. Umweltgerechte Entsorgung 11. Haftungsausschluss...
-
Seite 4: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Dieses wenglor-Produkt ist gemäß dem folgenden Funktionsprinzip zu verwenden: High-Performance-Distanzsensoren Diese Ultraschall-Sensoren senden gepulste Ultraschallwellen einer bestimmten Frequenz über das Übertra- gungsmedium Luft aus. Die Sensoren werten die Laufzeit des vom Objekt reflektierten Ultraschalls aus. Die Sensoren können wahlweise über Teach-Tasten, über einen Eingang oder über IO-Link geteacht werden. Wird der zuvor festgelegte Schaltpunkt erreicht, schaltet der Ausgang. -
Seite 5: Produktmerkmale
Ethernet Empfangsleitung grün Takt blau Ethernet Sendeleitung Eingang/Ausgang programmierbar violett Schnittstellen-Bus A(+)/B(–) grau Sendelicht abschaltbar Power over Ethernet weiß Magnetansteuerung Sicherheitseingang rosa Bestätigungseingang Sicherheitsausgang grüngelb Signalausgang Schützkontrolle 4.2. Gehäuseabmessungen UMS123U035 UMS303U035 UMS603U035 1 = Aktive Fläche Schraube/Screw/Vis M4 = 0,5 Nm... -
Seite 6: Ergänzende Produkte
4.3. Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link-Master 4.4. Bedienfeld 20 = Enter-Taste 22 = Up Taste 23 = Down Taste 60 = Anzeige... -
Seite 7: Schallkeulendiagramme
4.5. Schallkeulendiagramme 4.5.1. Messung auf Stab Ø 27 mm UMS123U035 -100 -150 Ob/mm UMS303U035 1000 1500 2000 2500 -100 -150 -200 -250 Ob/mm UMS603U035 Standard Schallkeule Standard sonic cone Standard Schallkeule Standard Schallkeule Mittelbreite Schallkeule Standard sonic cone Medium-width sonic cone... -
Seite 8: Messung Auf Platte 100 × 100 Mm
4.5.2. Messung auf Platte 100 × 100 mm UMS123U035 1000 1200 1400 -100 -150 Ob/mm UMS303U035 1500 2000 2500 3000 3500 1000 -100 -150 -200 -250 Ob/mm UMS603U035 Standard Schallkeule Standard sonic cone Standard Schallkeule Standard Schallkeule Mittelbreite Schallkeule Standard sonic cone... -
Seite 9: Technische Daten
4.6. Technische Daten Ultraschall UMS123U035 UMS303U035 UMS603U035 Arbeitsbereich 100...1200 mm 200...3000 mm 300...6000 mm Messbereich 1100 mm 2800 mm 5700 mm Reproduzierbarkeit max. 1 mm 2 mm 5 mm Linearitätsabweichung 4 mm 4 mm 20 mm Auflösung 0,1 mm 0,3 mm... -
Seite 10: Montagehinweise
Reproduzierbarkeit in mm Eingestellter Filter UMS123U035 UMS303U035 UMS603U035 Filter 0 (default) Filter 1 Filter 2 Filter 3 Filter 4 Filter 5 Filter 6 Filter 7 5. Montagehinweise Bei der Montage und dem Betrieb des Sensors sind die entsprechenden elektrischen sowie mechanischen Vor- schriften, Normen und Sicherheitsregeln zu beachten. -
Seite 11: Auslieferungszustand
6.1. Auslieferungszustand UMS123U035 UMS303U035 UMS603U035 Pin Funktion Schaltausgang Schaltausgang Schaltausgang E/A2 Fehlerausgang Fehlerausgang Fehlerausgang Ausgänge Schalthysterese 5 mm 15 mm 30 mm Fensterbreite 25 mm 50 mm 100 mm NO/NC Anzugszeitverzögerung 0 ms 0 ms 0 ms Abfallzeitverzögerung 0 ms... -
Seite 12: Menüstruktur
6.3. Menüstruktur Das Konfigurationsmenü des Sensors ist wie folgt aufgebaut: Pin Funktion - A2 Schalt mögliche - A2 Fehler Ausgänge - E2 Ext T A1 mögliche E/A2 - E2 Offset Eingänge Pin Funktion E invert nur sichtbar, E invert E Ext T A1 / E Offset wenn E/A2 Eingang ist - Ub aktiv - Ub inaktiv... - Seite 13 - Bestes Sig. Detektmodus - Naechst. Sig. - Weitest. Sig. 0 (default) Filter … - Standard Keule - Mittelbreit - Schmal - Extraschmal Empfindlichkeit - Schwelle - Screensaver - Min - Normal - Drehen Display - Max - Energiespar - Intensitaet - Modus - Digital - Analog...
-
Seite 14: Einstellungen
7. Einstellungen 7.1. Ursachen für das Ansprechen der Fehlermeldung (Display) • Zu wenig Ultraschall wird reflektiert • Sehr kleine oder sehr schlecht reflektierende (schallabsorbierende) Objekte befinden sich im Arbeitsbereich • Falsche Montage • Objekt außerhalb des Arbeitsbereichs • Starke Ultraschallquellen in der Schallachse •... -
Seite 15: Pin Funktion
7.3. Pin Funktion Die Pin Funktion dient dazu, die Funktion des Pins E/A2 festzulegen. Der Pin kann unterschiedliche Funktio- nen annehmen. Funktion Beschreibung E/A2 Konfiguration von Pin E/A2 Durch Drücken der Tasten 5 und 6 kann Pin E/A2 als Schaltausgang Eingang zur Anwendung des Offsets Fehlerausgang Teach-Eingang für A1... - Seite 16 T Hintergrund Hintergrund Teachen Durch Drücken der Taste T wird der Abstand zum Hintergrund eingeteacht, sodass dieser ausgeblendet werden kann. • Sensor auf Hintergrund (z. B. Fließband) ausrichten • Taste T kurz drücken → Der Hintergrund wird ausgeblendet. Es wird geteacht, während die Schallkeule des Sensors auf den Hintergrund ge- richtet ist.
- Seite 17 Durch Drücken der Taste + bzw. – kann der Schaltabstand nachjustiert werden*. Hysterese Einstellen der Schalthysterese Durch Drücken der Taste + bzw. – wird der Wert für die Hysterese eingestellt*. UMS123U035 UMS303U035 UMS603U035 Minimaler Wert: XY 5 mm 15 mm...
-
Seite 18: E/A2
Abfallzeitverzögerung Einstellen der Abfallzeitverzögerung Durch Drücken der Taste + bzw. – wird eine Abfallzeitverzögerung von 0 ms bis 10000 ms eingestellt*. Die Abfallzeitverzögerung ist eine einstellbare Verlängerung der Abfallzeit. Objekt Ausgang Abfallzeitverzögerung Wurde eine Impulslänge eingestellt, kann keine Abfallzeitverzögerung eingestellt werden. -
Seite 19: E Eingang
7.5.3. E Eingang Wird Pin E/A2 (siehe „7.3. Pin Funktion“ auf Seite 15) als Eingang Extern Teachen A1 oder Offset verwen- det, kann der Eingang als invertierter oder nicht invertierter Eingang eingestellt werden. Funktion Beschreibung Bei Ub aktiv Verwendung als nicht invertierter Eingang Der Eingang liegt im Normalfall auf Versorgungsspannung 0 V. -
Seite 20: Offset
Funktion Beschreibung Modus U/I Analogausgang als Spannungs- oder Stromausgang Durch Drücken der Taste U bzw. I wird der Analogausgang als Spannungs- bzw. Stromausgang eingestellt. Das entsprechende Symbol wird im Display ange- zeigt. Teachen U/I Teachen des zum oberen bzw. unteren Spannungs wert gehörenden Abstands Durch Drücken der Taste 10 V bzw. - Seite 21 Über Menü Funktion Beschreibung Anwenden* Übernahme des in „Vorgabe“ eingestellten Werts als Abstand. Durch Drücken der Taste T wird der im Menüpunkt Vorgabe eingestellte Offset-Wert als angezeigter Abstand übernommen. Durch Drücken der Taste Z wird die Funktion Offset zurückgesetzt und der reale Abstand wird angezeigt. Vorgabe* Offset-Wert teachen Durch Drücken der Taste T wird der aktuelle Abstand als Vorgabe Offset über-...
-
Seite 22: Offset Einstellen
7.8. Offset einstellen Ohne Offset: Im Diagramm misst der Sensor einen Abstand von 500 mm. Der Schaltpunkt befindet sich 200 mm weiter entfernt bei 700 mm. Objekt Schaltpunkt Schaltabstand 700 mm 500 mm 700 mm Realer Abstand Mit Offset: Im Diagramm misst der Sensor einen Abstand von 500 mm. Nach Anwenden des Offsets mit Offset-Wert 0 mm wird aus dem Messwert bei 500 mm der Messwert 0 mm. -
Seite 23: Betriebsmodus Einstellen
7.9. Betriebsmodus einstellen Funktion Beschreibung Normal Einstellen des Betriebsmodus Der Sensor befindet sich im Normalbetrieb. Synchron Slave Der Sensor befindet sich im Synchron Slave-Betrieb. Über Pin 5 werden dem Master zeitgleich Signale an alle Slaves gesendet, sodass eine größere Detek- tionsfläche über mehrere Sensoren erfasst werden kann. -
Seite 24: Multiplex Einstellen
7.10. Multiplex einstellen Mit dieser Funktion wird der Multiplexbetrieb eingestellt. Wird unter Betriebsmodus Multiplex Slave oder Multiplex Master ausgewählt, so erscheint dieser Menüpunkt zur Einstellung der Slave Adresse oder Angabe der Anzahl an Multiplexteilnehmern. Funktion Beschreibung Adresse Einstellen der Multiplex Slave-Adresse Ist der Betriebsmodus auf Multiplex Slave gestellt, muss für jeden Multiplex Slave eine eindeutige Teilnehmeradresse zwischen 1 und 15 ausgewählt werden. -
Seite 25: Filter Einstellen
7.12. Filter einstellen Funktion Beschreibung Filter Filter einstellen Durch Drücken der Taste 5 bzw. 6 wird zwischen Filter 0 (niedrigster) und Filter 7 (höchster) ausgewählt. Durch die Filterfunktion werden mehrere Messungen herangezogen, damit das Messergebnis gegen Beeinflussung und Störsignale geschützt ist. Hinweis: Durch die Erhöhung des Filters verringert sich die max. -
Seite 26: Empfindlichkeit Einstellen
7.14. Empfindlichkeit einstellen Mit dieser Funktion wird die Empfindlichkeit des Sensors auf Objekte eingestellt. Funktion Beschreibung Empfindlichkeit Die Empfindlichkeit wird eingestellt Der Schwellwert kann zwischen 000 und 1000 eingestellt werden und bestimmt die Empfindlichkeit des Sensors. Je höher die Schwelle gewählt wird, desto un- empfindlicher wird der Sensor gegenüber Beeinflussung von störenden Objekten im Messfeld. -
Seite 27: Sprache
7.16. Sprache Im Menü Sprache wird die gewünschte Menüsprache eingestellt. Funktion Beschreibung Sprache Einstellen der Menüsprache Durch Drücken der Tasten 5 und 6 wird die gewünschte Menüsprache ausge- wählt und mit der Enter-Taste bestätigt. Das Menü erscheint nach Auswahl sofort in der ausgewählten Sprache. Auswählbare Sprachen sind: •... -
Seite 28: Passwort
• Im Auslieferungszustand ist die Passwortfunktionalität deaktiviert. Es ist sicherzustellen, dass das neu festgelegte Passwort notiert wird, bevor eine Änderung erfolgt. Ein verges- senes Passwort kann nur durch ein Generalpasswort überschrieben werden. Das Generalpasswort kann per E-Mail bei support@wenglor.com angefordert werden. -
Seite 29: E/A Test (Ein-/Ausgänge Testen)
8. IO-Link Prozess- und Parameterdaten finden Sie im Schnittstellenprotokoll unter: www.wenglor.com Download Schnittstellenprotokolle Prozessbytes Ausgangsstatus ist der Zustand des Schalt- und Fehlerausganges. Das Ergebnis ist der Abstandswert in 1/10 mm bei UMS123U035 bzw. in mm bei UMS303U035 und UMS603U035. -
Seite 30: Wartungshinweise
Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 11. Haftungsausschluss wenglor sensoric GmbH, im Folgenden kurz wenglor genannt, weist darauf hin, dass Hinweise und Informati- onen in dieser Bedienungsanleitung ständiger Weiterentwicklungen und technischen Änderungen unterliegen können. Diese Bedienungsanleitung ist keine Zusicherung von wenglor im Hinblick auf die beschriebenen Vorgänge oder bestimmte Produkteigenschaften.
