DE
ODX202

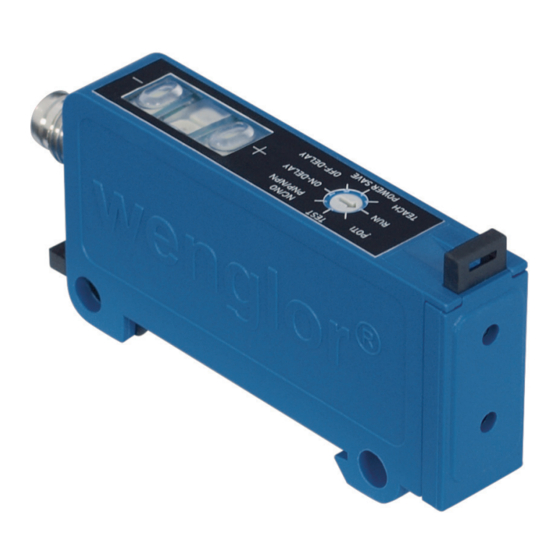

Lichtleitkabelsensor
Betriebsanleitung
Nur als PDF erhältlich
Stand: 17.02 .2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wenglor ODX202

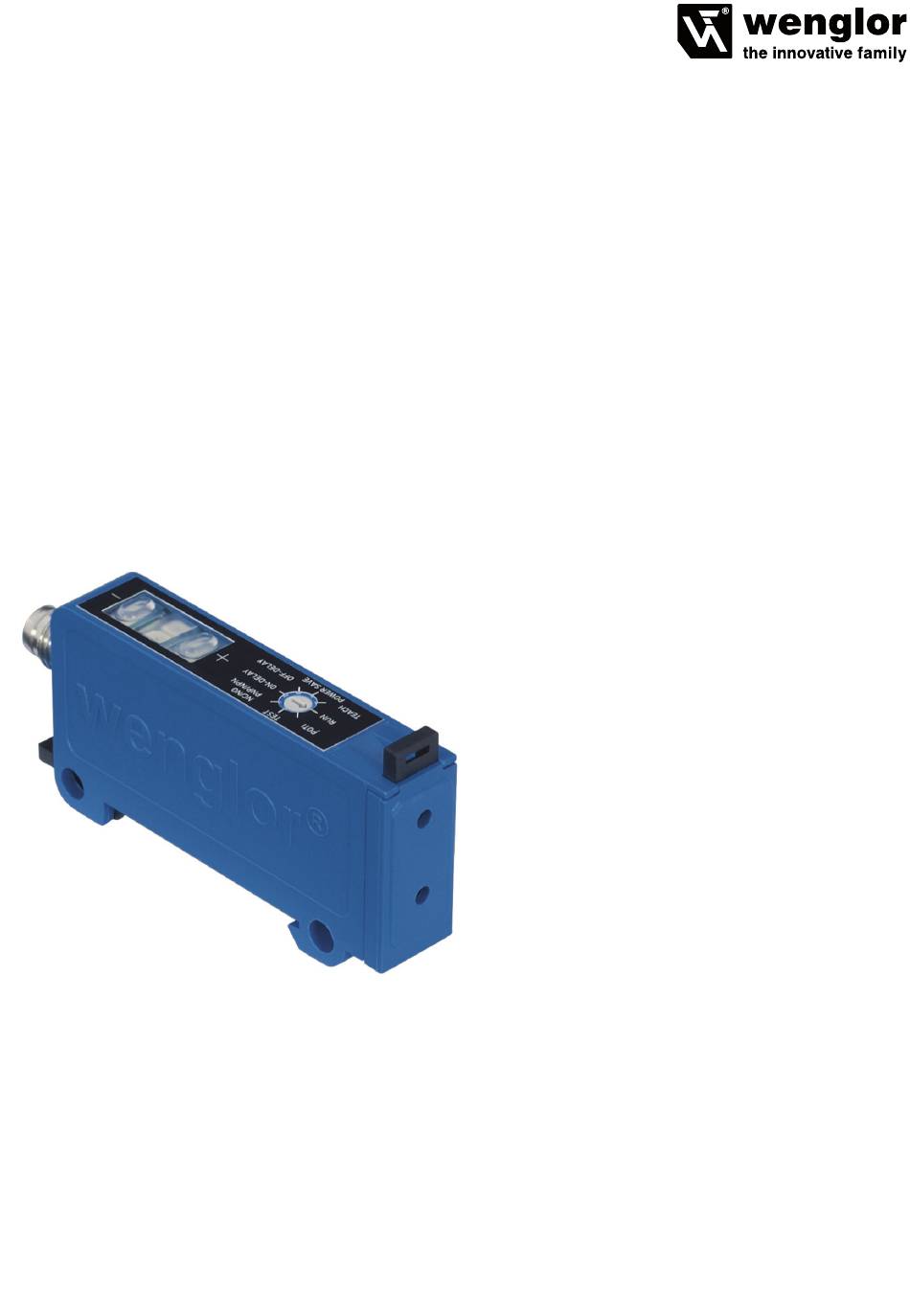

  • Seite 1 ODX202 Lichtleitkabelsensor Betriebsanleitung Nur als PDF erhältlich Stand: 17.02 .2016...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Bestimmungsgemäße Verwendung 2. Sicherheitshinweise 3. Produktmerkmale 3.1. Anschlussbilder 3.2. Gehäuseabmessungen 3.3. EG-Konformitätserklärung 3.4. Technische Daten 3.5. Verschmutzungsmeldung 3.6. Verschmutzungsausgang 3.7. Ergänzende Produkte (siehe Katalog) 3.8. Bedienfeld 3.9. Montagehinweise 3.9.1. Befestigung an einer DIN-Schiene 3.9.2. Seitliche Befestigung 3.9.3. Anschließen von Kunststofflichtleitern 4.
  • Seite 3: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Dieses wenglor Produkt ist gemäß dem folgenden Funktionsprinzip zu verwenden: Lichtleitkabelsensor An Lichtleitkabelsensoren können Kunststofflichtleitkabel oder Glasfaserlichtleitkabel angeschlossen werden. Universalreflextaster sind sowohl mit als auch ohne Lichtleitkabel einsatzfähig. Lichtleitkabelsensoren werten das vom Objekt reflektierte Licht aus. Der Ausgang schaltet, wenn ein Objekt die eingestellte Tastweite erreicht (Tastbetrieb) oder der aktive Lichtstrahl unterbrochen wird (Schrankenbetrieb).
  • Seite 4: Gehäuseabmessungen

    + Versorgungsspannung „+“ Schaltausgang Verschmutzungs-/Fehlerausgang (NC) – Versorgungsspannung „0 V“ Teacheingang 3.2. Gehäuseabmessungen 1 = Sendediode 2 = Empfangsdiode 3.3. EG-Konformitätserklärung Die EG-Konformitätserklärung finden Sie unter www.wenglor.com im Download-Bereich des Produktes. Weitere für die Anwendung gültige Normen sind zu berücksichtigen. RoHS...
  • Seite 5: Technische Daten

    Schutzklasse Befestigung DIN-Schiene 35 mm 3.5. Verschmutzungsmeldung Die Verschmutzungsmeldung (bei allen ODX202-Typen) wird durch Blinken der roten LED (02) (Bei Drehschalterposition Run) angezeigt. 3.6. Verschmutzungsausgang Der Verschmutzungsausgang (bei ODX202P0107) funktioniert als Öffner (NC) und schaltet ab, wenn der Sensor im unsicheren Bereich arbeitet.
  • Seite 6: Ergänzende Produkte (Siehe Katalog)

    3.7. Ergänzende Produkte (siehe Katalog) wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Anschlusstechnik-Nr. Glasfaserlichtleitkabel Kunststofflichtleitkabel 3.8. Bedienfeld 24 01 02 TEST NC/NO POTI PNP/NPN ON-DELAY TEACH OFF-DELAY POWER SAVE 01 = Schaltzustandsanzeige 02 = Verschmutzungsmeldung 07 = Drehwahlschalter...
  • Seite 7: Seitliche Befestigung

      Abb.1 Befestigung des Sensors an einer DIN-Schiene 3.9.2. Seitliche Befestigung Seitliche Anbringung einer Einheit: Befestigen Sie den Sensor mit Schrauben (M4) durch die Befestigungs- bohrungen. Abb. 2 Seitliche Befestigung des Sensors 3.9.3. Anschließen von Kunststofflichtleitern • Kunststofflichtleiter vor der ersten Verwendung einmal mit dem Schneidewerkzeug SW kürzen •...
  • Seite 8: Einstellungen

    4. Einstellungen 4.1. Anzugs- und Abfallzeitverzögerung Tastbetrieb Schrankenbetrieb Objekt Objekt Zeit hell Lichteingang Zeit dunkel Öffner Delay Delay Anzugszeitverzögerung Zeit Öffner Delay Delay Abfallzeitverzögerung Zeit Schließer Delay Delay Anzugszeitverzögerung Zeit Schließer Delay Delay Abfallzeitverzögerung Zeit Abb. 4 Anzugs- und Abfallzeitverzögerung Anzeige der eingestellten Anzugs- und Abfallzeitverzögerung bei Drehwahlschalter (07) auf On-Delay bzw.
  • Seite 9: Öffner/Schließer-Funktion (Nc/No) Einstellen

    4.2. Öffner/Schließer-Funktion (NC/NO) einstellen TEST NC/NO POTI PNP/NPN ON-DELAY TEACH OFF-DELAY POWER SAVE • Drehwahlschalter (07) auf NC/NO PNP/NPN • Plus-Taste (24) betätigen è NC-Einstellung (Öffner) è Plus-Taste (24) leuchtet • Minus-Taste (25) betätige è NO-Einstellung (Schließer) è Minus-Taste (25) leuchtet •...
  • Seite 10: Schaltabstand Über Poti-Funktion Einstellen

    4.4. Schaltabstand über Poti-Funktion einstellen TEST NC/NO POTI PNP/NPN ON-DELAY TEACH OFF-DELAY POWER SAVE • Drehwahlschalter (07) auf Poti • Plus-Taste (24) betätigen è Schaltabstand vergrößern • Minus Taste (25) betätigen è Schaltabstand verkleinern Die LEDs der Plus- und Minus-Taste funktionieren als Lichtwaage. Je heller/dunkler die jeweilige Taste leuchtet, umso größer/kleiner ist der Schaltabstand.
  • Seite 11: Minimal-Teachen

    kein Objekt (Schranke ist frei) Abb. 5 Tastbetrieb beim Teachen Abb. 6 Schrankenbetrieb beim Teachen 4.5.2. Minimal-Teachen • Drehwahlschalter (07) auf Teach • Leuchtfleck auf Objekt richten • Minus-Taste (25) betätigen è Minus-Taste (25) leuchtet • Minus-Taste (25) nochmals betätigen* è...
  • Seite 12: Dynamisch Teachen (Teachen An Bewegten Objekten)

    4.5.3. Dynamisch Teachen (Teachen an bewegten Objekten) • Drehwahlschalter (07) auf Teach • Plus-Taste (24) betätigen, bis Plus-Taste (24) blinkt (ca. nach 5 Sekunden) è Sensor befindet sich in der Aufzeichnungsphase und speichert das minimale und das maximale Empfangslichtsignal • Plus-Taste (24) nochmals betätigen è...
  • Seite 13: Zweipunkt-Teachen

    4.5.4. Zweipunkt-Teachen • Drehwahlschalter (07) auf Teach • Leuchtfleck auf Objekt A richten • Plus-Taste (24) betätigen è Plus-Taste (24) leuchtet • Leuchtfleck auf Objekt B richten • Minus-Taste (25) betätigen è Minus-Taste (25) leuchtet • Drehwahlschalter (07) auf Run Abb.
  • Seite 14: Run-Funktion Einstellen

    Externes Minimal-Teachen (siehe auch Abb. 7 und 8) (Initialisierung Minimal-Teach: Drehwahlschalter auch Teach; 2× Minus-Taste drücken; Drehwahlschalter auf Run) • Drehwahlschalter (07) auf Run • 10 V…30 V auf Teach-Eingang legen (bezogen auf Minuspol, min. 0,3 Sekunden lang) è Rote LED (02) blinkt •...
  • Seite 15: Lichtpulsfrequenz Einstellen

    4.7.2. Lichtpulsfrequenz einstellen Anzeige der Lichtpulsfrequenz: • Drehwahlschalter (07) auf Power Save è Plus-Taste (24) leuchtet: Lichtpulsfrequenz bei Drehschalterstellung Run beträgt 7,58 kHz. è Minus-Taste (25) leuchtet: Lichtpulsfrequenz bei Drehschalterstellung Run beträgt 6,10 kHz. è Keine Taste leuchtet: Lichtpulsfrequenz bei Drehschalterstellung Run beträgt maximal 10 kHz Einstellung der Lichtpulsfrequenz löschen: •...
  • Seite 16: Stromsparmodus

    • Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Produkt beschä digen könnten. 6. Umweltgerechte Entsorgung Die wenglor sensoric gmbh nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung.
