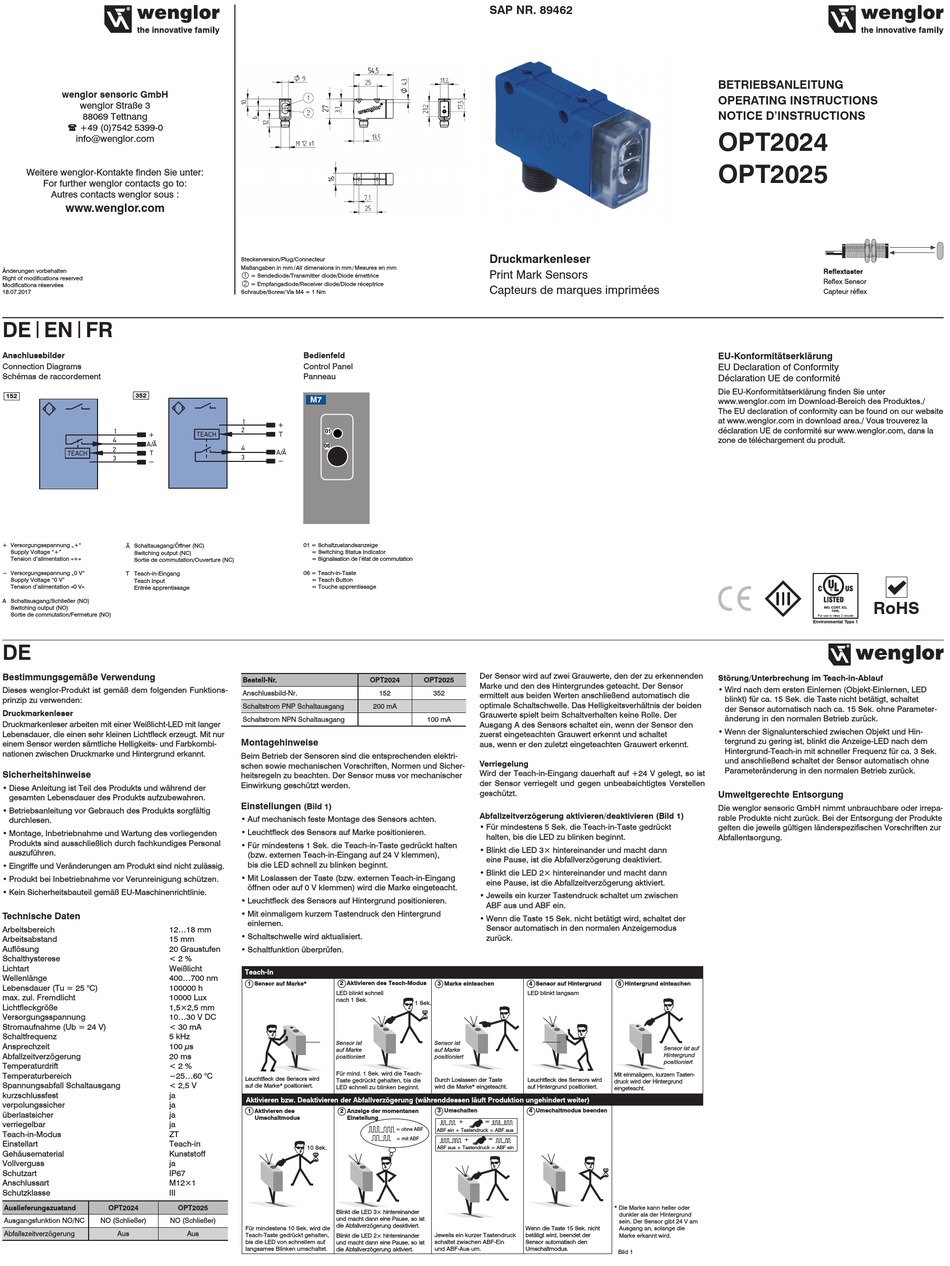

Wenglor OPT2025 Betriebsanleitung

wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0
info@wenglor.com
Weitere wenglor-Kontakte finden Sie unter:
For further wenglor contacts go to:
Autres contacts wenglor sous :
www.wenglor.com
Änderungen vorbehalten
Right of modifications reserved
Modifications réservées
18.07.2017
DE | EN | FR
Anschlussbilder
Connection Diagrams
Schémas de raccordement
152 352
+ Versorgungsspannung „+"
Schaltausgang/Öffner (NC)
Supply Voltage "+"
Switching output (NC)
Tension d'alimentation «+»
Sortie de commutation/Ouverture (NC)
− Versorgungsspannung „0 V"
T Teach-in-Eingang
Supply Voltage "0 V"
Teach Input
Tension d'alimentation «0 V»
Entrée apprentissage
A Schaltausgang/Schließer (NO)
Switching output (NO)
Sortie de commutation/Fermeture (NO)
DE
Bestimmungsgemäße Verwendung
Dieses wenglor-Produkt ist gemäß dem folgenden Funktions-
prinzip zu verwenden:
Druckmarkenleser
Druckmarkenleser arbeiten mit einer Weißlicht-LED mit langer
Lebensdauer, die einen sehr kleinen Lichtfleck erzeugt. Mit nur
einem Sensor werden sämtliche Helligkeits- und Farbkombi-
nationen zwischen Druckmarke und Hintergrund erkannt.
Sicherheitshinweise
• Diese Anleitung ist Teil des Produkts und während der
gesamten Lebensdauer des Produkts aufzubewahren.
• Betriebsanleitung vor Gebrauch des Produkts sorgfältig
durchlesen.
• Montage, Inbetriebnahme und Wartung des vorliegenden
Produkts sind ausschließlich durch fachkundiges Personal
auszuführen.
• Eingriffe und Veränderungen am Produkt sind nicht zulässig.
• Produkt bei Inbetriebnahme vor Verunreinigung schützen.
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
Technische Daten
Arbeitsbereich 12...18 mm
Arbeitsabstand 15 mm
Auflösung 20 Graustufen
Schalthysterese < 2 %
Lichtart Weißlicht
Wellenlänge 400...700 nm
Lebensdauer (Tu = 25 °C) 100000 h
max. zul. Fremdlicht 10000 Lux
Lichtfleckgröße 1,5×2,5 mm
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 30 mA
Schaltfrequenz 5 kHz
Ansprechzeit 100 µs
Abfallzeitverzögerung 20 ms
Temperaturdrift < 2 %
Temperaturbereich −25...60 °C
Spannungsabfall Schaltausgang < 2,5 V
kurzschlussfest ja
verpolungssicher ja
überlastsicher ja
verriegelbar ja
Teach-in-Modus ZT
Einstellart Teach-in
Gehäusematerial Kunststoff
Vollverguss ja
Schutzart IP67
Anschlussart M12×1
Schutzklasse III
Auslieferungszustand OPT2024 OPT2025
Ausgangsfunktion NO/NC NO (Schließer) NO (Schließer)
Abfallszeitverzögerung Aus
Steckerversion/Plug/Connecteur
Maßangaben in mm / All dimensions in mm / Mesures en mm

= Sendediode/Transmitter diode/Diode émettrice

= Empfangsdiode/Receiver diode/Diode réceptrice
Schraube/Screw/ Vis M4 = 1 Nm
Bedienfeld
Control Panel
Panneau
M7
01
06
01 = Schaltzustandsanzeige
= Switching Status Indicator
= Signalisation de l'état de commutation
06 = Teach-in-Taste
= Teach Button
= Touche apprentissage
Bestell-Nr.
Anschlussbild-Nr.
Schaltstrom PNP Schaltausgang
Schaltstrom NPN Schaltausgang
Montagehinweise
Beim Betrieb der Sensoren sind die entsprechenden elektri-
schen sowie mechanischen Vorschriften, Normen und Sicher-
heitsregeln zu beachten. Der Sensor muss vor mechanischer
Einwirkung geschützt werden.
Einstellungen
(Bild 1)
• Auf mechanisch feste Montage des Sensors achten.
• Leuchtfleck des Sensors auf Marke positionieren.
• Für mindestens 1 Sek. die Teach-in-Taste gedrückt halten
(bzw. externen Teach-in-Eingang auf 24 V klemmen),
bis die LED schnell zu blinken beginnt.
• Mit Loslassen der Taste (bzw. externen Teach-in-Eingang
öffnen oder auf 0 V klemmen) wird die Marke eingeteacht.
• Leuchtfleck des Sensors auf Hintergrund positionieren.
• Mit einmaligem kurzem Tastendruck den Hintergrund
einlernen.
• Schaltschwelle wird aktualisiert.
• Schaltfunktion überprüfen.
Teach-In
1 Sensor auf Marke* 2 Aktivieren des Teach-Modus
LED blinkt schnell
nach 1 Sek.
Sensor ist
auf Marke
positioniert
Für mind. 1 Sek. wird die Teach-
Leuchtfleck des Sensors wird
Taste gedrückt gehalten, bis die
auf die Marke* positioniert.
LED schnell zu blinken beginnt.
Aktivieren bzw. Deaktivieren der Abfallverzögerung (währenddessen läuft Produktion ungehindert weiter)
1 Aktivieren des 2 Anzeige der momentanen
Umschaltmodus Einstellung
10 Sek.
Blinkt die LED 3× hintereinander
und macht dann eine Pause, so ist
die Abfallverzögerung deaktiviert.
Für mindestens 10 Sek. wird die
Aus
Teach-Taste gedrückt gehalten, Blinkt die LED 2× hintereinander
bis die LED von schnellem auf
und macht dann eine Pause, so ist
langsames Blinken umschaltet.
die Abfallverzögerung aktiviert.
SAP NR. 89462
Druckmarkenleser
Print Mark Sensors
Capteurs de marques imprimées
Der Sensor wird auf zwei Grauwerte, den der zu erkennenden
OPT2024 OPT2025
Marke und den des Hintergrundes geteacht. Der Sensor
152 352
ermittelt aus beiden Werten anschließend automatisch die
optimale Schaltschwelle. Das Helligkeitsverhältnis der beiden
200 mA
Grauwerte spielt beim Schaltverhalten keine Rolle. Der
100 mA
Ausgang A des Sensors schaltet ein, wenn der Sensor den
zuerst eingeteachten Grauwert erkennt und schaltet
aus, wenn er den zuletzt eingeteachten Grauwert erkennt.
Verriegelung
Wird der Teach-in-Eingang dauerhaft auf +24 V gelegt, so ist
der Sensor verriegelt und gegen unbeabsichtigtes Verstellen
geschützt.
Abfallzeitverzögerung aktivieren/deaktivieren (Bild 1)
• Für mindestens 5 Sek. die Teach-in-Taste gedrückt
halten, bis die LED zu blinken beginnt.
• Blinkt die LED 3× hintereinander und macht dann
eine Pause, ist die Abfallverzögerung deaktiviert.
• Blinkt die LED 2× hintereinander und macht dann
eine Pause, ist die Abfallzeitverzögerung aktiviert.
• Jeweils ein kurzer Tastendruck schaltet um zwischen
ABF aus und ABF ein.
• Wenn die Taste 15 Sek. nicht betätigt wird, schaltet der
Sensor automatisch in den normalen Anzeigemodus
zurück.
3 Marke einteachen 4 Sensor auf Hintergrund
LED blinkt langsam
1 Sek.
Sensor ist
auf Marke
positioniert
Durch Loslassen der Taste Leuchtfleck des Sensors wird
wird die Marke* eingeteacht. auf Hintergrund positioniert.
3 Umschalten 4 Umschaltmodus beenden
+ =
= ohne ABF
ABF ein + Tastendruck = ABF aus
= mit ABF =
+
ABF aus + Tastendruck = ABF ein
Wenn die Taste 15 Sek. nicht
Jeweils ein kurzer Tastendruck betätigt wird, beendet der
schaltet zwischen ABF-Ein Sensor automatisch den
und ABF-Aus um. Umschaltmodus.
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'INSTRUCTIONS
OPT2024
OPT2025
EU-Konformitätserklärung
EU Declaration of Conformity
Déclaration UE de conformité
Die EU-Konformitätserklärung finden Sie unter
www.wenglor.com im Download-Bereich des Produktes./
The EU declaration of conformity can be found on our website
at www.wenglor.com in download area./ Vous trouverez la
déclaration UE de conformité sur www.wenglor.com, dans la
zone de téléchargement du produit.
Störung/Unterbrechung im Teach-in-Ablauf
• Wird nach dem ersten Einlernen (Objekt-Einlernen, LED
blinkt) für ca. 15 Sek. die Taste nicht betätigt, schaltet
der Sensor automatisch nach ca. 15 Sek. ohne Parameter-
änderung in den normalen Betrieb zurück.
• Wenn der Signalunterschied zwischen Objekt und Hin-
tergrund zu gering ist, blinkt die Anzeige-LED nach dem
Hintergrund-Teach-in mit schneller Frequenz für ca. 3 Sek.
und anschließend schaltet der Sensor automatisch ohne
Parameteränderung in den normalen Betrieb zurück.
Umweltgerechte Entsorgung
Die wenglor sensoric GmbH nimmt unbrauchbare oder irrepa-
rable Produkte nicht zurück. Bei der Entsorgung der Produkte
gelten die jeweils gültigen länderspezifischen Vorschriften zur
Abfallentsorgung.
5 Hintergrund einteachen
Sensor ist auf
Hintergrund
positioniert
Mit einmaligem, kurzem Tasten-
druck wird der Hintergrund
eingeteacht.
* Die Marke kann heller oder
dunkler als der Hintergrund
sein. Der Sensor gibt 24 V am
Ausgang an, solange die
Marke erkannt wird.
Bild 1
Reflextaster
Reflex Sensor
Capteur réflex
RoHS
