T Hintergrund
A1 Schalt
T Hinterg.
H:2874 mm
 2704 mm
T Fenster
A1 Schalt
T Fenster
H:2874 mm
 2705 mm
24

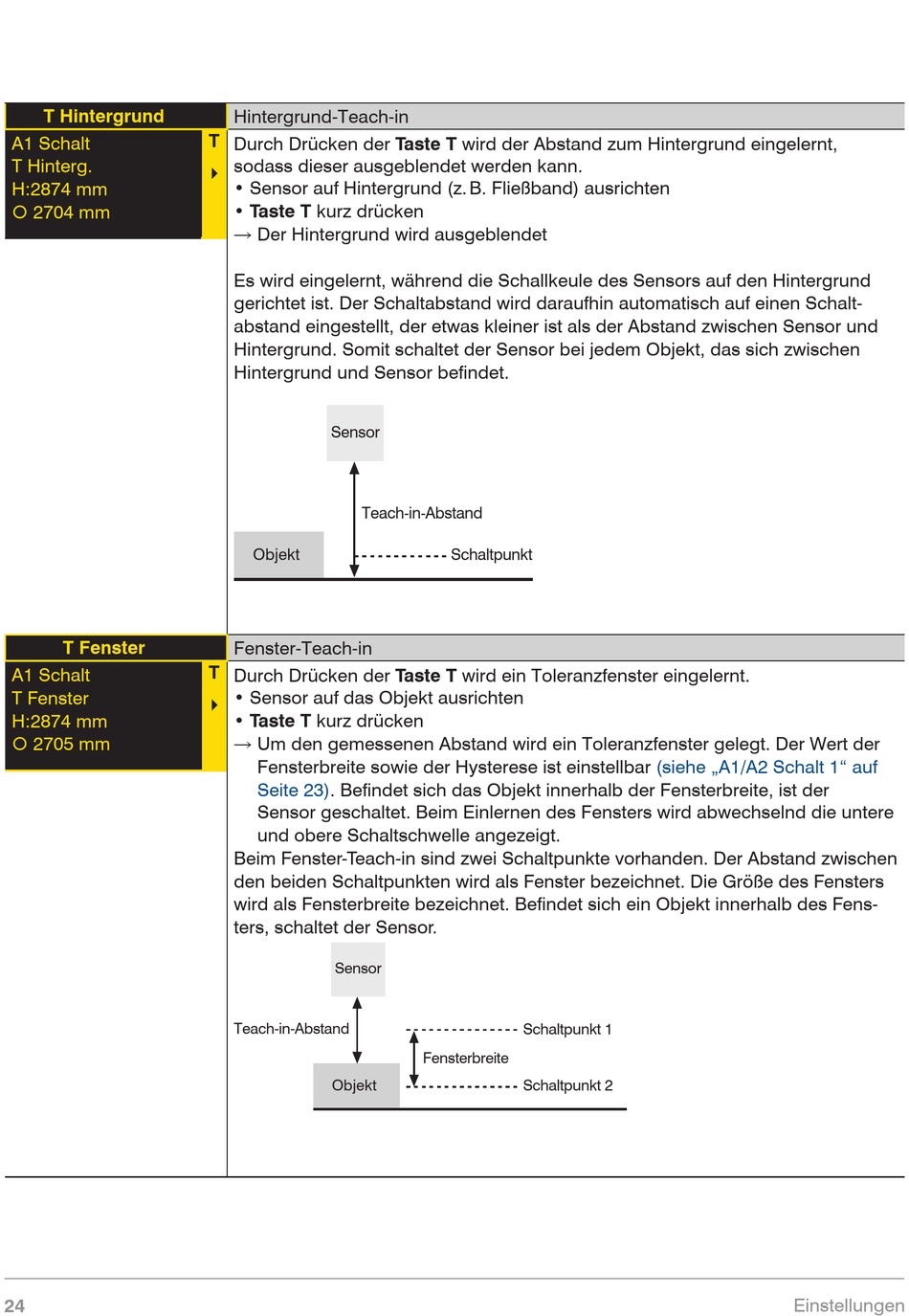

Hintergrund-Teach-in
T
Durch Drücken der Taste T wird der Abstand zum Hintergrund eingelernt,
sodass dieser ausgeblendet werden kann.
• Sensor auf Hintergrund (z. B. Fließband) ausrichten
• Taste T kurz drücken
→ Der Hintergrund wird ausgeblendet
Es wird eingelernt, während die Schallkeule des Sensors auf den Hintergrund
gerichtet ist. Der Schaltabstand wird daraufhin automatisch auf einen Schalt-
abstand eingestellt, der etwas kleiner ist als der Abstand zwischen Sensor und
Hintergrund. Somit schaltet der Sensor bei jedem Objekt, das sich zwischen
Hintergrund und Sensor befindet.
Sensor
Teach-in-Abstand
Objekt
Fenster-Teach-in
T
Durch Drücken der Taste T wird ein Toleranzfenster eingelernt.
• Sensor auf das Objekt ausrichten
• Taste T kurz drücken
→ Um den gemessenen Abstand wird ein Toleranzfenster gelegt. Der Wert der
Fensterbreite sowie der Hysterese ist einstellbar
Seite
23). Befindet sich das Objekt innerhalb der Fensterbreite, ist der
Sensor geschaltet. Beim Einlernen des Fensters wird abwechselnd die untere
und obere Schaltschwelle angezeigt.
Beim Fenster-Teach-in sind zwei Schaltpunkte vorhanden. Der Abstand zwischen
den beiden Schaltpunkten wird als Fenster bezeichnet. Die Größe des Fensters
wird als Fensterbreite bezeichnet. Befindet sich ein Objekt innerhalb des Fens-
ters, schaltet der Sensor.
Sensor
Teach-in-Abstand
Objekt
Schaltpunkt
Schaltpunkt 1
Fensterbreite
Schaltpunkt 2
(siehe „A1/A2 Schalt 1" auf
Einstellungen
