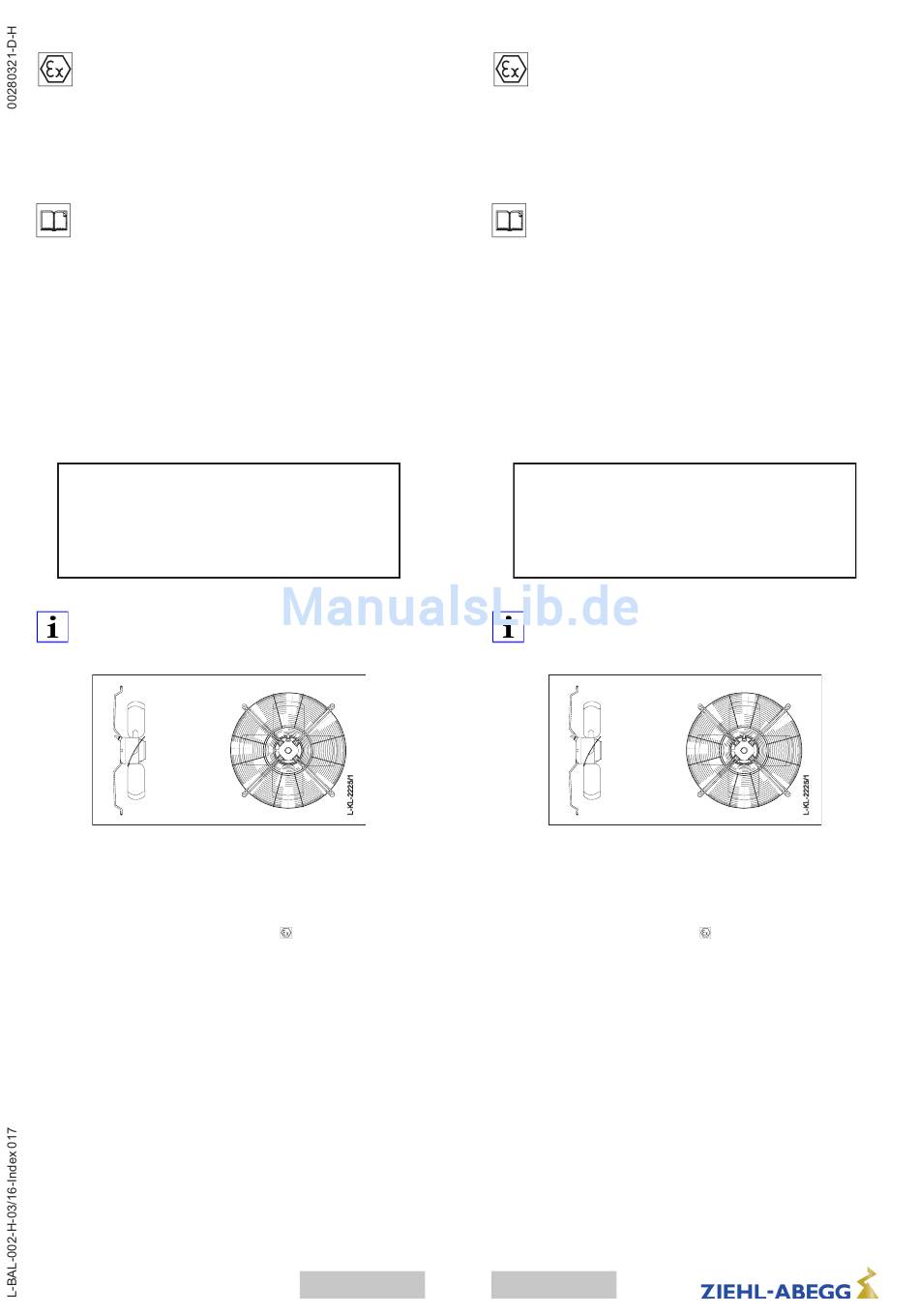

ZIEHL-ABEGG FB Serie Montageanleitung

Montageanleitung
Axialventilatoren
Axialventilator FB.. der Gruppe II, Gerätekategorie
2G mit Zündschutzart „c" für die Förderung von
explosionsfähiger Gasatmosphäre der Gruppe IIB
für Zone 1 und Zone 2, mit integriertem Außenläu-
fermotor MK.. für explosionsgefährdete Bereiche,
Zündschutzart „e".
Inhaltsübersicht
Kapitel
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . 2
Transport, Lagerung . . . . . . . . . . . . . . . . . . . . . . . . 4
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Betriebsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . 5
Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instandhaltung und Wartung. . . . . . . . . . . . . . . . . . . 7
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Hersteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Serviceadresse. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
MOTOR-Typenschild
einkleben!

Anwendung

ZIEHL-ABEGG-Axialventilatoren der Baureihe FB
•
(Typenbezeichnung siehe Typenschild) in explo-
sionsgeschützter Ausführung c Ex eb IIB mit integ-
riertem Außenläufermotor der Bauart MK in Zünd-
schutzart Erhöhte Sicherheit „e"
nach IEC 60079-0; 60079-7 sind keine gebrauchs-
fertigen Produkte, sondern als Komponenten für luft-
technische Geräte und Anlagen konzipiert.
• Die Ventilatoren dürfen erst betrieben werden, wenn
sie ihrer Bestimmung entsprechend eingebaut sind.
Der mitgelieferte und bestätigte Berührschutz von
ZIEHL-ABEGG SE Ventilatoren ist nach DIN EN ISO
13857 Tabelle 4 (ab 14 Jahren) ausgelegt. Zudem
müssen die erforderlichen baulichen Explosions-
schutzmaßnahmen nach DIN EN 14986 sicherge-
stellt sein.
ZIEHL-ABEGG-Axialventilatoren erfüllen hinsichtlich
•
der Werkstoffwahl durch besondere Schutzmaß-
nahmen im Bereich möglicher Berührungsflächen
zwischen rotierenden und stehenden Bauteilen
(Laufrad-/ Einströmdüse) die Anforderungen der
EN14986. Für das rotierende Teil (Flügelverlänge-
rung) des Ventilators wird als Werkstoff Kunststoff
Seite
II 2G Ex eb II
deutsch
1
Szerelési utasítás
Csőventilátorok
FB.. csőventilátorok, II. csoport, 2G
eszközkategória védettségi fokozat „c" IIB
csoportba tartozó robbanékony légkör szállítására
1-es és 2-es zónában, belső külső forgórészes
motorral potenciálisan robbanásveszélyes
környezetekbe, védettségi fokozat „e"
Tartalmi áttekintés
Fejezet
Alkalmazás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Biztonsági útmutatások . . . . . . . . . . . . . . . . . . . . . . 2
Szállítás, raktározás . . . . . . . . . . . . . . . . . . . . . . . . 4
Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Üzemeltetési feltételek. . . . . . . . . . . . . . . . . . . . . . . 5
Üzembe helyezés . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ápolás és karbantartás . . . . . . . . . . . . . . . . . . . . . . 7
Tisztítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gyártó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Szerviz címe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
VENTILATOR-Typenschild
einkleben!

Alkalmazás

•
ZIEHL-ABEGG-csőventilátorok FB sorozatból
(típusmegnevezést lásd a típustáblában )
robbanásvédett kivitelben c Ex eb IIB MK típusú
belső külső forgórészes motorral, kiemelt biztonság
"e" gyújtásvédelmi móddal
60079-0 szerint; 60079-7 em használatra kész
termékek, hanem légtechnikai készülékek és
berendezések komponensei.
•
A ventilátorokat csak akkor szabad üzemeltetni, ha
azok rendeltetésüknek megfelelően beépítésre
kerültek. A ZIEHL-ABEGG SE ventilátorokra
vonatkozó és DIN EN ISO 13857 szerint
jóváhagyott érintésvédelem (14 évtől) a 4.
táblázatban található. Ezen kívül a szükséges
strukturális robbanásvédelmi intézkedések a DIN EN
14985 szerint kell biztosítani.
•
ZIEHL-ABEGG-csőventilátor a munkaanyag-
választás szempontjából kiegészítő védelmi
berendezések miatt a forgó és álló alkatrészek
(járókerék-/ bemeneti fúvóka) közötti lehetséges
érintkező felületek vonatkozásában megfelelnek az
EN14986 szabvány követelményeinek. A ventilátor
forgó alkatrészénél (szárnyhosszabbítás)
magyar
Oldal
II 2G Ex eb II IEC
