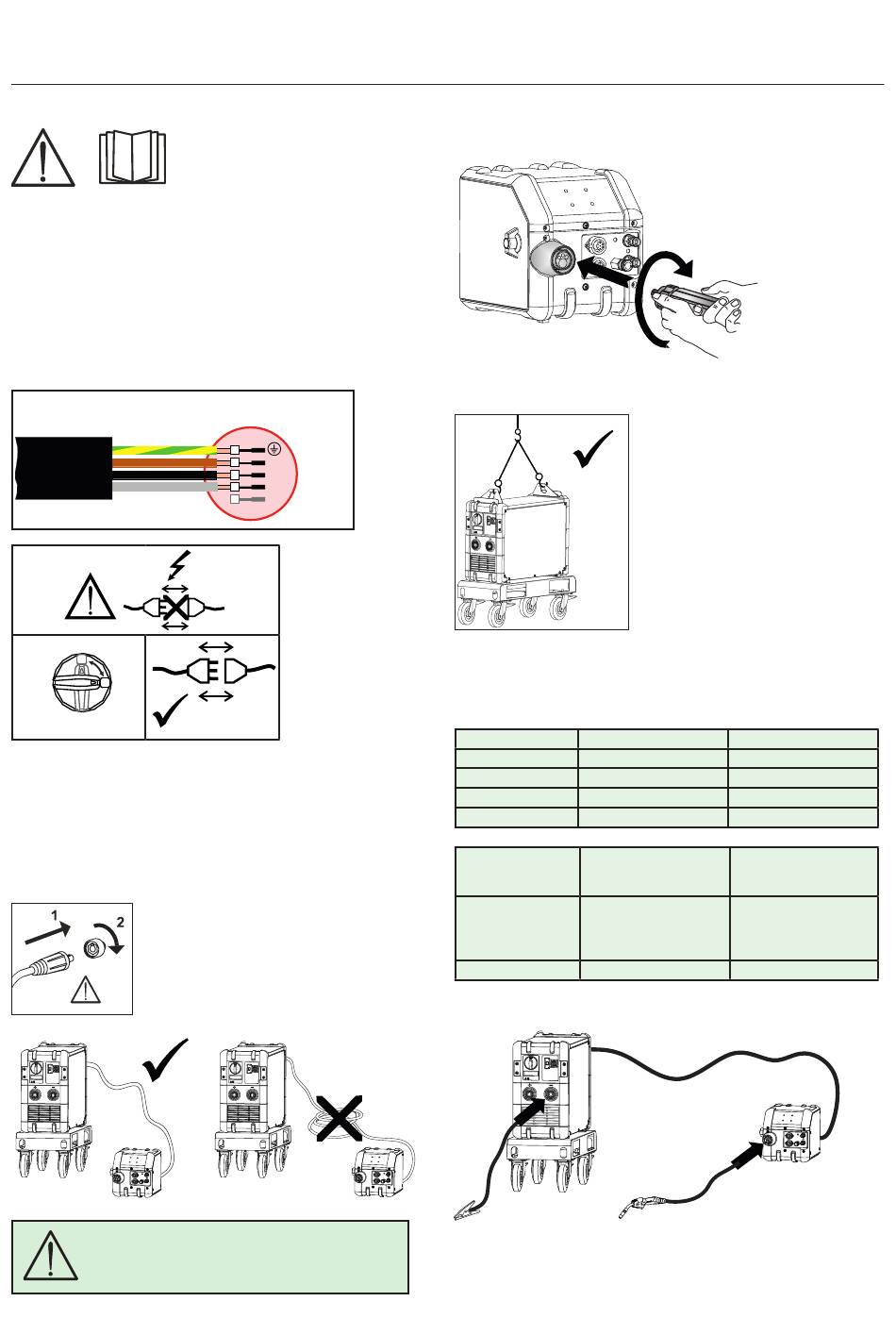

Podłączenie i eksploatacja
Ostrzeżenie
Przed rozpoczęciem pracy należy
uważnie przeczytać wskazówki
ostrzegawcze i instrukcję oraz zapisać
wprowadzone dane do późniejszego
wykorzystania.
Dopuszczalne instalowanie
Podłączanie zasilania
Podłącz spawarkę do odpowiedniego zasilania sieciowego.
Zapoznaj się z tabliczką znamionową (U
urządzenia.
żółty/zielony
brązowy
czarny
szary
0
1
1
Podłączenie gazu osłonowego
Podłącz wąż gazu osłonowego, którego przyłącze znajduje się
na tylnym panelu spawarki (3) ze źródłem gazu z regulatorem
ciśnienia 2-6 barów. (Uwaga: dla optymalnego działania
niektórych rodzajów regulatorów ciśnienia wymagane jest
ciśnienie wylotowe o wartości większej niż 2 bary.)
Ważne!
Aby uniknąć uszkodzenia wtyczek
i przewodów, zapewnij dobry styk
elektryczny podłączając przewody
uziemienia i węże spawalnicze do spawarki.
OSTRZEŻENIE
Drut spawalniczy/elektroda jest pod napięciem,
gdy dociśnięty jest spust węża spawalniczego.
) na tylnej stronie
1
3x400V
3x208-440V (boost)
L1
L2
L3
N
2
Podłączanie węża spawalniczego
Zalecane wymiary przewodów
Prąd spawania DC /prąd stały/
200 A 35 mm²
300 A 50 mm²
400 A 95 mm² / 2x50 mm²
550 A 2x70 mm²
Proces spawania Odległość od
spawanego przedmiotu
(a+b)
MIG - IAC/ 10 m
Inteligentne
Sterowanie Łukiem/
i pulsacja
MIG - bez pulsacji 30 m
c
75
Instrukcja podnoszenia
(Zestaw do podnoszenia nr. 78857054)
PRĄD PULSACYJNY
35 mm²
70 mm²
95 mm² / 2x50 mm²
2x70 mm²
Łączna długość
przewodu w obwodzie
spawalniczym (a+b+c)
20 m
60 m
a
b
