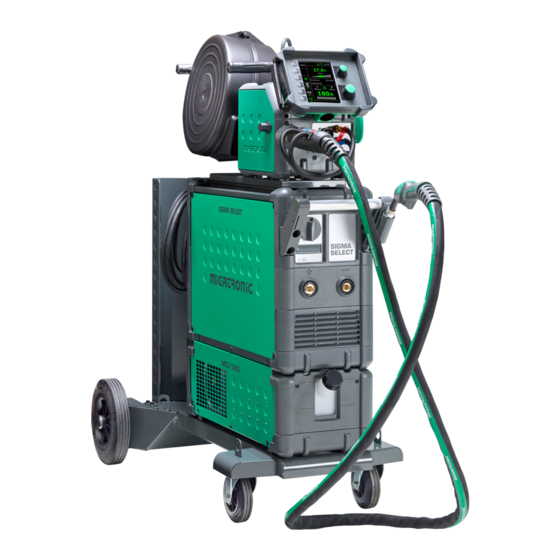

Migatronic SIGMA SELECT 300 COMPACT Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SIGMA SELECT 300 COMPACT:
- Betriebsanleitung (158 Seiten) ,
- Betriebsanleitung (116 Seiten)
Verwandte Anleitungen für Migatronic SIGMA SELECT 300 COMPACT
Inhaltszusammenfassung für Migatronic SIGMA SELECT 300 COMPACT
- Seite 1 SIGMA SELECT 300/400/550 COMPACT/S Brugsvejledning User guide Betriebsanleitung Guide de l’utilisateur Bruksanvisning Guida per l’utilizzatore Gebruikershandleiding Käyttöohje 50115048 B Valid from 2019 week 50...
- Seite 2 Dansk ................3 English ..............19 Deutsch ..............35 Français ..............51 Svenska ..............67 Italiano ..............83 Nederlands ...............99 Suomi ..............115...
-
Seite 35: Zulässige Installation
Anschluss und Inbetriebnahme Warnung Anschluß der Schweißschlauch Lesen Sie die Warnhinweise und Betriebsanleitung sorgfältig vor der Inbetriebnahme und speichern Sie die Information für den späteren Gebrauch. Zulässige Installation Netzanschluss Die Maschine soll an eine Netzspannung angekuppelt werden, die mit den Angaben auf dem Typenschild (U1) hinter die Maschine übereinstimmt. - Seite 36 Anschluss und Inbetriebnahme Sigma Select S Sigma Select C Power 2-6 bar 2-6 bar Power Sigma Select mit doppeltem MWF 30 Netzanschluss Ein- und Ausschalter on/off Schutzgasanschluss Anschluß - Schweißschlauch 5a. Schnellkupplung für Kühlschlauch, Vorlauf (blau) 5b. Schnellkupplung für Kühlschlauch, Rück- lauf (rot) Anschluß...
- Seite 37 Anschluss und Inbetriebnahme Montage des Steuerungspanels auf MWF 30 Schloss- und Drehfunktion MWF30 Kabelaufrollvorrichtung MWF 30 Justierung der Drahtbremse Die Bremse wird so fest eingestellt, daß die Drahtrolle stoppt, ehe der Schweißdraht über den Rand läuft. Die Bremsekraft ist vom Gewicht der Drahtrolle und der Drahtförder- geschwindigkeit abhängig.
- Seite 38 Anschluss und Inbetriebnahme MCU Lüftung Sigma Select C blue click Sigma Select S blue click Montage der Teile in Drahtvorschubeinheit Mit Hilfe der Rändelschraube am Spannbolzen wird der Andruck der Förderrollen so eingestellt, daß eine gleichmässige Förderung des Drahtes gewährleistet ist, ohne den Draht zu deformieren.
- Seite 39 Die Maschine ist einsatz- bereit. Neue Software wird in Stromquelle und allen angekuppelten Einheiten eingelesen. Die Software kann auf http://migatronic.com auf eine SD-Karte heruntergeladen werden. Die Dateisystem der SD-Karte muss auf FAT32 formattiert sein. WICHTIG: Die Software in der Mappenstruktur //MIGA_SW/SIGMA/ speichern.
-
Seite 40: Basic - Sonderfunktionen
BASIC - Sonderfunktionen 1. Menü öffnen 2. Menüwahl finden 3. Menüpunkt wählen Exit menü Gastest IGC-Kalibrierung (nicht alle Modelle) 5 secs Wasserkühlung Fernregelung 4. Parameter einstellen 5. Gewählte Daten speichern 6. Menü verlassen Parameter und Menüwahl Langer Tastendruck auf die -Taste öffnet das Benutzer- menü. - Seite 41 BASIC - Sonderfunktionen Konfiguration des Fernreglers option 5 secs Schlossfunktion Kalibrierung des Gasdurchflusses (nicht alle Modelle) Flowmeter No.: 81010000 5 secs...
- Seite 42 BASIC - Sonderfunktionen Weisung der Softwareversion/Lizenznummer Sigma Select S Sigma Select C 1. Lizenznummer 2. Anzeige der Lizenz-Nr. (12 Ziffer) 3. Zurück an SW-Versionen 1...6 1...6 Beispiel der Lizenz-Nr.: 00 00 4. Wahl der SW 5. Menü verlassen Basic remote Welding package Main controller “- - -”...
-
Seite 43: Basic - Fehlerhandhabung
Überspannungsfehler werden können Der Indikator wird angezeigt, wenn die Netzspannung Die SD-Karte wieder einlesen oder außerhalb der Toleranz liegt. austauschen. Migatronic-Kundendienst Schließen Sie die Maschine bitte an: 400V AC +/- 15% 50-60 Hz. kontaktieren, wenn das Problem weiterhin besteht. Kühlungsfehler... -
Seite 44: Graphical - Sonderfunktionen
GRAPHICAL - Sonderfunktionen Wizard-Aufstellung Sperrfunktion... - Seite 45 GRAPHICAL - Sonderfunktionen Software/Lizenzen Kabelkompensation (Kalibrierung des Widerstandes im Schweißbrenner) - - - Die Oberfläche des Werkstücks muss rein sein zur Sicherstellung des guten Std. Kontakts mit dem Brenner Schweißbrenneraufstellung...
- Seite 46 GRAPHICAL - Sonderfunktionen Kalibrierung des Gasdurchflusses (nicht alle Modelle) Fehlerhandhabung SIGMA Select hat ein fortschrittliches Selbstschutz-system. Die Maschine automatisch stoppt die Gaszufuhr, unterbricht den Schweißstrom und stoppt die Drahtzuführung, wenn ein Fehler entsteht. Ausgewählte Fehler: Kühlungsfehler Kühlungsfehler wird angezeigt auf Geräte, falls der Kühlkreislauf unterbrochen oder der Kühlmitteldurchfluss zu gering ist. Kontrollieren Sie bitte, dass die Kühleinheit korrekt angeschlossen ist und der Wasserbehälter ausreichend gefüllt ist.
-
Seite 47: Technische Daten
Technische Daten 1 STROMQUELLE SIGMA Select 300 IAC 400 IAC Netzspannung ±15% (50-60Hz), V 3x400 3x400 3x400 3x400 3x400 Mindestgröße des Generators, kVA Minimum Kurzschlussleistung, MVA Sicherung, A Effektiver Netzstrom, A 11,0 16,0 17,5 16,5 27,2 Max. Netzstrom, A 15,4 18,3 26,0 28,2... - Seite 48 Technische Daten 2 STROMQUELLE SIGMA Select 400 Boost 400 IAC Boost Netzspannung ±10% (50-60Hz), V 3x208-380 3x380-440 3x208-380 3x380-440 Mindestgröße des Generators, kVA Minimum Kurzschlussleistung, MVA Sicherung, A 25-50 25-50 25-50 25-50 Effektiver Netzstrom, A 22,0 18,5 22,5 18,9 Max. Netzstrom, A 50,5 27,5 51,5...
- Seite 49 Gasdruck, MPa (bar) 0,6 (6,0) Maße (HxBxL), mm 413x310x750 Gewicht, kg 11,6 Norm IEC60974-5, IEC60974-10 CL. A EU-KONFORMITÄTSERKLÄRUNG MIGATRONIC A/S Aggersundvej 33 9690 Fjerritslev Dänemark erklärt, dass das unten erwähnte Gerät Typ: SIGMA Select den Bestimmungen der EU-Richtlinien 2014/35/EU 2014/30/EU...
