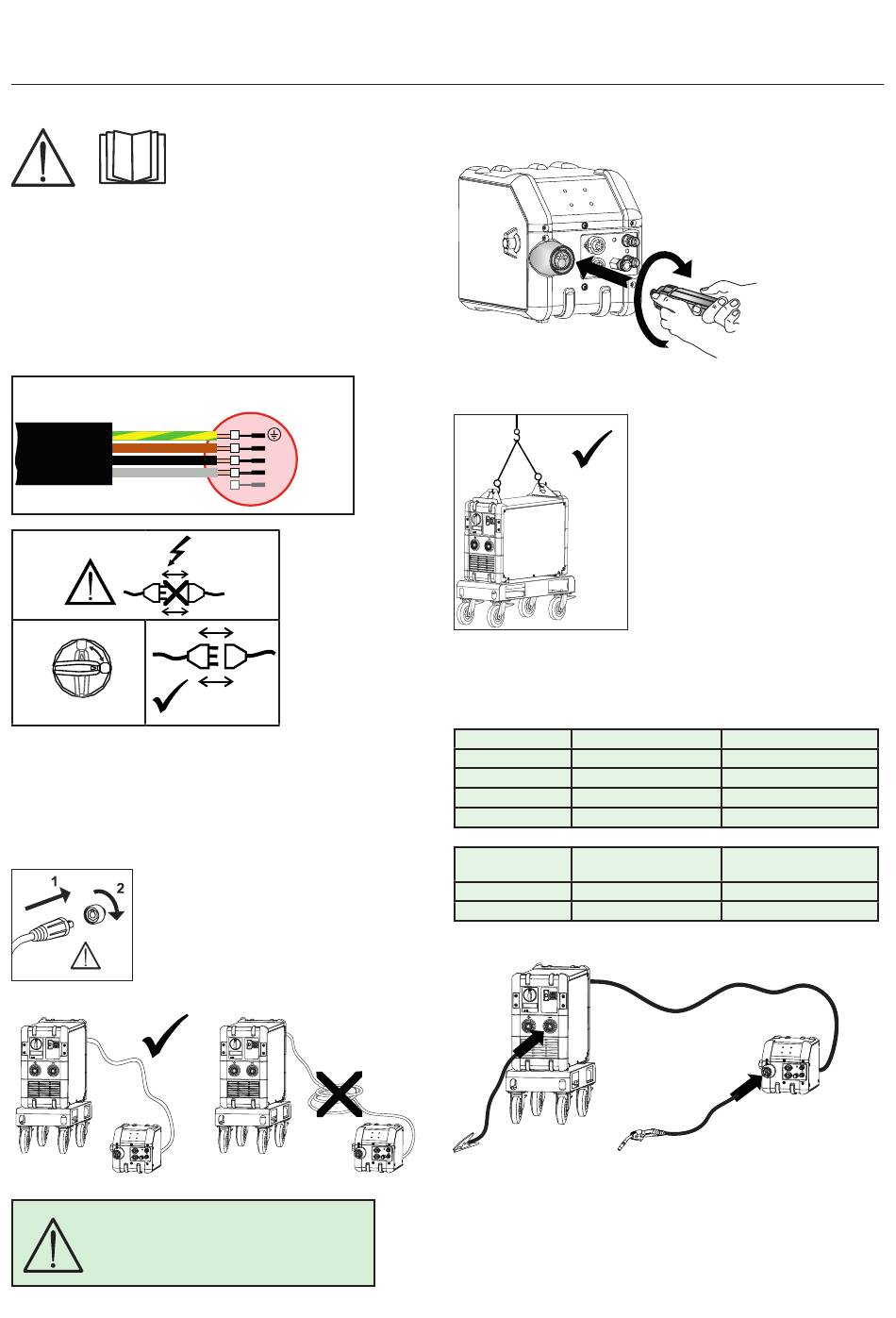

Migatronic SIGMA SELECT ROBO Betriebsanleitung Seite 19

Anschluss und Inbetriebnahme
Warnung
Lesen Sie die Warnhinweise und
Betriebsanleitung sorgfältig vor der
Inbetriebnahme und speichern Sie
die Information für den späteren
Gebrauch.
Zulässige Installation
Netzanschluss
Die Maschine soll an eine Netzspannung angeschlossen werden,
die mit den Angaben auf dem Typenschild (U
gelb/grün
braun
schwarz
grau
0
1
1
Schutzgasanschluss
Den Gasschlauch an der Rückseite der Maschine (3) an eine Gas-
versorgung mit Druckregler (2-6 bar) anschließen. (NB! Einige
Druckreglertypen fordern einen hoheren Ausgangsdruck als
2 bar um optimal zu funktionieren).
Wichtig!
Achten Sie auf festen Sitz der Anschlüsse
von Massekabel und Schweißschlauch.
Die Stecker und Kabel können sonst
beschädigt werden.
Warnung
Bei Betätigung des Brennertasters liegt
Spannung an dem Schweißdraht und
der Elektrode an.
) übereinstimmt.
1
3x400V
3x208-440V (boost)
L1
L2
L3
N
2
Anschluß der Schweißschlauch
Empfohlene Kabelgrößen
Schweißstrom DC
200 A 35 mm²
300 A 50 mm²
400 A 95 mm² / 2x50 mm²
550 A 2x70 mm²
Schweißprozess Abstand zum Werkstück
MIG - IAC und Puls 10 m
MIG - ohne Puls 30 m
c
19
Hebeanweisung
(Hebe-Kit Nr. 78857054)
PULS
35 mm²
70 mm²
95 mm² / 2x50 mm²
2x70 mm²
Gesamtkabellänge im
(a+b) Schweißkreislauf (a+b+c)
20 m
60 m
a
b
