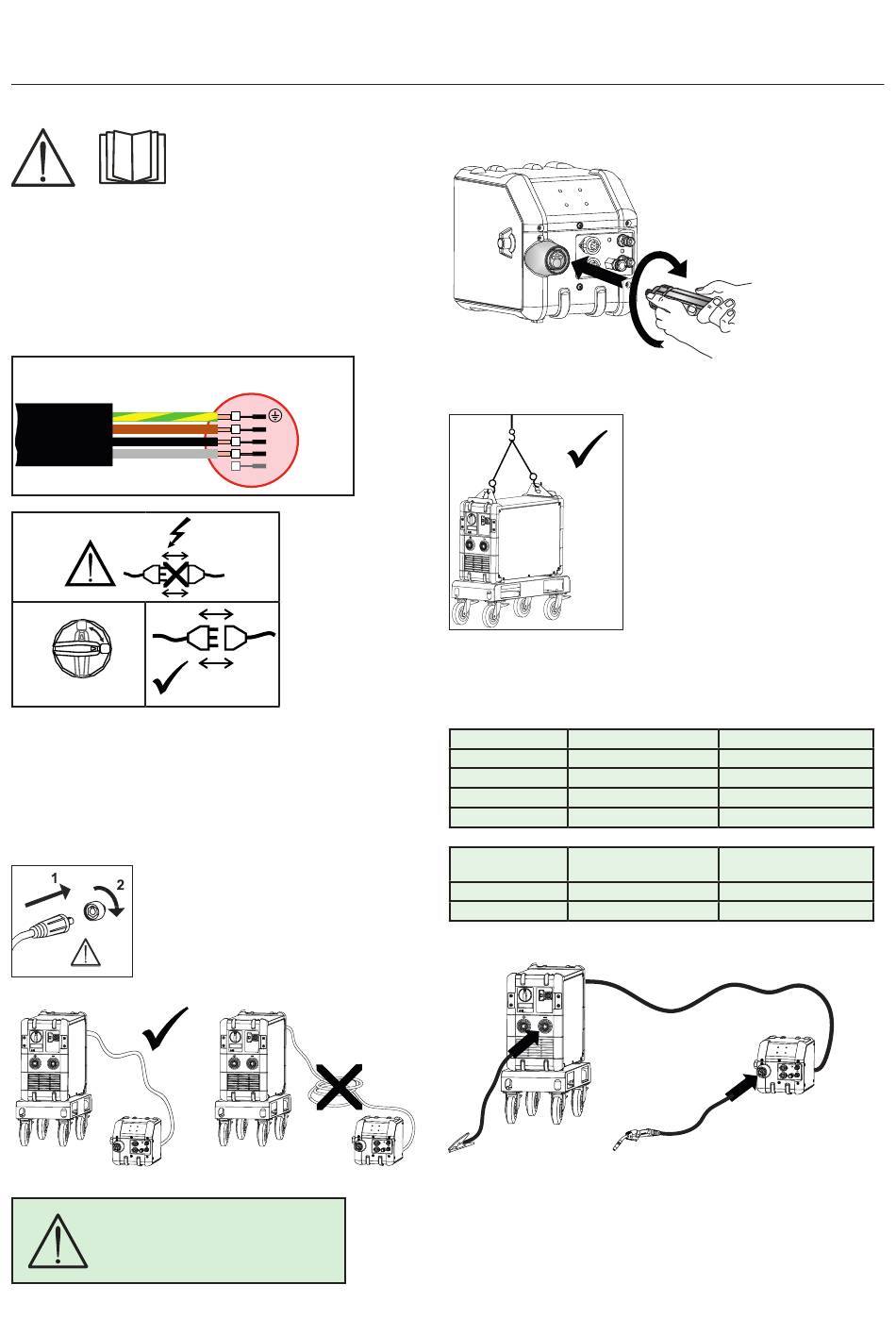

Anslutning och igångsättning
Varning
Läs varning och bruks-anvisning
noggrant innan installation och
igångsättning och spara till senare
bruk.
Installation
Nätanslutning
Anslut maskinen till den nätspänning den är konstruerad till.
Se typskylt (U ) bak på maskinen.
1
gul/grön
brun
svart
grå
0
1
1
Anslutning av skyddsgas
Gasslangen, som utgår från baksidan av maskinen (3), ansluts
till gasförsörjning med en reduceringsventil (2-6 bar).
(Obs. Några typer av reduceringsventiler kan kräva högre
utgångstryck än 2 bar för att fungera optimalt).
Viktigt!
När återledarkabel och slangpaket ansluts
maskinen, är god elektrisk kontakt
nödvändig, för att undgå att kontakter
och kablar ödeläggs.
VARNING
När man trycker på slangpaketets
kontakt/avtryckare är det spänning
på svetstråden/elektroden.
3x400V
3x208-440V (boost)
L1
L2
L3
N
2
Anslutning av slangpaket
Rekommenderade kabelstorlekar
Svetsström DC
200 A 35 mm²
300 A 50 mm²
400 A 95 mm² / 2x50 mm²
550 A 2x70 mm²
Svetsprocess Avstånd till arbetsämnet
MIG - IAC och puls 10 m
MIG - ingen puls 30 m
c
35
Lyftanvisning
(Lyftkit nr. 78857054)
PULS
35 mm²
70 mm²
95 mm² / 2x50 mm²
2x70 mm²
Total kabellängd i
(a+b) svetskretsloppet (a+b+c)
20 m
60 m
a
b
