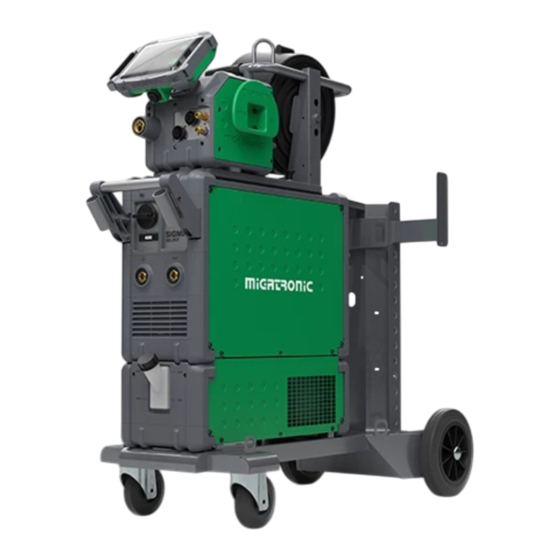

Migatronic SIGMA SELECT 300 COMPACT/S Betriebsanleitung
Verwandte Anleitungen für Migatronic SIGMA SELECT 300 COMPACT/S
Inhaltszusammenfassung für Migatronic SIGMA SELECT 300 COMPACT/S

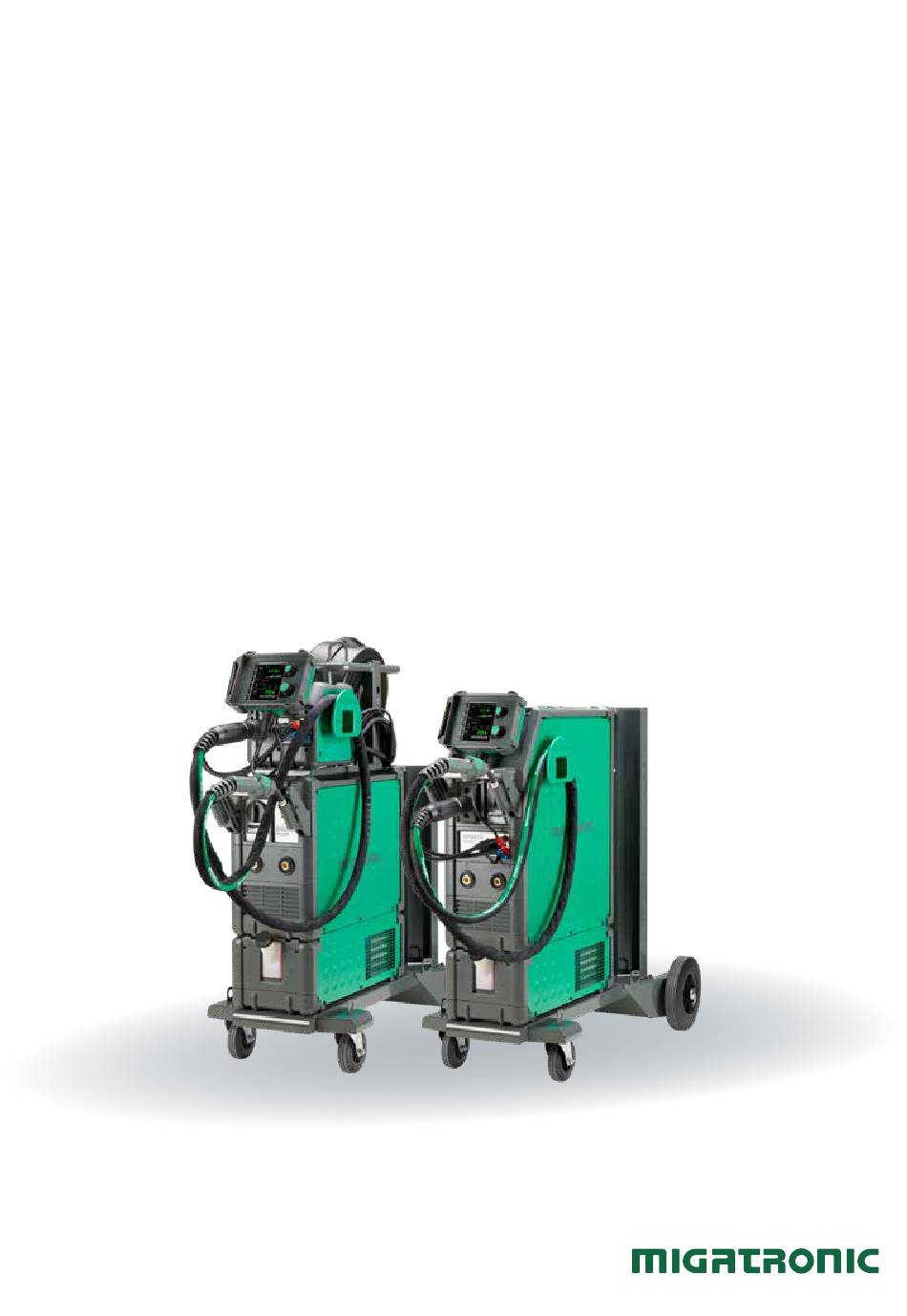

- Seite 1 SIGMA SELECT 300/400/550 COMPACT/S Brugsvejledning User guide Betriebsanleitung Guide de l’utilisateur Bruksanvisning Guida per l’utilizzatore Gebruikershandleiding Käyttöohje 50115081 A Valid from 2023 week 35...
- Seite 2 Contents Dansk ..................3 English ...................13 Deutsch ................23 Français ................33 Svenska ................43 Italiano .................. 53 Nederlands ................. 63 Suomi ..................73...
- Seite 23 Anschluss und Inbetriebnahme Sigma Select C Sigma Select S 2-6 bar Power Power 2-6 bar MWF 30 MWF 32 MWF 33 5b 5a Netzanschluss 2. Ein- und Ausschalter on/off 2xMWF 3. Schutzgasanschluss 4. Anschluss - Schweißschlauch 5a. Schnellkupplung für Kühlschlauch, Vorlauf (blau) 5b.
-
Seite 24: Zulässige Installation
Anschluss und Inbetriebnahme Warnung Anschluß des Schweißschlauchs Lesen Sie die Warnhinweise und Betriebsanleitung sorgfältig vor der Sigma Select C / MWF 32-33 MWF 30 Inbetriebnahme und speichern Sie die Information für den späteren Gebrauch. Zulässige Installation Netzanschluss Die Maschine soll an eine Netzspannung angekuppelt werden, die mit den Angaben auf dem Typenschild (U1) hinter die Maschine übereinstimmt. -
Seite 25: Stromquelle
Anschluss und Inbetriebnahme Hebeanweisung MCU Lüftung Wenn die Maschine oder die MWF-Einheit angehoben werden soll, muss an den der Abbildung gezeigten Hebepunkten angesetzt Stromquelle Drahtvorschubeinheit werden. Die Maschine darf nicht mit montierter Gasflasche angehoben werden! blue (pos. 5a) blue pos. 5a click click 1xMWF... - Seite 26 Neue Software wird in Strom- Drahtförderung MWF 30 quelle und alle anderen angeschlossenen Einheiten eingelesen. Die Software kann auf http://migatronic.com auf eine SD-Karte heruntergeladen werden. Die Dateisystem der SD-Karte muss auf FAT32 format- 0,5-30 m/min 0,5-30 m/min tiert sein.
- Seite 27 Sonderfunktionen Wizard-Aufstellung Sperrfunktion...
-
Seite 28: Kabelkompensation (Kalibrierung Des Widerstandes Im Schweißbrenner)
Sonderfunktionen Software/Lizenzen Kabelkompensation (Kalibrierung des Widerstandes im Schweißbrenner) - - - Die Oberfläche des Werkstücks muss rein Kabelkompensation aktiviert sein zur Sicherstellung des guten Kontakts mit dem Brenner. Einstellung des Schweißbrenners... - Seite 29 Sonderfunktionen Kalibrierung des Gasdurchflusses (nicht alle Modelle)
-
Seite 30: Fehlerhandhabung
Kontrollieren Sie bitte, dass die Kühleinheit korrekt angeschlossen ist und der Wasserbehälter ausreichend gefüllt ist. Überprüfen Sie den Schweißbrenner und die Wasserkühlanschlüsse. Wenn die Kühlmittelviskosität wegen niedriegen Temperaturen reduziert ist, muss das Migatronic-Standardkühlmittel gegen das BTC-20 NF Kühlmittel 99290515 ausgetauscht werden, das sich durch seinen extrem niedrigen Leitwert und seine hohe Viskosität bis zu Temperaturen von -17 °C auszeichnet. -
Seite 31: Technische Daten
Technische Daten 1 STROMQUELLE SIGMA Select Netzspannung ±15% (50-60Hz), V 3x400 3x400 3x400 Mindestgröße des Generators, kVA Minimum Kurzschlussleistung, MVA Sicherung, A Effektiver Netzstrom, A 10,5 17,5 27,2 Max. Netzstrom, A 15,4 26,0 39,2 Leistung 100%, kVA 12,1 18,9 Leistung max., kVA 10,7 18,0 27,1... -
Seite 32: Eu-Konformitätserklärung
Durchflussmenge, bar - °C - l/min 3,0-60-1,5 Druck max., bar Norm IEC60974-2, IEC60974-10 CL.A Maße (HxBxL), mm 207x260x680 Gewicht EU-KONFORMITÄTSERKLÄRUNG MIGATRONIC A/S Aggersundvej 33 9690 Fjerritslev Dänemark erklärt, dass das unten erwähnte Gerät Typ: SIGMA Select den Bestimmungen der EU-Richtlinien 2014/35/EU 2014/30/EU 2011/65/EU entspricht Europäische...
