Podłączenie i eksploatacja
Ostrzeżenie
Przed rozpoczęciem pracy należy
uważnie przeczytać wskazówki
ostrzegawcze i instrukcję oraz zapisać
wprowadzone dane do późniejszego
wykorzystania.
Dopuszczalne instalowanie
Podłączanie zasilania
Podłącz spawarkę do odpowiedniego zasilania sieciowego.
Zapoznaj się z tabliczką znamionową (U
urządzenia.
0
l
1
Podłączenie gazu osłonowego
Podłącz wąż gazu osłonowego, którego przyłącze znajduje się
na tylnym panelu spawarki (3) ze źródłem gazu z regulatorem
ciśnienia 2-6 barów. (Uwaga: dla optymalnego działania
niektórych rodzajów regulatorów ciśnienia wymagane jest
ciśnienie wylotowe o wartości większej niż 2 bary.)
Na stanowisku przeznaczonym na butle, umieszczonym z tyłu
wózka można zainstalować jedną lub dwie butle.
Ważne!
Aby uniknąć uszkodzenia wtyczek
i przewodów, zapewnij dobry styk
elektryczny podłączając przewody
uziemienia i węże spawalnicze do
spawarki.
) na tylnej stronie
1
2
1
3
Power
F
F F
GAS 2-6 Bar

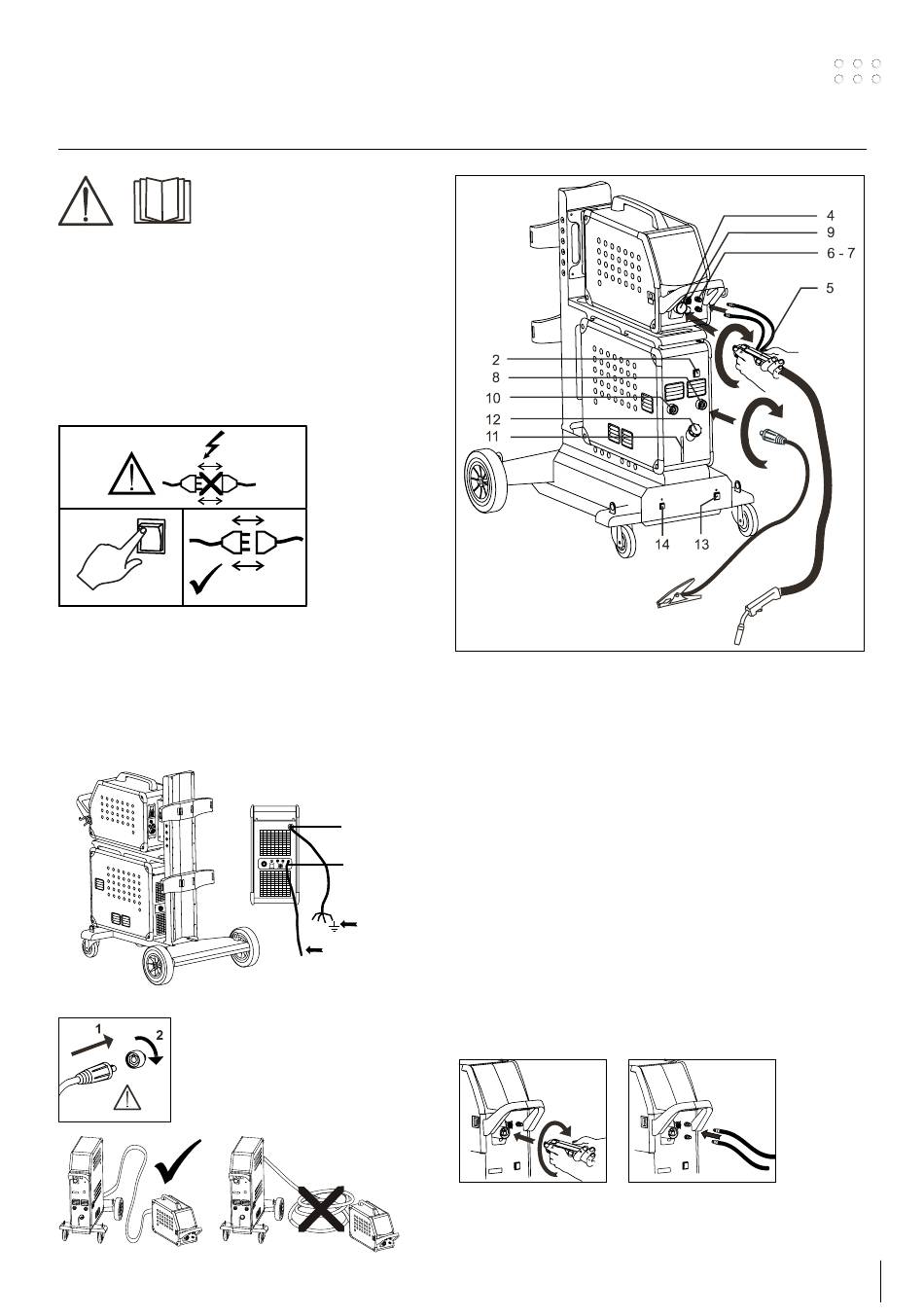

1. Podłączenie do sieci
2. Włącznik zasilania
3. Podłączenie gazu osłonowego
4. Podłączenie węża spawalniczego
5. Wąż spawalniczy
6. Podłączenie węży chłodzących
7. Podłączenie węży chłodzących
8. Podłączenie zacisku do masy (MIG) lub uchwytu elektrody
9 Podłączenie MIG Manager® lub węża spawalniczego typu
push-pull (w opcji)
10. Podłączenie zacisku do masy (MMA) lub uchwytu
elektrody
11. Wskaźnik poziomu cieczy chłodzącej
12. Uzupełnianie cieczy chłodzącej
13. Włącznik zasilania dla autotransformatora (w opcji)
14. Uruchomienie autotransformatora w czuwaniu (w opcji)
Podłączanie węża spawalniczego
Ponadto, jeśli wąż spawalniczy wyposażony jest w
MIG Manager
® , to na przedzie spawarki (9) należy zamontować
zestaw MIG Manager (w opcji) za pomocą wielozłącza.
