3.5

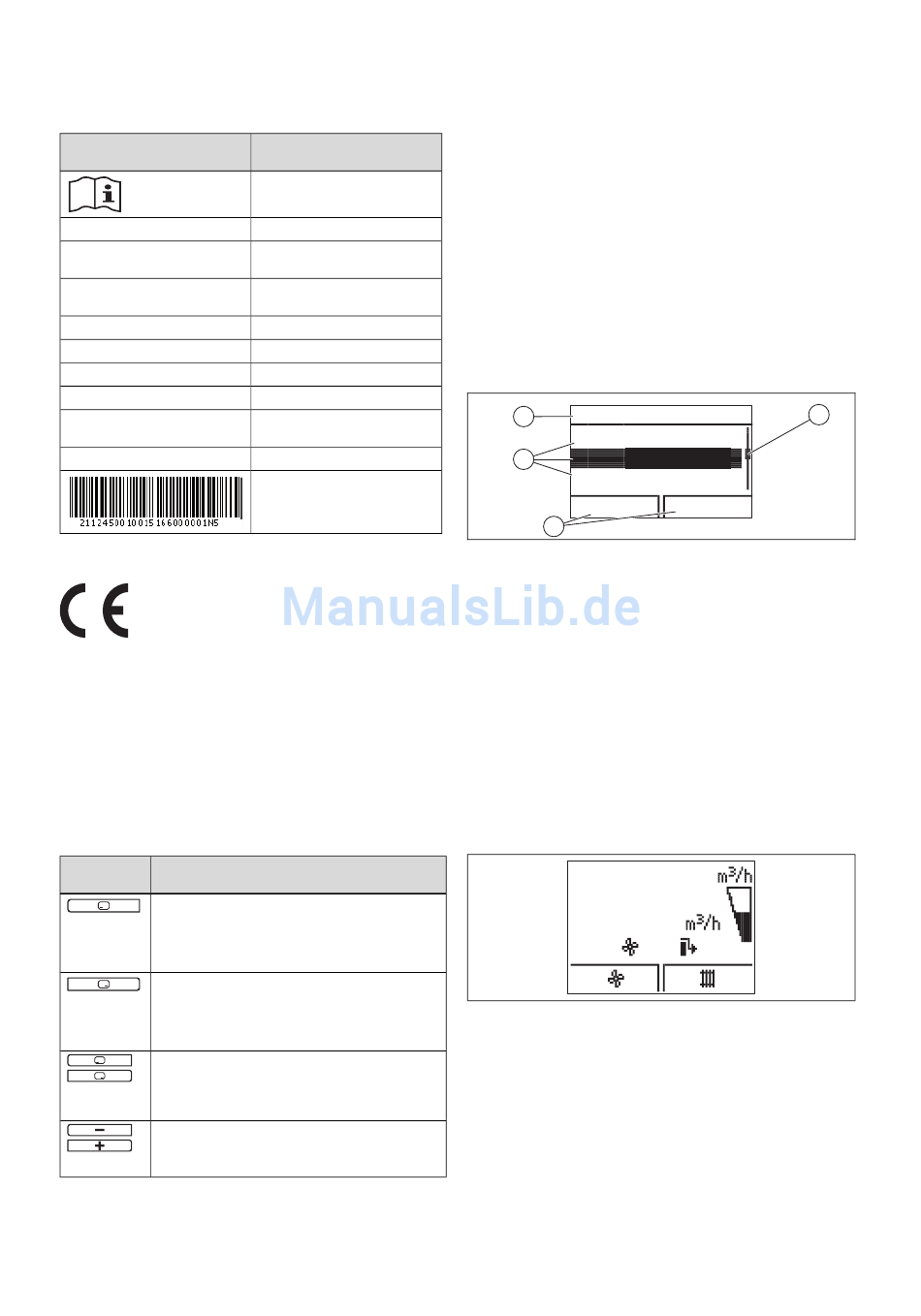

Angaben auf dem Typenschild

Das Typenschild ist an der Unterseite des Produkts ange-
bracht.
Angaben auf dem Typen-
schild
VAR 150/4 L (R)
VAR
150
/4
L (R)
P
MAX
V
MAX
dP
MAX
T
MAX
3.6

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4

Betrieb

4.1

Bedienkonzept

Bedienele- Bedeutung
ment
–
Luftvolumenstrom einstellen
–
Aktivierung einer Betriebsart abbrechen
(linke Aus-
wahltaste) –
Änderung eines Einstellwertes abbrechen
–
Eine Auswahlebene höher gelangen
–
Wunschtemperatur einstellen
–
Betriebsart aktivieren
(rechte Aus-
wahltaste) –
Einstellwert bestätigen
–
Eine Auswahlebene tiefer gelangen
Menü aufrufen
+
gleichzeitig
drücken
–
zwischen den Menüpunkten der Eintragsliste
/
vor- bzw. zurückgehen
–
Einstellwert verringern/erhöhen
Die beiden Auswahltasten haben eine sogenannte Softkey-
Funktion. Das bedeutet, die Funktion kann wechseln.
0020188111_02 recoVAIR Betriebsanleitung
Bedeutung
Installations- und Wartungsan-
leitung lesen!
Typenbezeichnung
Vaillant Lüftungsgerät mit
Wärmerückgewinnung
max. Luftvolumenstrom in
3
m /h
Gerätegeneration
links (rechts)
max. Leistungsaufnahme
max. Luftvolumenstrom
Förderdruck bei max. Luftvolu-
menstrom
max. Betriebstemperatur
Bar-Code mit Serialnummer,
7. bis 16. Ziffer bilden die
Artikelnummer
Wenn das Display abgedunkelt war, wird durch den ersten
Tastendruck zunächst die Beleuchtung eingeschaltet. Um
die Tastenfunktion auszulösen, müssen Sie in diesem Fall
eine Taste erneut drücken.
Das Display stellt eine markierte Auswahlebene, eine Ein-
stellebene oder einen markierten Wert durch weiße Schrift
auf schwarzem Hintergrund dar. Ein blinkender, markierter
Wert bedeutet, dass Sie den Wert verändern können.
Sie haben jederzeit die Möglichkeit die Änderung einer Ein-
stellung und das Ablesen eines Wertes abzubrechen oder
die Auswahlebene zu verlassen, indem Sie die linke Aus-
wahltaste drücken.
Wenn Sie länger als 15 Minuten keine Taste betätigen,
springt das Display in die Grundanzeige zurück. Nicht
bestätigte Änderungen werden dann nicht übernommen.
4.1.1

Anzeigebereiche Auswahlebenen

Menü
4
Energieertrag
Live Monitor
3
Information
zurück
2
1 Laufleiste (wenn mehr
als drei Listeneinträge
vorhanden sind)
2 Aktuelle Funktionen der
rechten und der linken
Auswahltasten (Softkey-
Funktionen)
Durch die Auswahlebenen navigieren Sie zu der Anzeige-
bzw. Einstellebene, in der Sie Einstellungen ablesen oder
ändern können. Die Auswahlebenen haben vier Anzeigebe-
reiche.
Nachfolgend gibt eine Pfadangabe an, wie Sie zu einer
Funktion gelangen, z. B. Menü → Information → Kontaktda-
ten.
4.2

Grundanzeige

100
Die Grundanzeige zeigt den aktuellen Zustand des Produkts.
Aus der Grundanzeige können Sie direkt den Luftvolumen-
strom (Lüftung) und die Wunschtemperatur aufrufen und än-
dern.
Alle weiteren Funktionen erreichen Sie über das Menü.
Wenn eine Fehlermeldung vorliegt, dann wechselt die
Grundanzeige zu einer Klartextanzeige der Fehlermeldung.
Aus der Grundanzeige heraus können Sie die wichtigsten
Einstellungen und Informationen durch Drücken der Aus-
wahltasten direkt ändern und ablesen.
Betrieb 4
1
Auswahl
3 Listeneinträge der Aus-
wahlebene
4 Aktuelle Funktion oder
Auswahlebene
