Für den Betreiber Bedienungsanleitung VAHE Klimagerät Klimagerät, wandhängend Mono-Split VAHE 026 W VAHE 036 W VAHE 051 W VAHE 066 W Multi-Split VAHE 051 M2 VAHE 061 M2 VACE 086 M3 DE/AT/CH...
Inhaltsverzeichnis 1 Hinweise zur Dokumentation Inhaltsverzeichnis Hinweise zur Dokumentation Hinweise zur Dokumentation ... . . Die folgenden Hinweise sind ein Wegweiser durch die Aufbewahrung der Unterlagen ....Gesamtdokumentation.
Gerätebeschreibung Funktions- und Bedienungselemente Bestimmungsgemäße Verwendung 2.3.1 Klimageräte Die Vaillant-VAHE-Klimageräte sind nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer Montage, Installation oder Bedienung Gefahren für Leib und Leben des Benutzers oder Dritter bzw.
2 Gerätebeschreibung Am Anzeigefeld (3) zeigen fünf Leuchten die 2.3.2 Fernbedienung Betriebszustände an (wenn Leuchte eingeschaltet): On/Off Auto Mode SET TEMP OPERATION AUTO TIMER SLEEP DEFROST Sleep Swing ON TIMER Air Direction OFF TIMER Abb. 2.2: Anzeigeleuchten an der Inneneinheit Timer On Timer Off Bezeichnung...

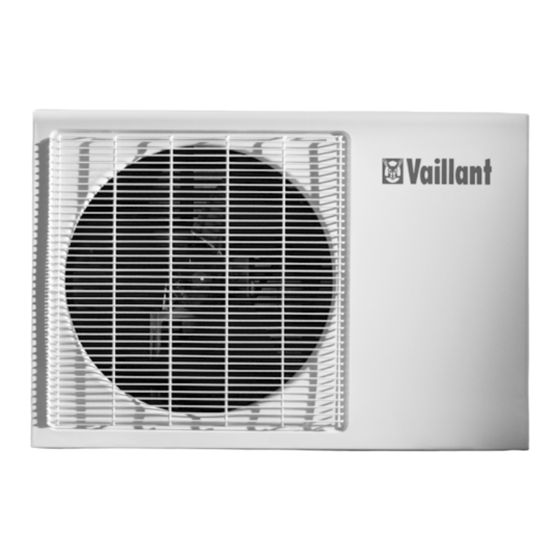

Gerätebeschreibung 2 Funktionsbeschreibung 2.6.1 Einschaltschutz Das VAHE-Klimagerät besteht aus einer Außeneinheit Der Einschaltschutz verhindert, dass der Kompressor und einer bis zu drei Inneneinheiten. Beide sind über der Außeneinheit beschädigt wird, wenn das Gerät sofort elektrische Leitungen und über Kältemittelleitungen mit- nach Abschalten wieder eingeschaltet wird.
2 Gerätebeschreibung 3 Sicherheitshinweise/Vorschriften Sicherheitshinweise/Vorschriften Typenschild Auf dem Typenschild finden sie Informationen über Beachten Sie unbedingt die nachfolgenden Gerätetyp, Leistung usw. (siehe Abb. 2.4). Sicherheitshinweise und Vorschriften. Ob es sich um ein Gerät mit Heizbetrieb handelt, können Die Installation darf nur von einem anerkannten sie erkennen, wenn bei „Leistung Heizen“...
Bedienung 4 Bedienung Achten Sie beim Umgang mit der Fernbedienung darauf, – dass die Entfernung von Fernbedienung zu Fernbedienung in Betrieb nehmen Inneneinheit nicht größer ist als ca. 8 m (abhängig Im Lieferumfang sind zwei Batterien des Typs R03/LR03 vom Ladezustand der Batterien). 1,5 V enthalten.
4 Bedienung Sleep-Funktionsanzeige Swing Swing-Funktion ein-/ausschalten Leuchtet, wenn der Energiesparmodus Mit dieser Taste können Sie die Swing- aktiviert wird (außer bei Betriebsart Funktion ein- bzw. ausschalten (siehe Entfeuchten und Gebläse). „Swingfunktion ein-/ausschalten“, Änderung der Luftaustrittsrichtung Seite 11). Leuchtet, wenn die Richtung des Air Direction Luftausblasrichtung regeln Luftaustritts geändert wird.
Bedienung 4 Klimagerät zum ersten Mal in Betrieb nehmen • Stellen Sie sicher, dass das Klimagerät eingeschaltet Wenn das Klimagerät angeschlossen und die ist. Fernbedienung bereit ist, können Sie die Inneneinheit • Drücken Sie die Betriebsart-Taste „Mode“ an der aktivieren. Fernbedienung und stellen Sie damit den Automatik- •...
4 Bedienung 4.6.4 Betriebsart Entfeuchten (Dry) einstellen Bei dieser Betriebsart ist die Drehzahl des Gebläses sehr niedrig. Die Inneneinheit saugt dadurch die Raumluft sanft an und entzieht ihr Feuchtigkeit, die über den ein- gebauten Kondenswasserablauf ausgeschieden wird. • Stellen Sie sicher, dass das Klimagerät eingeschaltet ist.
Bedienung 4 Mit jedem Tastendruck wird die Lamelle ein wenig weiter 4.10.1 Einschaltzeit programmieren geschwenkt. Bei einem gewissen Punkt ändert sich die Drücken Sie an der Fernbedienung die Taste „Timer Bewegungsrichtung der Lamelle entgegengesetzt, wenn On“. Sie die Taste weiterhin drücken. Die zuletzt eingestellte Einschaltzeit erscheint.
4 Bedienung 4.10.3 Zeitsteuerung deaktivieren 4.12 Gerät längere Zeit nicht benutzen Sie können das Gerät auch dann ein- bzw. ausschalten, Wenn Sie das Klimagerät für einen längeren Zeitraum wenn die Zeitsteuerung aktiv ist („Timer“ an der (ca. vier Wochen oder länger) nicht benutzen: Inneneinheit leuchtet).
Wartung 5 Wartung Die Staub- und Pollenfilter der Inneneinheit reinigen die angesaugte Raumluft von Partikeln (Staub, Pollen, Rauch) bis zu einer Größe von 0,3 micron. Zusätzlich ist ein Aktivkohlefilter zur Geruchsentfernung eingebaut. Je nach Nutzungsdauer und Luftverunreinigung müssen Pollen- und Aktivkohlefilter ca. alle sechs bis zwölf Monate ausgetauscht werden.
Seite 14
5 Wartung Sie können Aktivkohlefilter und Pollenfilter beliebig links oder rechts in die Staubfilter und die Staubfilter beliebig links oder rechts in das Gerät einbauen. Abb. 5.3: Aktivkohlefilter und Pollenfilter entnehmen • Reinigen Sie die beiden Staubfilter mit einem Staubsauger. •...
Seite 15
Sie hörbar einrastet. Abb. 5.7: Gerätefront schließen Ersatzfilter erhalten Sie unter diesen Bestellnummern: Bestellnummer Modell Inneneinheit (lt. Typenschild) Staubfilter Aktivkohlefilter Pollenfilter VAHE 026 W VA 026 EHWI 335.880 335.970 VAHE 036 W VA 036 EHWI 335.881 335.970 VAHE 051 W VA 051 EHWI 335.882...
6 Störungsbeseitigung Störungsbeseitigung Hier finden Sie eine Liste mit tatsächlichen und schein- baren Störfällen, deren mögliche Ursache sowie Möglichkeiten, die Störung zu beseitigen. Rufen Sie in allen Störfällen, die nicht wie hier beschrieben lösbar sind, Ihren Installateur an. Gefahr! Öffnen sie niemals die Verkleidungen an den Geräten oder Leitungen.
Seite 17
Störungsbeseitigung 6 Der Ventilator läuft, aber die Kühl- Die eingestellte Solltemperatur stimmt nicht. Stellen Sie die gewünschte Solltemperatur ein bzw. Heizleistung ist ungenügend. (siehe „Betriebsarten einstellen“, Seite 9). Die Staubfilter sind verschmutzt. Reinigen Sie die Staubfilter (siehe „Filter der Kassette reinigen“, Seite 11). Lufteinlass bzw.
