2

Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Artikelnummer – Produkt
Gültigkeit: Deutschland
VAR 150/4 R
VAR 150/4 L
Artikelnummer – Produkt
Gültigkeit: Österreich
VAR 150/4 R
VAR 150/4 L
Artikelnummer – Produkt
Gültigkeit: Schweiz
VAR 150/4 R
VAR 150/4 L
3

Produktbeschreibung

3.1

Symbole auf dem Produkt

Symbol Bedeutung
Öffnung für den Zuluftfilter
Öffnung für den Abluftfilter
3.2

Angaben auf dem Typenschild

Das Typenschild ist an der Unterseite des Produkts ange-
bracht.
Angaben auf dem Typen­
schild
VAR 150/4 L (R)
VAR
0020188111_01 recoVAIR Betriebsanleitung
Deutschland
0010015167
0010015168
Österreich
0010015167
0010015168
Schweiz
0010016047
0010016048
Bedeutung
CE-Kennzeichnung
Installations- und Wartungsan-
leitung lesen!
Typenbezeichnung
Vaillant Lüftungsgerät mit
Wärmerückgewinnung
Hinweise zur Dokumentation 2
Angaben auf dem Typen­
schild
150
/4
L (R)
P
MAX
V
MAX
dP
MAX
T
MAX
3.3

Aufgabe, Aufbau und Funktionsweise

3.3.1 Aufgabe
Das Produkt be- und entlüftet Wohnräume und sorgt für
einen konstanten Luftaustausch mit Wärmerückgewinnung
im Gebäude.
Außerdem sorgt das Produkt für den hygienisch notwendi-
gen Mindestluftwechsel und vermeidet Feuchtigkeits- und
Schimmelpilzschäden am Bauwerk.

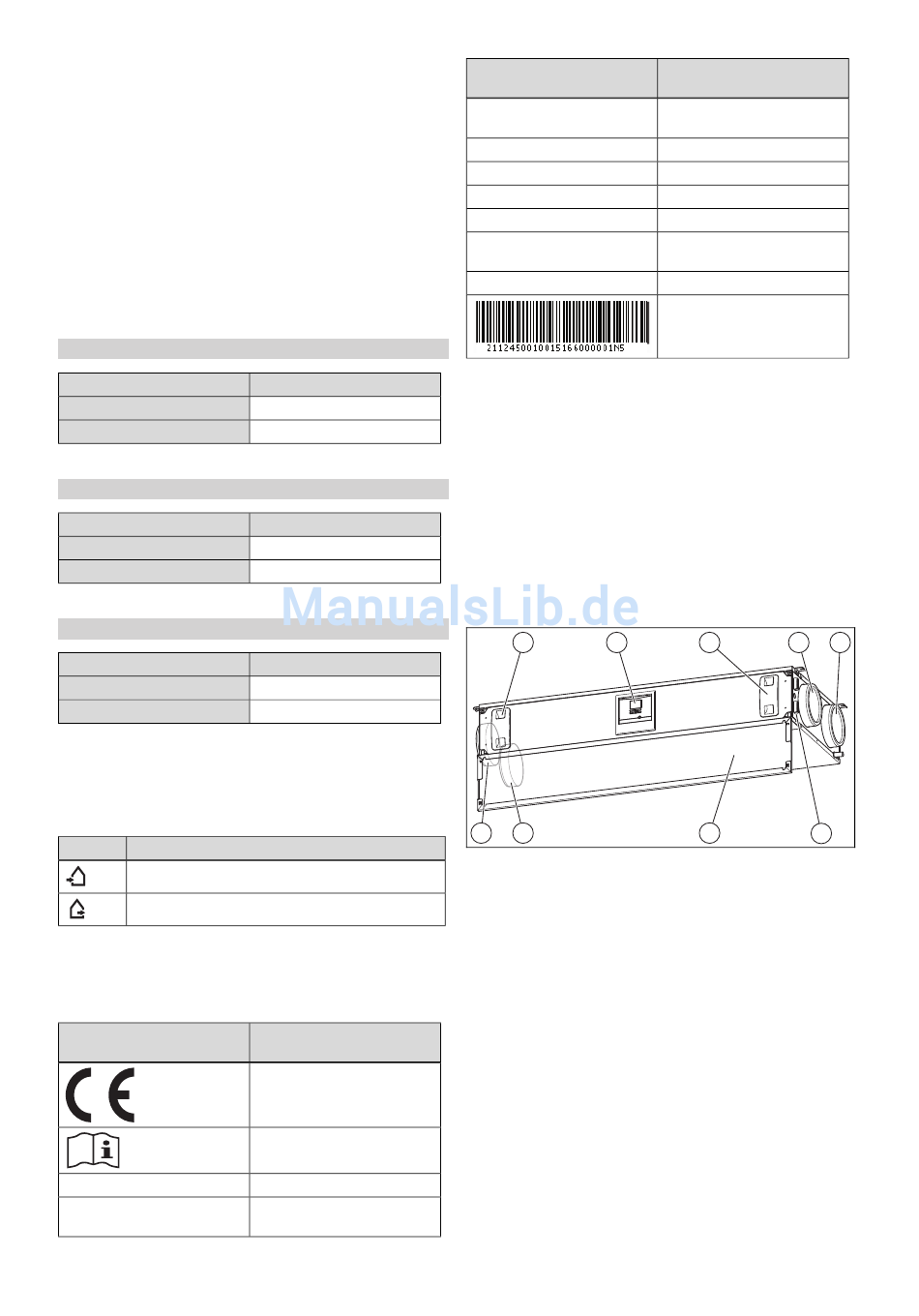

3.3.2 Aufbau
3.3.2.1 Aufbau R­Variante
7 8
6 5
1 Anschluss Außenluft
2 Anschluss Fortluft
3 Anschlussbereich
4 Frontklappe
5 Anschluss Zuluft
Bedeutung
max. Luftvolumenstrom in
3
m /h
Gerätegeneration
links (rechts)
max. Leistungsaufnahme
max. Luftvolumenstrom
Förderdruck bei max. Luftvolu-
menstrom
max. Betriebstemperatur
Bar-Code mit Serialnummer,
7. bis 16. Ziffer bilden die
Artikelnummer
9 1 2
4
3
6 Anschluss Abluft
7 Filter Abluft
8 Display und Bedienele-
mente
9 Filter Zuluft
5
