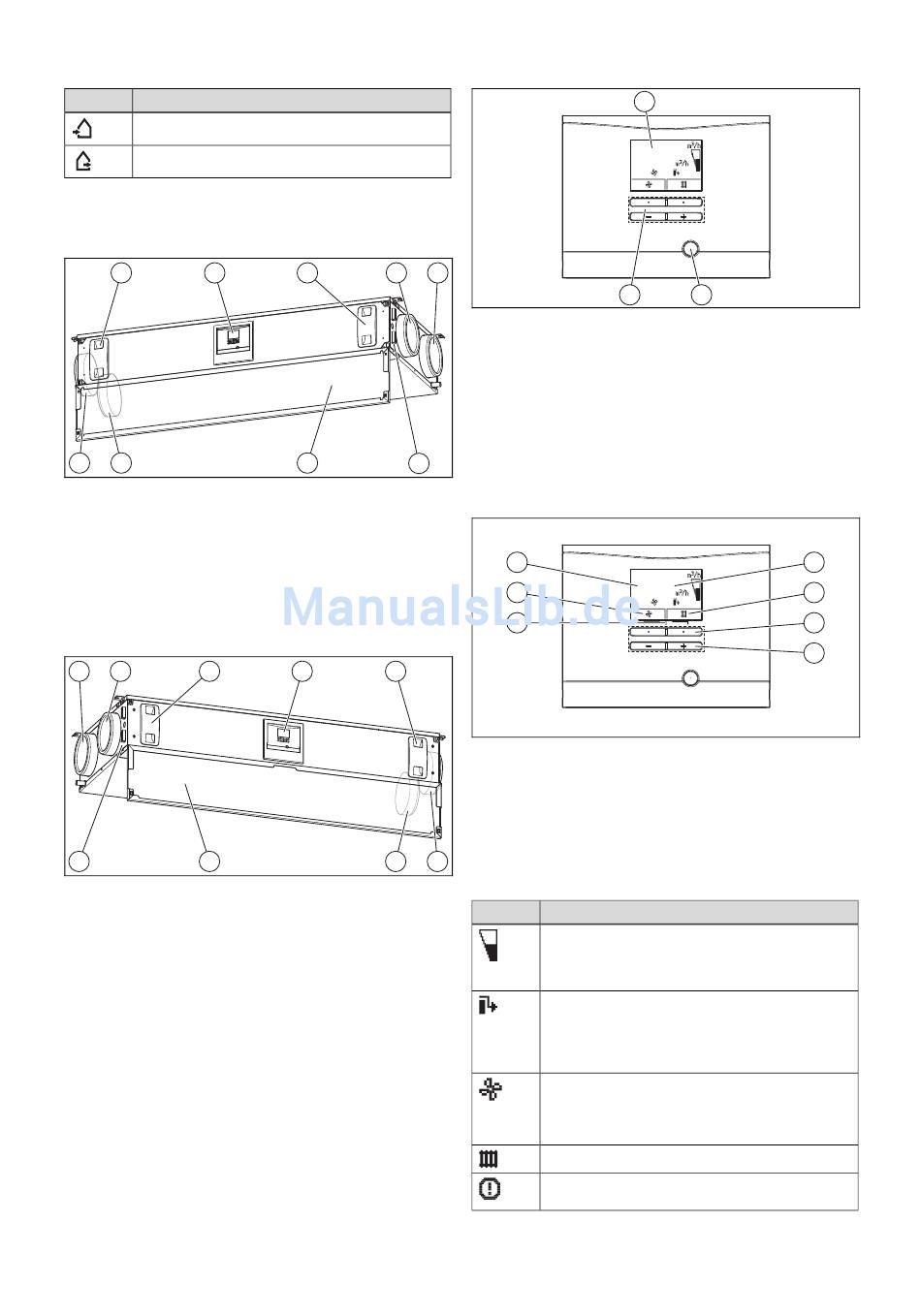

3 Produktbeschreibung
3.2

Symbole auf dem Produkt

Symbol Bedeutung
Öffnung für den Außenluftfilter
Öffnung für den Abluftfilter
3.3

Produktaufbau

3.3.1 Aufbau R-Variante
7 8
6 5
1 Anschluss Außenluft
2 Anschluss Fortluft
3 Anschlussbereich
4 Frontklappe
5 Anschluss Zuluft
3.3.2 Aufbau L-Variante
2 1 9
3 4
1 Anschluss Außenluft
2 Anschluss Fortluft
3 Anschlussbereich
4 Frontklappe
5 Anschluss Zuluft
6
9 1 2
4
3
6 Anschluss Abluft
7 Filter Abluft
8 Bedienfeld
9 Filter Außenluft
8 7
5 6
6 Anschluss Abluft
7 Filter Abluft
8 Bedienfeld
9 Filter Außenluft
3.3.3 Übersicht Bedienelemente
3
2
1 Entstörtaste
2 Bedientasten
3.4 Digitales Informations- und Analysesystem
(DIA)
Das Produkt ist mit einem digitalen Informations- und
Analysesystem (DIA-System) ausgestattet. Dieses System
gibt Ihnen Informationen über den Betriebszustand und hilft
Ihnen bei der Beseitigung von Störungen.
7
6
5
1 Anzeige des aktuellen
Luftvolumenstroms
2 Anzeige der aktuellen
Belegung der rechten
Auswahltaste
3 Linke und rechte Aus-
wahltaste
4 "+"-Taste/"-"-Taste
Symbol Bedeutung
Luftvolumenstrom:
–
Symbol ist gefüllt: Luftvolumenstrom ist größer
–
Symbol ist leer: Luftvolumenstrom ist kleiner
Wärmerückgewinnung:
–
permanent an: Wärmerückgewinnung ist ausge-
schaltet
–
permanent aus: Wärmerückgewinnung ist aktiv
–
Anzeige im Display: Lüftung aktiv
–
Anzeige in der aktuellen Belegung der linken
Auswahltaste: Einstellbereich zum Luftvolumen-
strom
Einstellbereich zur Wunschtemperatur
Fehler im Produkt: Erscheint anstelle der Grund-
F.XXX
anzeige, ggf. erläuternde Klartextanzeige
Betriebsanleitung recoVAIR 0020188111_02
100
1
3 Display
1
100
2
3
4
5 Zugang zum Menü für
Zusatzinformationen
6 Anzeige der aktuellen
Belegung der linken
Auswahltaste
7 Anzeige der Symbole
des aktiven Betriebszu-
stands der Ventilation
