Kapitel 2: Beschreibung

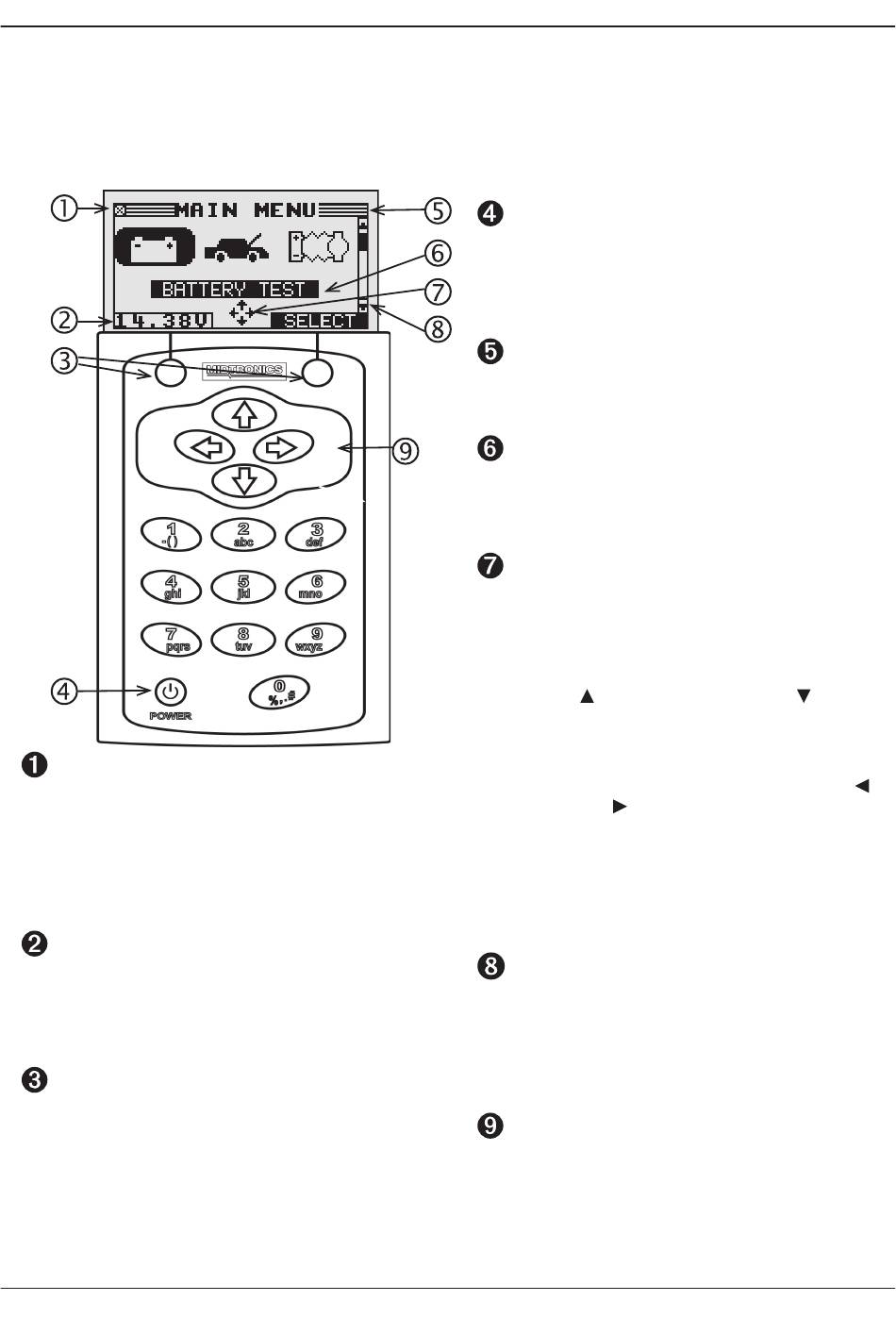

Anzeige und Tastenfeld

Mit dem Tastenfeld und der Anzeige finden Sie jederzeit schnell das richtige Werkzeug. Die Anzeige unterstützt Sie dabei mit
eingeblendeten Navigationshilfen, Anweisungen und Meldungen.
Statusanzeige für die internen Batterien
Diese Anzeige in der linken oberen Ecke des Displays gibt
den Status und den Ladezustand der sechs 1,5-V-Batterien
des Testgeräts an. Das Symbol X in der linken oberen Ecke
des Displays zeigt an, dass das Testgerät über die von Ihnen
getestete Batterie mit Strom versorgt wird, um die internen
Batterien des Testgeräts zu schonen.
Voltmeter
Beim erstmaligen Anschließen des Testgeräts an eine
Batterie funktioniert es als Voltmeter. Die gemessene
Spannung wird über der linken Optionstaste angezeigt, bis
Sie ein anderes Menü oder eine andere Funktion aufrufen.
Optionstasten
Drücken Sie die beiden Optionstasten an der Unterseite
des Displays, um die oberhalb eingeblendeten Funktionen
aufzurufen. Die Funktionen ändern sich je nach Menü bzw.
Prüfverfahren. Die oberhalb angezeigten Begriffe sollten
daher als Bestandteil der Tasten betrachtet werden. Einige
häufig verwendete Optionstasten sind beispielsweise
AUSWAHL, ZURÜCK und ENDE.
Midtronics B.V. Hoofdveste 6–8 Houten NL
Taste POWER
Drücken Sie die Taste EIN/AUS, um das Testgerät ein-
oder auszuschalten. Das Testgerät wird automatisch
eingeschaltet, wenn Sie die Prüfdrähte mit einer Batterie
verbinden.
Titelleiste
Die Titelleiste enthält den Namen des aktuellen Menüs,
des Testwerkzeugs, der Option oder der Funktion.
Auswahlfeld
Das Auswahlfeld unter der Titelleiste enthält auswählbare
Elemente oder Dialogfelder, die Informationen anzeigen
oder zu einer Eingabe auffordern.
Pfeile auf dem Menübildschirm
Die Pfeile auf der Menüanzeige zeigen an, welche
PFEILTASTE auf dem Tastenfeld gedrückt werden muss,
um andere Symbole oder Anzeigen anzuzeigen. Die
Pfeile nach oben und unten auf dem Menübildschirm
zeigen beispielsweise an, dass Sie die Tasten PFEIL
NACH OBEN ( ) und PFEIL NACH UNTEN ( )drücken
müssen, um die Anzeigen oberhalb bzw. unterhalb der
aktuellen Anzeige aufzurufen.
D ie Pfeile nach links und rechts auf dem Menübildschirm
zeigen an, dass Sie die Tasten PFEIL NACH LINKS ( )
oder PFEIL NACH ( ) RECHTS drücken müssen, um ein
Symbol auszuwählen.
Die Pfeile unter einer Optionsliste auf der Menüanzeige
weisen darauf hin, welche Pfeiltasten Sie auf dem
Tastenfeld drücken müssen, um ein Zeichen oder ein
Element in einer Liste zu markieren.
Bildlaufleiste
Eine weitere Navigationshilfe ist die Bildlaufleiste auf
der rechten Seite der Anzeige. Durch die Position des
Bildlauffelds wird angezeigt, ob es sich bei der Anzeige
um die oberste (oder einzige), mittlere oder letzte einer
Reihe von Anzeigen handelt.
PFEILTASTEN
Drücken Sie die Taste PFEIL NACH OBEN, um nach oben
zum nächsten auswählbaren Element oder zur nächsten
Zeile zu wechseln. Verwenden Sie bei der Eingabe von
Text die Taste PFEIL NACH OBEN, um zum vorherigen
Zeichen zurückzukehren.
