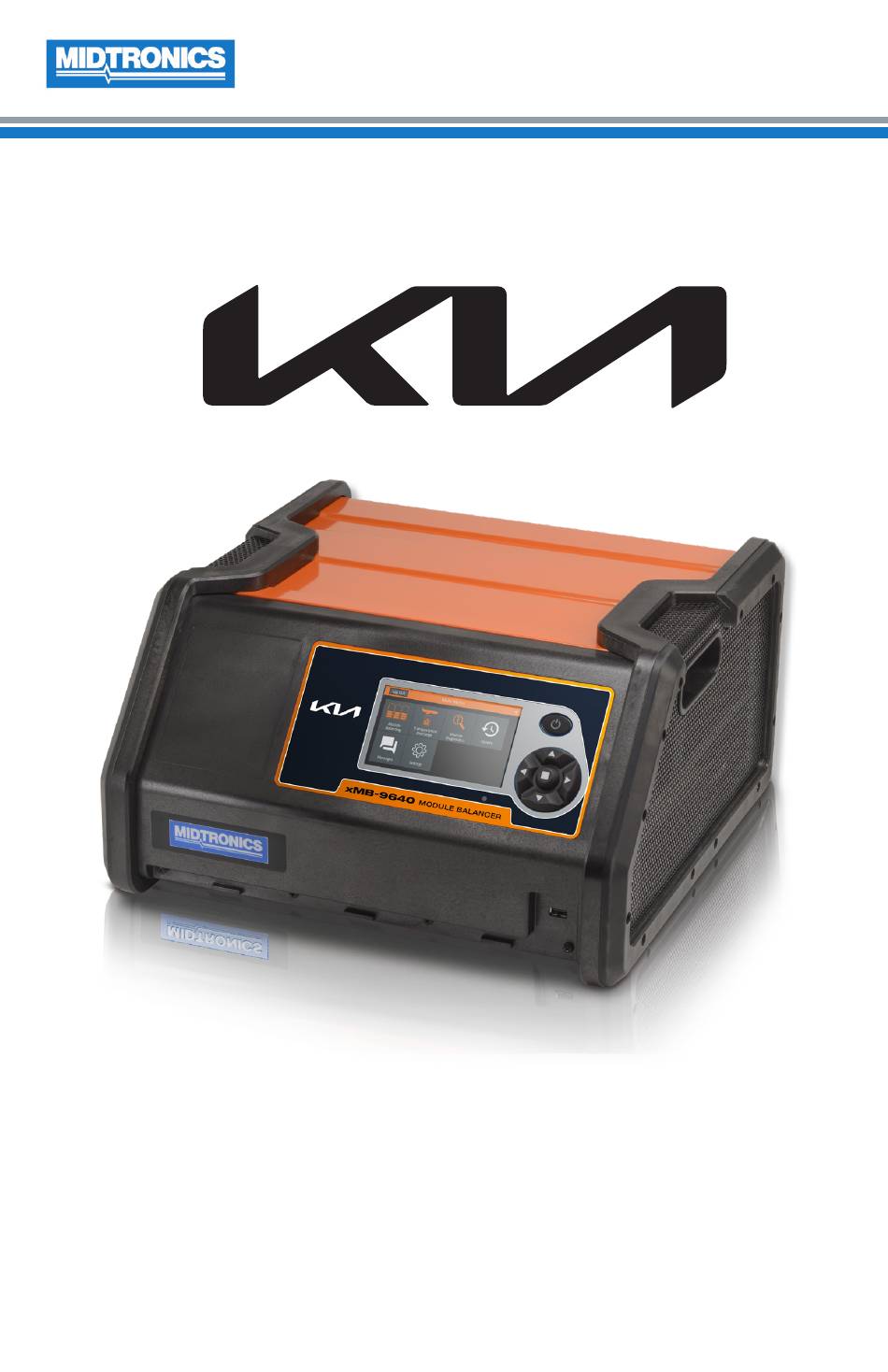

- Seite 1 September 2023 167-001118DE-A xMB-9640 Modulbalancer Bedienungsanleitung...
- Seite 2 Gefährliche Spannung. Dieses xMB-9640 darf nur in Keinesfalls Schutzabdeckungen entfernen. Innenräumen verwendet werden. Die Nichtbeachtung dieser Anweisung kann Das xMB-9640 keinesfalls im zu elektrischen Schlägen, zu Verletzungen Freien betreiben. oder zum Tod führen. Ein Betrieb des xMB-9640 im Auch Platinen und Prüfanschlüsse weisen eventuell Freien kann zu Geräteschäden eine Restspannung zu Masse auf.
- Seite 3 Druckereinstellungen Netzwerk hinzufügen WLAN-Drucker hinzufügen E-Mail 2 – Modulbalance Adresse zufügen Parameter Adresse bearbeiten Vorgehensweise Ausgewählte Adresse löschen Anweisungen 3 – Entladung für Transport Parameter Vorgehensweise Scannen Sie den QR-Code für digitale Handbücher und modulspezifische Anschlussanweisungen. KIA xMB-9640 Wissensdatenbank www.midtronics.com...
- Seite 4 • Regelmäßige Inspektionen und Pflegemaßnahmen werden dringend empfohlen, besonders wenn das xMB-9640 unter widrigen Bedingungen eingesetzt wird. • Auf Anzeichen für Überhitzung, Rost, Lackschäden und allgemeine Mängel achten. Falls Kor- rekturmaßnahmen erforderlich sind, wenden Sie sich bitte an Midtronics. Kontaktinformatio- nen auf der Rückseite des Umschlags.
- Seite 5 Stecker und nicht das Kabel fassen. 1.4 Das xMB-9640 darf nach einem harten Stoß, nach einem Fall oder bei anderweitigen Beschädi- gungen nicht in Betrieb genommen werden. Stattdessen Midtronics kontaktieren (siehe Kon- taktinformationen auf der Rückseite dieses Handbuchs).
- Seite 6 25 (7,6 m) 50 (15,2 m) 100 (30,5 m) 150 (45,6 m) *American Wire Gauge 3.4 Die Stecker und Steckdosen haben eigene Erdungskontakte und müssen auf Stecker und Steckdosen mit passenden Erdungskontakten abgestimmt werden. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 7 Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen. 1. Diese Anlage oder dieses Gerät darf keine schädlichen Störungen verursachen. 2. Diese Anlage oder dieses Gerät muss jegliche Störung akzeptieren. Dies schließt auch Interferenzen ein, die zu unerwünschtem Betrieb führen können. DIESE ANWEISUNGEN SICHER AUFBEWAHREN www.midtronics.com...
- Seite 8 100 – 240 , 50/60 Hz; 12 A max. • 5 Zoll Touchscreen • Ausgang: 48 V , 40 A 96 V , 20 A Luftfeuchtigkeit • 15% bis 85% r.F., nicht kondensierend Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 9 Vermeidung gefährlicher Bedingungen und Verletzungen. Das Schraubenschlüsselsymbol verweist auf Hinweise zur Vorgehensweise und hilfreiche Informationen. Diese Symbole zeigen an, welche Pfeiltasten auf der Tastatur für eine bestimmte Funktion gedrückt werden müssen. Fettgedruckte Die Texte von Displayoptionen sind durch Fettdruck hervorgehoben. Buchstaben www.midtronics.com...
- Seite 10 HINWEIS: Es ist normal, dass die Lüfter des xMB-9640 nach Ausschalten des Displays weiterlaufen. HINWEIS Rückansicht Anschluss des Hochspannungskabels Anschluss des Niederspannungskabels Sicherungsdeckel Netzkabelbuchse Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 11 Rückseite des xMB ein, wie im vorherigen Abschnitt beschrieben. Drücken Sie den Stecker hinein, bis er mit einem Klicken in der Buchse einrastet. Zum Lösen des Kabels die metallene Halteklammer drücken und entriegeln, dann den Stecker abziehen. www.midtronics.com...
- Seite 12 Wählen Sie die auf dem Bildschirm angezeigte Standardsprache des Controllers aus. Testergebnissprache Dient zur Auswahl der Controller-Standardsprache für alle angezeigten Tests und Testergebnisse. Geben Sie Ihren Benutzernamen oder Ihre ID ein und tippen Sie auf Weiter, um fortzufah- ren. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 13 Es wird eine Liste der gefundenen Drahtlosnetzwerke angezeigt und das ausgewählte Netzwerk durch gekennzeichnet. > • Tippen Sie auf , um auf die Netzwerksicherheits- und IP-Einstellungen zuzugreifen. Sicherheit Keine WPA/WPA2 PSK IP-Adresse DHCP Statisch Tippen Sie auf , um das ausgewählte Netzwerk zu konfigurieren. www.midtronics.com...
- Seite 14 Wenn die Händlernummer erkannt wird, werden Name und Adresse des Unternehmens angezeigt. Wenn korrekt, drücken Sie Bestätigen, um fortzufahren. Wenn die Händlernummer nicht gefunden wird, überprüfen Sie bitte die aktive WLAN-Ver- bindung, das Verwendungsland und die Händlernummer. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 15 Sobald bestätigt, ist Ihr Gerät nun mit den Einstellungen Ihres Händlerbetriebs eingerichtet. Drücken Sie Fertig , um fortzufahren. 10. Der Anmeldungsbildschirm erscheint. 11. Tippen Sie im Bildschirm "Sicherheitsausrüstung Bestätigung" auf Bestätigen, sobald die vorgeschriebene Sicherheitsausrüstung angelegt ist. 12. Das Hauptmenü wird angezeigt. www.midtronics.com...
- Seite 16 Folgen Sie den auf dem Bildschirm angezeigten Schritten für den Kabelanschluss und drü- cken Sie Weiter. Zellenspannung, Temperatur, „Zellen, V-Diff.“ (Zellenspannungsdifferenz) sowie Modulspan- nung überprüfen und Weiter drücken. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 17 2 – Modulbalance xMB-9640 Sobald das Modul erkannt und geprüft wurde, Weiter drücken, um den Abgleichvorgang bzw. die Modulbalancierung zu starten. Drücken Sie Beenden, um die Funktion zu beenden. Die Ergebnisse werden auf dem xMB-Display angezeigt. www.midtronics.com...
- Seite 18 Folgen Sie den auf dem Bildschirm angezeigten Schritten für den Kabelanschluss und drücken Sie Weiter. Zellenspannung, Temperatur, „Zellen, V-Diff.“ (Zellenspannungsdifferenz) sowie Modulspan- nung überprüfen und Weiter drücken. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 19 3 – Entladung für Transport xMB-9640 Weiter drücken, um den Vorgang „Entladung für Transport“ zu starten. Drücken Sie Beenden, um die Funktion zu beenden. Die Ergebnisse werden auf dem xMB-Display angezeigt. www.midtronics.com...
- Seite 20 Folgen Sie den auf dem Bildschirm angezeigten Schritten für den Kabelanschluss und drücken Sie Weiter. Die Parameter „Zellenspannung“, „Temperatur“, „Zellen, V-Diff.“ (Zellenspannungsdifferenz) und „Modulspannung“ prüfen. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 21 Entladesitzung unvollständig > Tippen Sie auf , um individuelle Testdetails anzusehen. Tippen Sie auf ∑ , um die Gesamtzahlen der letzten 7, 30 und 90 Tage anzuzeigen. Historie Verwenden Sie diese Funktion, um Ihre Verlaufsdaten auf USB zu exportieren. www.midtronics.com...
- Seite 22 Verwenden Sie „Versionsinformationen“, um Daten der Einheit anzuzeigen. Werksrückstellung Prüfen auf Updates © Rechtliche Hinweise Seriennummer 0987654321 Konfigurationsversion 192-411340-A00-0039 Datenversion 192-481341-A01-005 Steuerungsversion 192-001339-A00-0039 Version des Diagnosegeräts 192-211379A-25 Version des CVG-2-Geräts Kein Gerät konfiguriert OS-Version dca8000-eng 4.4.2 DEVR10_06 Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 23 Die gesamte Test-Historie und alle Testeinstellungen werden zurückgesetzt. WICHTIG: Alle vorherigen Änderungen der Originaleinstellungen werden überschrieben. Rechtliche Hinweise Zeigt Software-Attributsinformationen über die Midtronics Webseite an. Der Balancer muss mit dem Internet verbunden sein. Prüfen auf Updates Verwenden Sie diese Funktion, um über die Internetverbindung nach Updates für die Software des...
- Seite 24 Netzwerken zurückzukehren. Ein gibt das ausgewählte Netzwerk an. Netzwerk löschen Tippen Sie ein angezeigtes Netzwerk an. , um das Netzwerk zu löschen, und tippen Sie zum Bestätigen auf Ja. Tippen Sie auf Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 25 Eingegebene E-Mail-Accounts werden dem E-Mail-Adressbuch hinzugefügt. Häufig genutzte E-Mail-Adressen können dadurch aus der angezeigten Adressenliste ausgewählt werden und müssen nicht jedes Mal neu eingetippt werden. Adresse zufügen Servereinstellungen Adresse bearbeiten Adressbuch Ausgewählte Adresse Test-E-Mail senden löschen www.midtronics.com...
- Seite 26 , um die Adresse zu löschen und auf Ja, um zu bestätigen bzw. auf Abbrechen, um sie zu verlassen und zur E-Mail-Liste zurückzukehren. Anweisungen Scannen Sie den QR-Code für Anleitungen und modulspezifische Kabelinstalla- tionsanweisungen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 28 Produkte von Midtronics sind hinsichtlich Material und Verarbeitung frei von Mängeln. Diese Garantie gilt für einen Zeitraum von einem (1) Jahr ab Kaufdatum. Midtronics wird die Einheit nach eigenem Ermessen reparieren oder durch ein neues Gerät ersetzen. Diese eingeschränkte Garantie gilt nur für Midtronics-Produkte und erstreckt sich nicht auf andere Geräte, Statikschäden, Wasserschäden, Über-...
