Midtronics EXP-1000 Bedienungsanleitung Seite 15

EXP-1000 HD
Normaler
Gleich-
spannungs-
bereich
Wechsel-
spannung
der Wellen
Diagnose Maßnahme
KEINE FEHLER Die Generatorleistung liegt im normalen Bereich. Es wurde kein Problem erkannt.
KEINE SPANNUNG Der Generator liefert keinen Ladestrom an die Batterie.
√ Prüfen Sie den Keilriemen, um festzustellen, ob sich die Generatorscheibe dreht. Ersetzen Sie
gegebenenfalls einen gerissenen oder durchrutschenden Riemen, und wiederholen Sie den Test.
√ Prüfen Sie alle Verbindungen vom und zum Generator, vor allem die Verbindung zur Batterie. Im Fall
loser oder stark korrodierter Verbindungen reinigen oder ersetzen Sie das Kabel und wiederholen den
Test.
√ Wenn die Riemen und die Verbindungen in Ordnung sind, ersetzen Sie den Generator. (Bei älteren
Fahrzeugen mit außen angebrachtem Spannungsregler reicht es gegebenenfalls aus, den Regler zu
ersetzen.)
NIEDR.ANL.SPANN Der Generator liefert nicht genügend Strom, um die elektrischen Verbraucher des Systems zu versorgen
und die Batterie zu laden.
√ Prüfen Sie den Keilriemen, um festzustellen, ob sich die Generatorscheibe dreht. Ersetzen Sie
gegebenenfalls einen gerissenen oder durchrutschenden Riemen, und wiederholen Sie den Test.
√ Prüfen Sie die Verbindungen zwischen Generator und Batterie. Im Fall loser oder stark korrodierter
Verbindungen reinigen oder ersetzen Sie das Kabel und wiederholen den Test.
HOCHSPANNUNG Die vom Generator an die Batterie gelieferte Spannung übersteigt den normalen Bereich.
√ Vergewissern Sie sich, dass keine losen Verbindungen vorhanden sind und die Masseverbindung
in Ordnung ist. Falls keine Verbindungsprobleme vorliegen, ersetzen Sie den Generator. (Da bei den
meisten Generatoren der Spannungsregler integriert ist, muss der Generator komplett ausgetauscht
werden. Bei älteren Fahrzeugen mit außen angebrachtem Spannungsregler reicht es gegebenenfalls
aus, nur den Regler zu ersetzen.)
Diagnose Maßnahme
ZU HOHE Eine oder mehrere Dioden im Generator sind defekt, oder der Stator ist beschädigt. Dadurch wird zu viel
DIODENW. Strom oder Strom mit zu hoher Welligkeit an die Batterie geliefert.
√ Prüfen Sie die Stabilität der Generatorhalterung. Stellen Sie ferner sicher, dass sich die Riemen in
gutem Zustand befinden und ordnungsgemäß funktionieren. Wenn Halterung und Riemen in Ordnung
sind, ersetzen Sie den Generator.
PHASE OFFEN Das Testgerät hat im Generator eine offene Phase erkannt. Ersetzen Sie den Generator.
DIODE OFFEN Das Testgerät hat im Generator eine offene Diode erkannt. Ersetzen Sie den Generator.
DIODE DEFEKT Das Testgerät hat im Generator eine defekte Diode erkannt. Ersetzen Sie den Generator.
www.midtronics.com

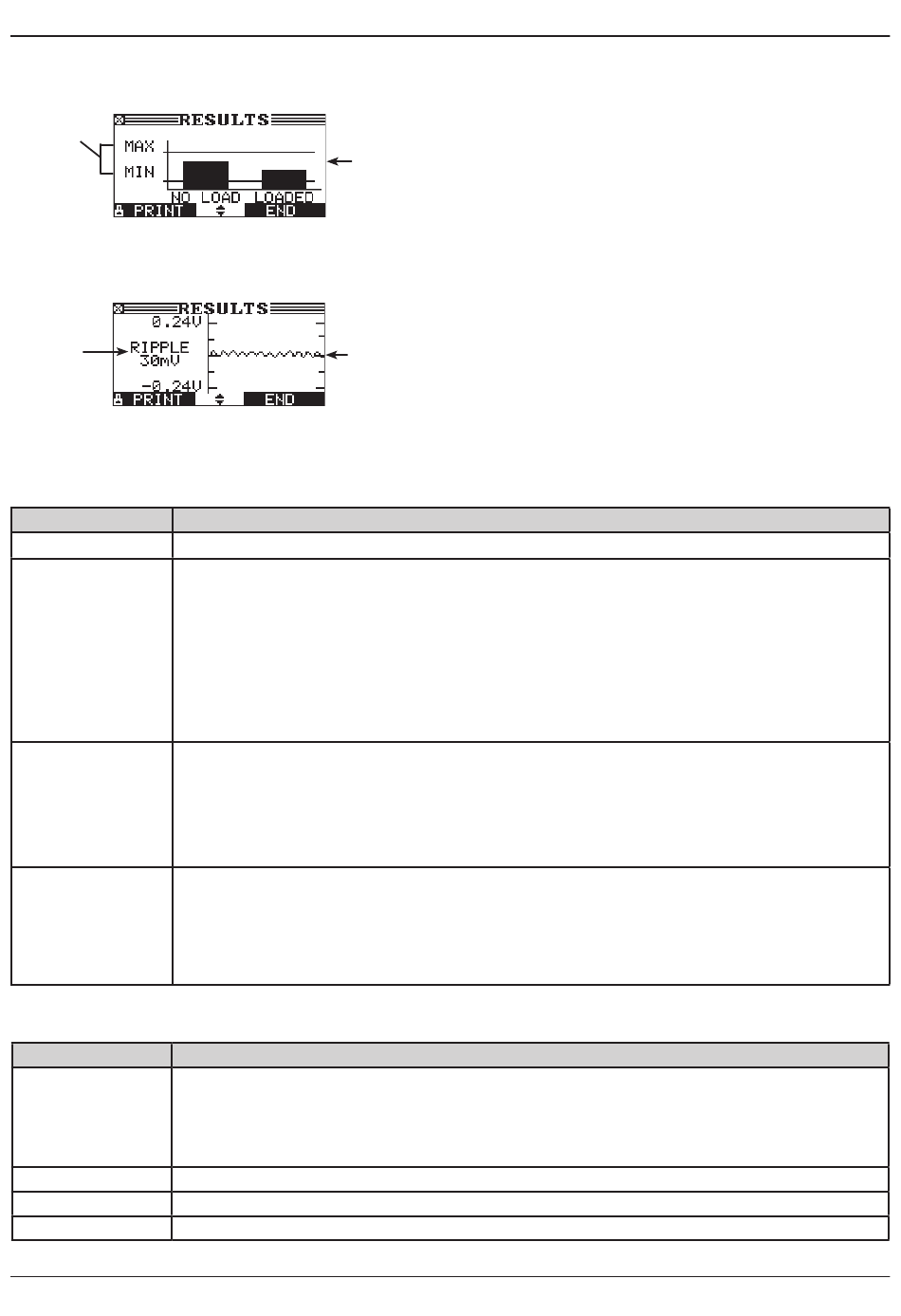

Balkendiagramm
zur Darstellung
der Gleichspan-
nung im norma-
len Bereich
bei einge-
schalteten und
ausgeschalteten
Verbrauchern
Diagramm
der Wellen-
form der
Diode
Diagnosen und Empfehlungen für den Generator
Diagnosen und Empfehlungen für die Diode
Kapitel 5: Systemtest
Midtronics B.V. Hoofdveste 6–8 Houten NL
