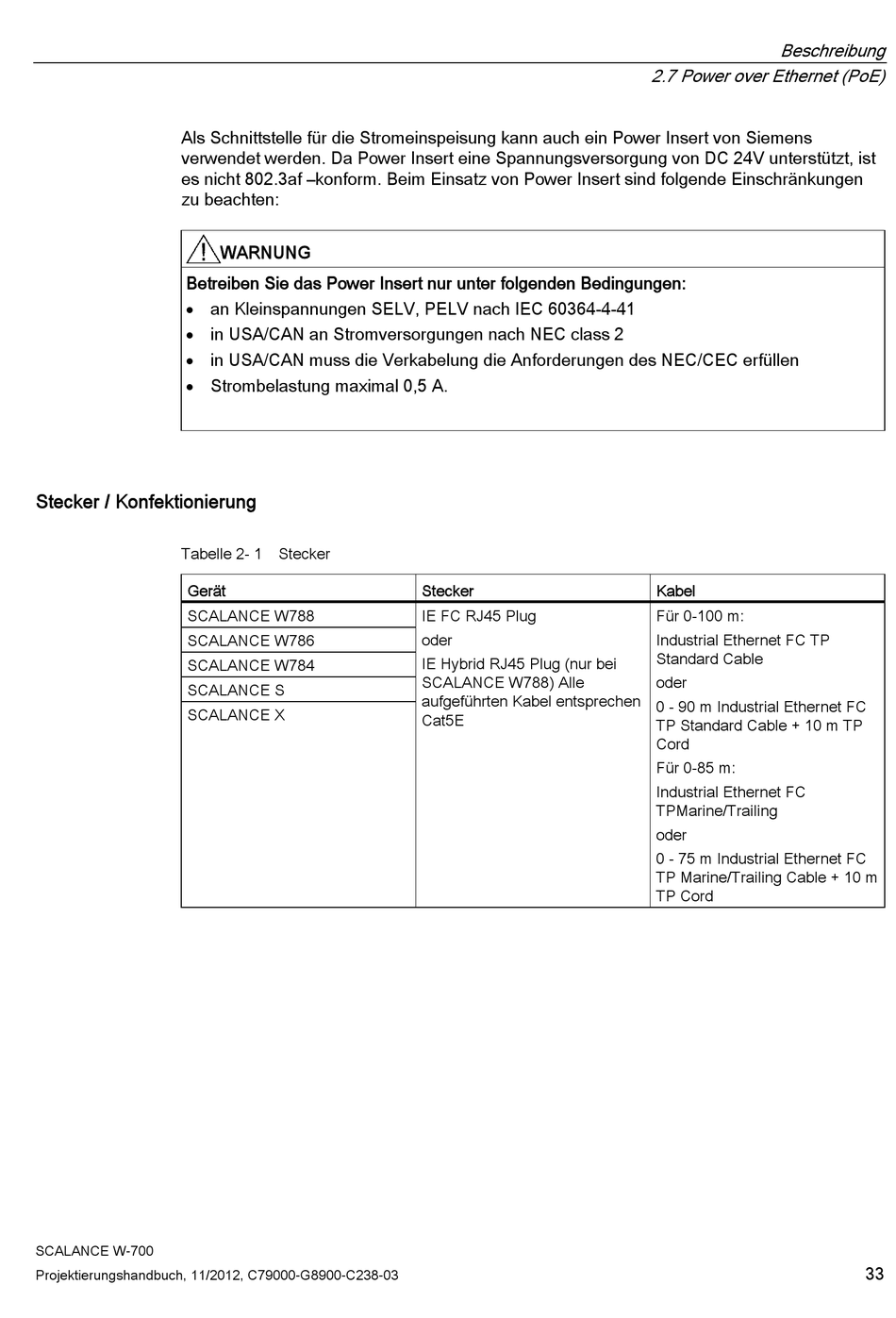

Siemens SIMATIC NET SCALANCE W-700 Handbuch Seite 33

Als Schnittstelle für die Stromeinspeisung kann auch ein Power Insert von Siemens
verwendet werden. Da Power Insert eine Spannungsversorgung von DC 24V unterstützt, ist
es nicht 802.3af –konform. Beim Einsatz von Power Insert sind folgende Einschränkungen
zu beachten:
Betreiben Sie das Power Insert nur unter folgenden Bedingungen:
 an Kleinspannungen SELV, PELV nach IEC 60364-4-41
 in USA/CAN an Stromversorgungen nach NEC class 2
 in USA/CAN muss die Verkabelung die Anforderungen des NEC/CEC erfüllen
 Strombelastung maximal 0,5 A.
Stecker / Konfektionierung
Tabelle 2- 1 Stecker
Gerät
SCALANCE W788
SCALANCE W786
SCALANCE W784
SCALANCE S
SCALANCE X
SCALANCE W-700
Projektierungshandbuch, 11/2012, C79000-G8900-C238-03
WARNUNG
Stecker
IE FC RJ45 Plug
oder
IE Hybrid RJ45 Plug (nur bei
SCALANCE W788) Alle
aufgeführten Kabel entsprechen
Cat5E
Beschreibung
2.7 Power over Ethernet (PoE)
Kabel
Für 0-100 m:
Industrial Ethernet FC TP
Standard Cable
oder
0 - 90 m Industrial Ethernet FC
TP Standard Cable + 10 m TP
Cord
Für 0-85 m:
Industrial Ethernet FC
TPMarine/Trailing
oder
0 - 75 m Industrial Ethernet FC
TP Marine/Trailing Cable + 10 m
TP Cord
