Siemens SIMATIC NET SCALANCE W-700 Handbuch Seite 20

Beschreibung
2.1 Netzstrukturen
Redundant Wireless LAN (RWLAN)
RWLAN ermöglicht eine redundante, drahtlose Verbindung zwischen zwei Access Points
SCALANCE W mit mindestens zwei WLAN-Schnittstellen. Dies dient zum Aufbau eines
redundanten Wireless Backbone, welches auf Grund seiner Lage nicht als verkabeltes Netz
aufgebaut werden kann, jedoch trotzdem erhöhte Anforderungen bzgl. der Verfügbarkeit
besitzt.
Bei der Konfiguration bieten sich zwei Alternativen. Der RWLAN-Partner kann sowohl über
seinen Namen als auch über seine MAC-Adresse konfiguriert werden.

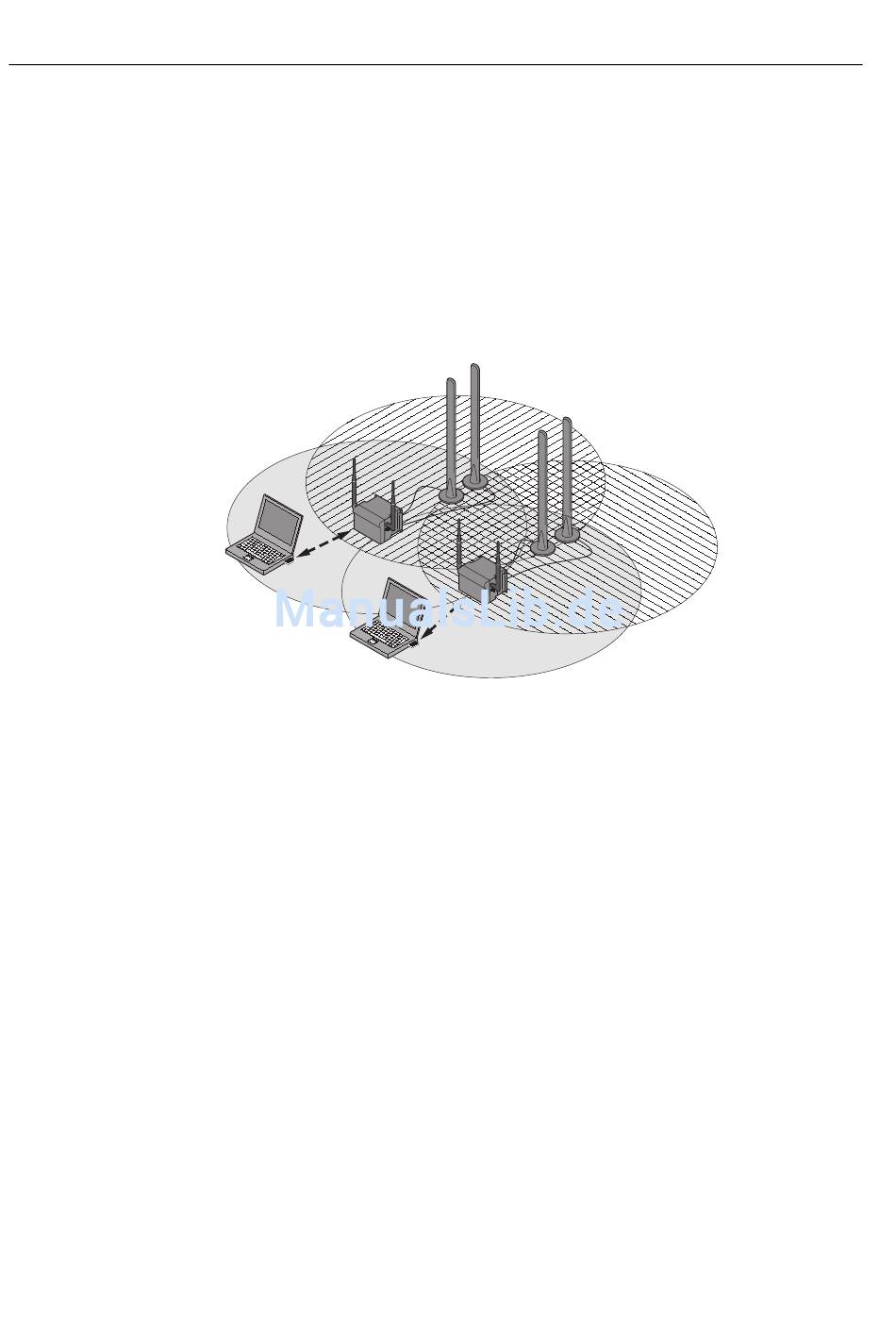

Bild 2-6
20
Realisierung von RWLAN mit zwei Access Points SCALANCE W mit mindestens zwei
WLAN-Schnittstellen. Der Datentransfer kann alternativ über eine der beiden Funkkarten
erfolgen.
A
Projektierungshandbuch, 11/2012, C79000-G8900-C238-03
B
SCALANCE W-700
