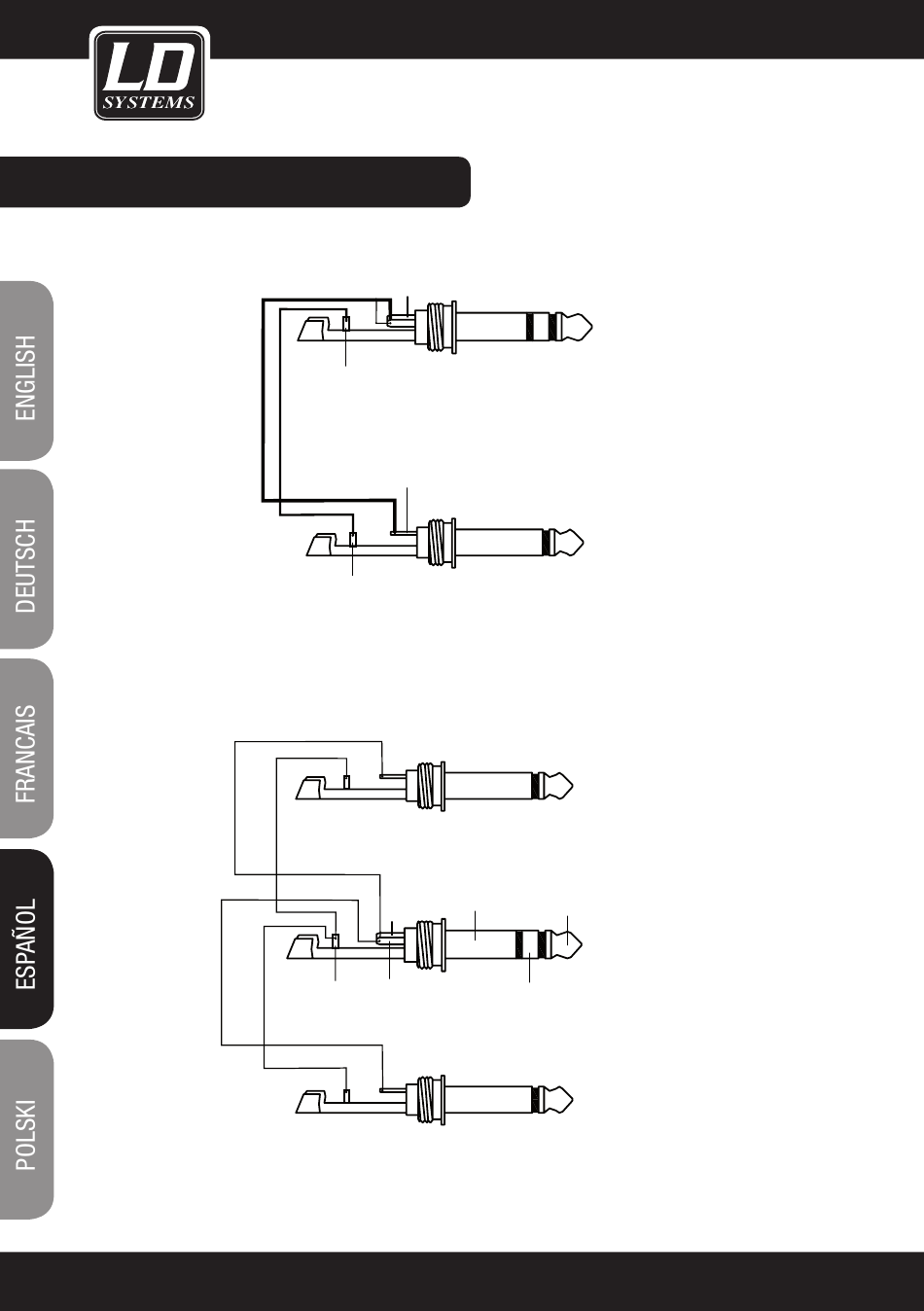

CONEXIÓN DEL CABLEADO:
Cable de conexión de salida a grabadora de cinta (permite usar el INSERT como salida directa a la vez que se
mantiene la ruta de la señal del canal)
Cable estéreo en Y para la conexión INSERT
Si el procesador no emplea un único jack para las conexiones de entrada/salida.
76
Anillo=Señal de retorno (conectar entre sí)
Pantalla=Masa/Malla
Punta=Señal
Pantalla=Masa/Malla
Pantalla=Masa/Malla
Punta
Anillo
Pantalla
Al INSERT
del canal
A entrada de grabado-
ra de cinta/equipo de
efectos
A entrada del
procesador
Punta=Canal envío
Al INSERT del
canal
Anillo=Señal de
retorno
A salida del
procesador
