Verdrahtung Der Audiokabel - LD Systems LD LAX8D Bedienungsanleitung

Der LAX8D-Mixer bietet zahlreiche Möglichkeiten für den symmetrischen oder unsymmetrischen Anschluss Ihres
Equipments, die im Folgenden erläutert werden.
Strain Clamp
Strain Clamp
Strain Clamp
Hot (+)
Cold (-)
Anschluss: Symmetrische Mikrofone (unsymmet-
rische Anschlüsse erfordern Verbindung zwischen
Pol 1 und Pol 3) Stecker: 3-Pol-XLR male (Abbil-
dung: Lötseite, innen)

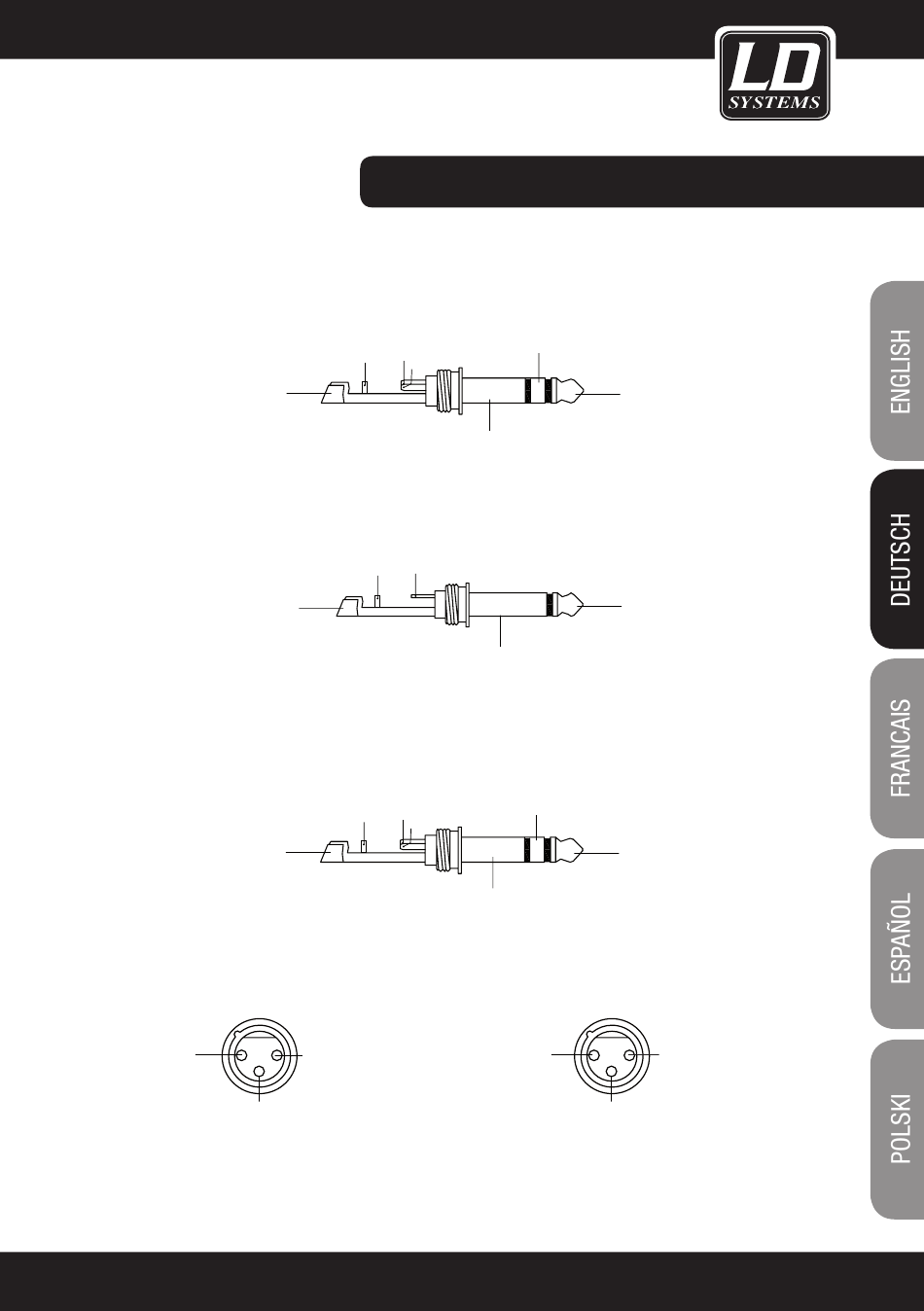

VERDRAHTUNG DER AUDIOKABEL:

Tip
Sleeve
Ring
Sleeve=Ground/Screen
Anschluss: Kopfhörer, Stereo-Return
6,3-mm-Stereoklinke (TRS)
Tip
Sleeve
Sleeve=Ground/Screen
Anschluss: Mono-Line-In, 6,3-mm-Monoklinke (TS)
6,3-mm-Monoklinke (TS)
Tip
Sleeve
Ring
Sleeve=Ground/Screen
Anschluss: Kanal-Inserts (Post-Gain)
6,3-mm-Stereoklinke (TRS)
Ground/Screen
2
1
3
Ring=Right Signal
Tip=Left Signal
Tip=Signal
Ring=Return Signal
Tip=Send Signal
Hot (+)
2
1
3
Cold (-)
Anschluss: Summe L/R (unsymmetrischer Anschluss:
Pol 3 nicht verbunden) Buchse: 3-Pol-XLR (Abbil-
dung: Lötseite, innen)
Ground/Screen
