Konfigurationen mit zwei Controllern – Direct-Attach
Eine Konfiguration mit zwei Controllern verbessert die Anwendungsverfügbarkeit, da im Falle eines Controller-Ausfalls der betroffene
Controller ein Failover auf den funktionsfähigen Partner-Controller ausführt, wodurch es nur zu einer geringen Unterbrechung des
Datenflusses kommt. Ein ausgefallener Controller kann ausgetauscht werden, ohne ein Herunterfahren des Speichersystems notwendig zu
machen. In einem System mit zwei Controllern verwenden Hosts LUN-Informationen von beiden Controllern, um zu erkennen, welche der
bis zu vier Pfade für ein bestimmtes Speicher-Volume zur Verfügung stehen. Wenn MPIO-Software installiert ist, kann ein Host einen
beliebigen, verfügbaren Datenpfad nutzen, um auf ein Volume im Besitz eines der beiden Controller zuzugreifen. Der Pfad, der für die
höchste Leistung sorgt, führt durch die Hostports des im Besitz des Volumes befindlichen Controllers. Die beiden Controller teilen sich
einen Satz mit 1024 LUNs (0–1023), die für die Zuordnung von Volumes zu Hosts verwendet werden (siehe Abschnitt zur Volume-
Zuordnung im Administratorhandbuch).

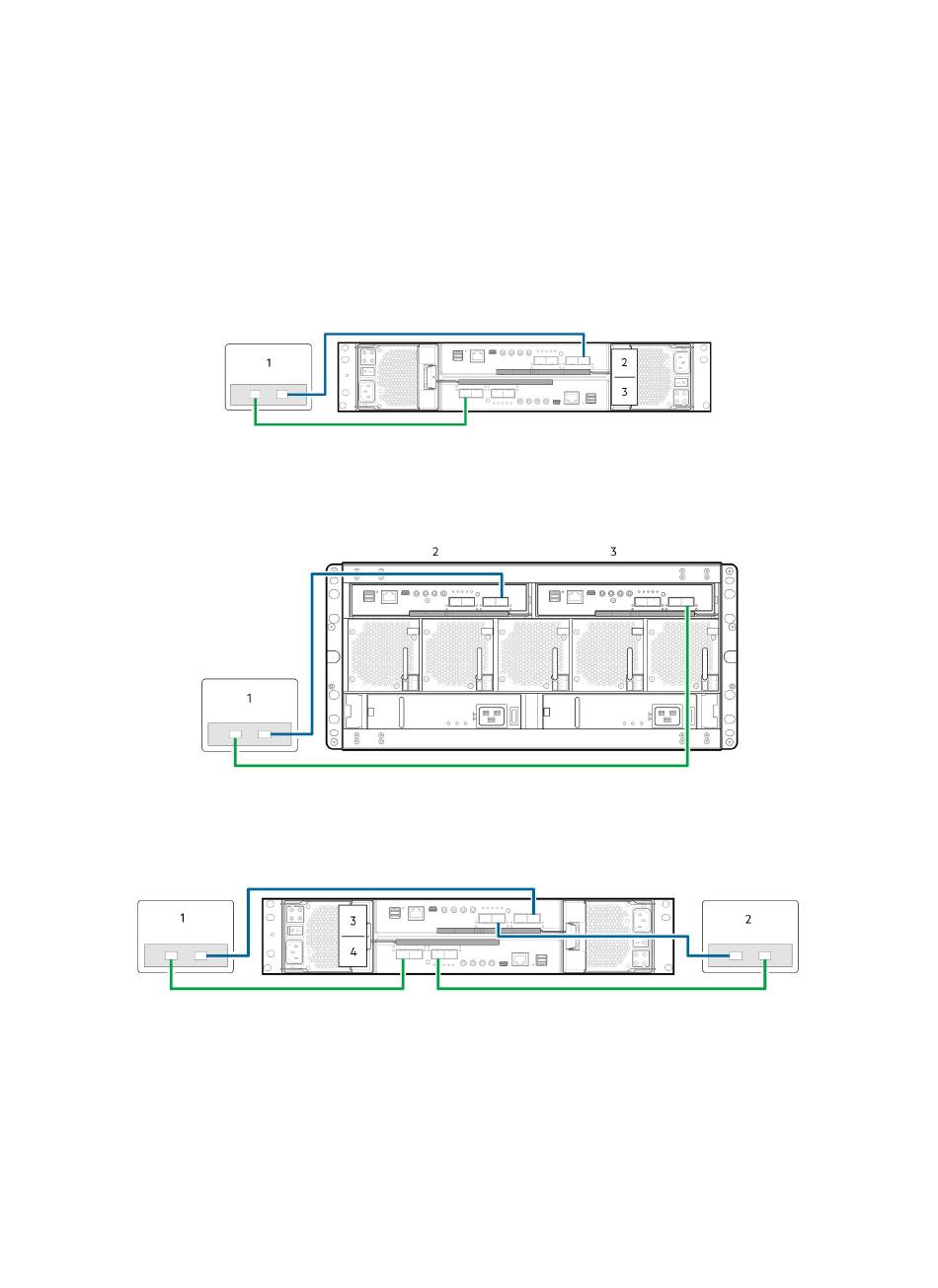

Abbildung 20. Verbinden von Hosts: 2HE-Direct-AttachME4-Serie – ein Server / ein HBA / zwei Pfade
1
Server
3
Controller-Modul in Steckplatz B
Abbildung 21. Verbinden von Hosts: 5U-Direct-AttachME4-Serie – ein Server / ein HBA / zwei Pfade
1
Server
3
Controller-Modul in Steckplatz A
Abbildung 22. Verbinden von Hosts: 2HE-Direct-AttachME4-Serie – zwei Server / ein HBA pro Server / zwei Pfade
1
Server 1
3
Controller-Modul in Steckplatz A
2
Controller-Modul in Steckplatz A
2
Server
4
Controller-Modul in Steckplatz B
2
Server 2
4
Controller-Modul in Steckplatz B
Verkabeln von Hostservern und Speichersystem
31
