DPE Komponentenbeschreibungen
DPEintegriertes Modul und Karte mit 4 Ports
Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch
12
Info zu integriertes Moduln
Jeder SP-Baugruppe enthält einen integriertes Modul, der einen Karte mit 4 Ports für
Konnektivität enthalten kann.
Hinweis
Beide SP-Baugruppen müssen denselben Typ von integriertes Modul in denselben
Steckplätzen aufweisen.
Das integriertes Modul umfasst die folgenden Komponenten:
Ein Karte mit 4 Ports
l
Eine NMI-Taste (Non-Maskable Interrupt)
l
Zwei Mini-SAS HD-Back-End-Ports
l
Zwei RJ-45-LAN-Anschlüsse
l
n
Systemmanagement-Port ( )
Serviceport ( )
n
Ein USB 3.0-Port
l
Ein Mini-USB-Port (nicht verwendet)
l
Ein serieller DB9-Port (Servicezugriff)
l
Hinweis
Die folgende Abbildung zeigt die Position dieser Komponenten auf dem integriertes
Modul in SP-Baugruppe A. Die Position der Komponenten in SP-Baugruppe B wird
gespiegelt.

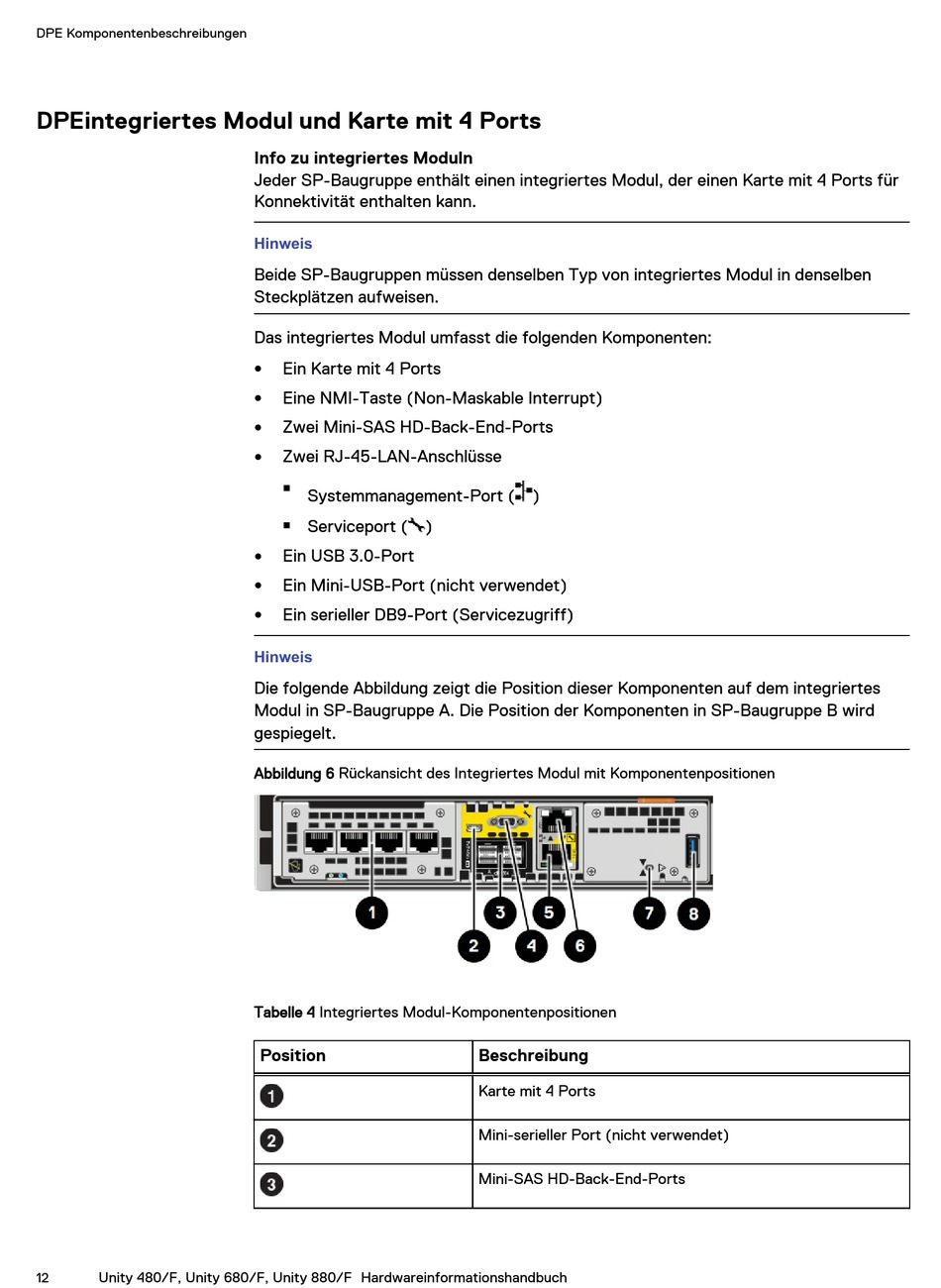

Abbildung 6 Rückansicht des Integriertes Modul mit Komponentenpositionen
Tabelle 4 Integriertes Modul-Komponentenpositionen
Position
Beschreibung
Karte mit 4 Ports
Mini-serieller Port (nicht verwendet)
Mini-SAS HD-Back-End-Ports
