ANMERKUNG:
Sie können die Blende von der 2HE-Gehäusevorderseite abnehmen, indem Sie die oben angegebenen Schritte in
umgekehrter Reihenfolge durchführen.
Installieren des 5U-Gehäuses
Das 5HE84-Gehäuse wird ohne installierte Datenträger geliefert. Installieren Sie das Gehäuse aufgrund seines Gewichts ohne installierte
DDICs im Rack und entfernen Sie die rückseitigen CRUs, um das Gehäusegewicht weiter zu verringern.
Der anpassbare Bereich des Schienen-Kits von der Innenseite des vorderen Holms zur Innenseite des hinteren Holms beträgt 660–840 mm.
Diese Maße eignen sich für ein 1 m tiefes Rack mit der Spezifikation IEC 60297.
1
Entfernen Sie die Tür aus dem Rack, um den Zugriff zu erleichtern.
2
Stellen Sie sicher, dass die vormontierten Schienen so kurz wie möglich sind (siehe auch entsprechendes Etikett auf der Innenseite
der Schiene).
3
Machen Sie die Führungsstifte der Schienen vorne im Rack ausfindig und fahren Sie den Führungsschienenbausatz zur vollen Länge
aus, um die rückseitigen Führungsstifte anzubringen. Stellen Sie sicher, dass die Stifte vollständig in den quadratischen oder runden
Öffnungen in den Rack-Holmen eingesetzt sind.

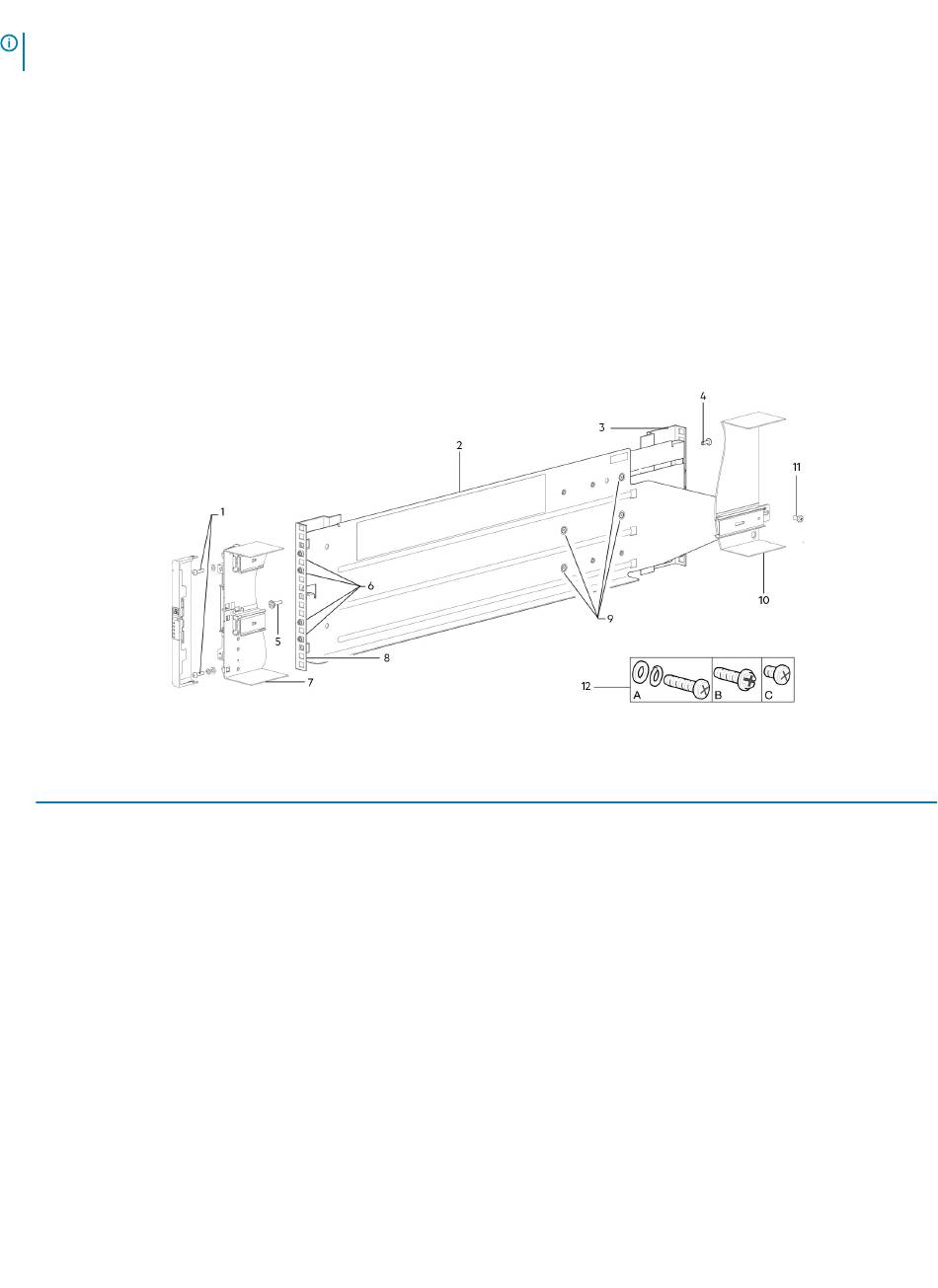

Abbildung 12. Befestigen der Halterung an der Schiene (dargestellt ist der linke Handlauf des 5U-Gehäuses)
Element
Beschreibung
1
Befestigungsschrauben (A)
2
Linke Schiene
3
Hinterer Rack-Holm (quadratische Öffnung)
4
Klemmschraube (B)
5
Klemmschraube (B)
6
Führungsstifte der Schiene (4 pro Schiene)
7
Ausschnitt des 5HE84-Gehäuses zur
Anschauung dargestellt
4
Ziehen Sie alle Klemmschrauben an sowie die Sicherungsschrauben der mittleren Führungsschiene.
5
Stellen Sie sicher, dass die vier hinteren Distanzklammern (nicht abgebildet) an der Kante des Rack-Holms angebracht sind.
6
Schieben Sie das Gehäuse hinein, bis es vollständig auf seinen Schienen sitzt.
7
Befestigen Sie die Vorderseite des Gehäuses mithilfe der Gehäusebefestigungsschrauben (x4), wie gezeigt in
der Halterung an der Schiene (dargestellt ist der linke Handlauf des
8
Befestigen Sie die Rückseite des Gehäuses mit den Gehäusebefestigungsschrauben für die Rückseite an der beweglichen Halterung.
Element
Beschreibung
8
Vorderer Rack-Holm (quadratische Öffnung)
9
Sicherungsschrauben für mittlere Führungsschiene
10
Ausschnitt des 5HE84-Gehäuses zur Anschauung
dargestellt
11
Befestigungsschraube (C)
12
Schlüssel: Schienen-Kit-Befestigungen in
Rackmontage
(A = Befestigungsschraube.; B = Klemmschraube.;
C = Befestigungsschraube)
5U-Gehäuses).
Installieren der Gehäuse im Rack
Abbildung 12. Befestigen
