8

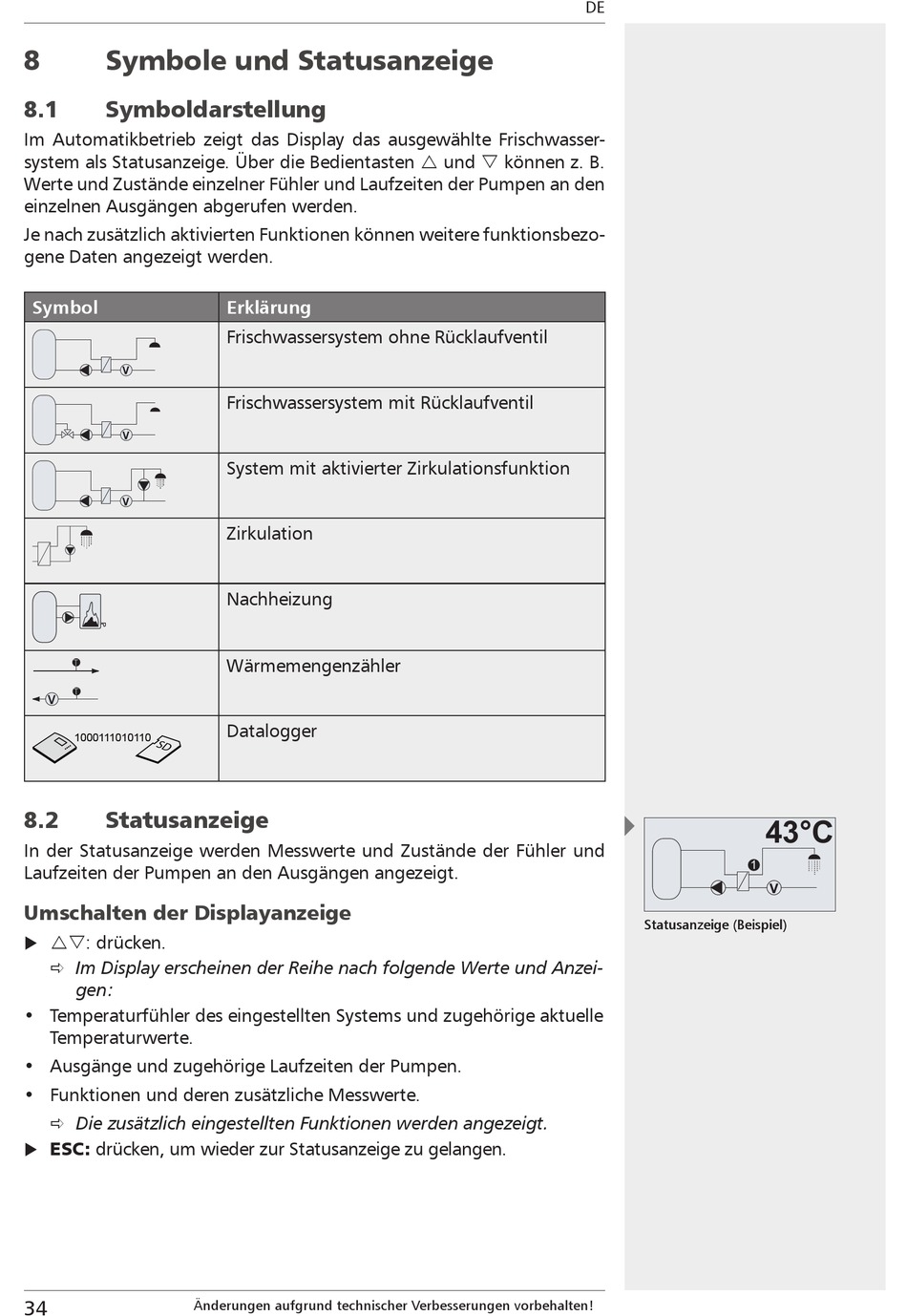

Symbole und Statusanzeige

8.1

Symboldarstellung

Im Automatikbetrieb zeigt das Display das ausgewählte Frischwasser-
system als Statusanzeige. Über die Bedientasten  und  können z. B.
Werte und Zustände einzelner Fühler und Laufzeiten der Pumpen an den
einzelnen Ausgängen abgerufen werden.
Je nach zusätzlich aktivierten Funktionen können weitere funktionsbezo-
gene Daten angezeigt werden.
Symbol
V
V
V
T
T
V
1000111010110
8.2

Statusanzeige

In der Statusanzeige werden Messwerte und Zustände der Fühler und
Laufzeiten der Pumpen an den Ausgängen angezeigt.

Umschalten der Displayanzeige

: drücken.

Im Display erscheinen der Reihe nach folgende Werte und Anzei-

gen:
• Temperaturfühler des eingestellten Systems und zugehörige aktuelle
Temperaturwerte.
• Ausgänge und zugehörige Laufzeiten der Pumpen.
• Funktionen und deren zusätzliche Messwerte.
Die zusätzlich eingestellten Funktionen werden angezeigt.

ESC: drücken, um wieder zur Statusanzeige zu gelangen.

34
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Erklärung
Frischwassersystem ohne Rücklaufventil
Frischwassersystem mit Rücklaufventil
System mit aktivierter Zirkulationsfunktion
Zirkulation
Nachheizung
Wärmemengenzähler
Datalogger
DE
 
1 1
Statusanzeige (Beispiel) Statusanzeige (Beispiel)
43°C 43°C
V V
