GEZE Slimdrive SL NT Serie Vormontageanleitung
Vorschau ausblenden Andere Handbücher für Slimdrive SL NT Serie:

Werbung

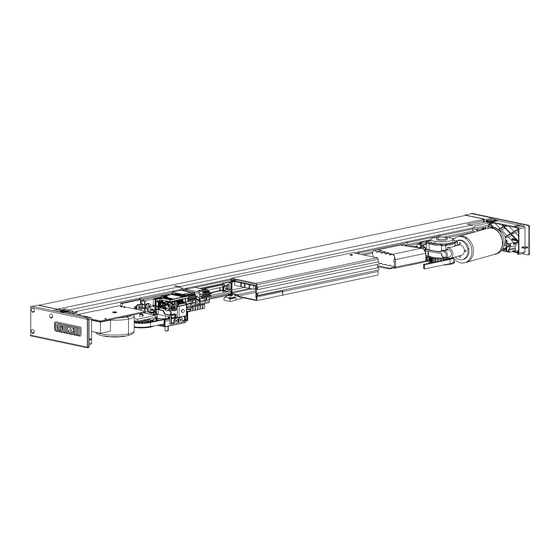

Slimdrive SL NT
DE Vormontageanleitung
Produktfamilie
188622-02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GEZE Slimdrive SL NT Serie

  • Seite 1 Slimdrive SL NT DE Vormontageanleitung Produktfamilie 188622-02...
  • Seite 2: Inhaltsverzeichnis

    Slimdrive SL NT Produktfamilie Inhaltsverzeichnis Einführung .................................3 Symbole und Darstellungsmittel ................................3 Revisionen und Gültigkeit .....................................3 Produkthaftung .........................................3 Mitgeltende Dokumente ....................................3 Grundlegende Sicherheitshinweise ........................4 Bestimmungsgemäße Verwendung .................................4 Sicherheitshinweise ......................................4 Sicherheitsbewusstes Arbeiten ...................................5 Umweltbewusstes Arbeiten ..................................5 Sicherheitshinweise zu Transport und Lagerung ..........................5 Qualifikation ........................................5 Zu diesem Dokument ............................6 Überblick ..................................6...
  • Seite 3: Einführung

    Slimdrive SL NT Produktfamilie Einführung Einführung 1. 1 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. Warnsymbol Warnwort Bedeutung Gefahren für Personen.
  • Seite 4: Grundlegende Sicherheitshinweise

    GEZE autorisiert sind. à Für sicherheitstechnische Prüfungen sind die länderspezifischen Gesetze und Vorschriften zu beachten. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt.
  • Seite 5: Sicherheitsbewusstes Arbeiten

    Slimdrive SL NT Produktfamilie Grundlegende Sicherheitshinweise Sicherheitsbewusstes Arbeiten à Arbeitsplatz gegen unbefugtes Betreten sichern. à Nur die im Kabelplan angegebenen Kabel verwenden. Schirme gemäß Anschlussplan auflegen. à Lose, antriebsinterne Kabel mit Kabelbindern sichern. à Vor Arbeiten an der Elektrik: à Den Antrieb vom 230-V-Netz trennen und gegen Wiedereinschalten sichern. Spannungsfreiheit prüfen. à...
  • Seite 6: Zu Diesem Dokument

    Diese Anleitung beschreibt die Vormontage der automatischen Schiebetürantriebe der Slimdrive SL NT Produkt- familie. Überblick 4. 1 Pläne Nummer Name 70511-0-001 Antriebszeichnung GEZE Slimdrive SL NT, Antriebe 70511-2-0200 Bauteilzeichnung Haube auf Maß 70511-2-0209 Bauteilzeichnung Laufschiene auf Maß SL NT 70511-2-0231 Bauteilzeichnung...
  • Seite 7: Komponenten Und Baugruppen

    Slimdrive SL NT Produktfamilie Überblick Komponenten und Baugruppen Diese Abbildungen zeigen die Ausstattung eines Standard-Antriebs in 2-flügeliger sowie 1-flügeliger Ausfüh- rung. Je nach Ausstattung oder Ausführung des Antriebs kann der Aufbau der Baugruppen abweichen. Genaue Anga- ben zur Positionierung der einzelnen Komponenten sind in der Antriebszeichnung zu finden. 2-flügelig 17 16 16 15...
  • Seite 8: Vormontage

    Vormontage Slimdrive SL NT Produktfamilie Vormontage Für die Ausführung der Vormontagearbeiten ist die aktuelle Antriebszeichnung maßgebend. Alle Bauelemente müssen gemäß der Antriebszeichnung festgelegt und montiert werden. 5. 1 Laufschiene und Haube bearbeiten Profile auf Beschädigungen prüfen. Laufschiene und Haube auf gewünschte Länge ablängen (siehe Bearbeitungszeichnungen, Kapitel 4.1). Prüfen, ob zusätzliche Befestigungsbohrungen notwendig sind (siehe Bearbeitungszeichnungen (Laufschiene auf Maß) Kapitel 4.1).
  • Seite 9: Kontakt An Der Zahnriemenverriegelung (Option) Anschließen

    Slimdrive SL NT Produktfamilie Vormontage Kontakt an der Zahnriemenverriegelung (Option) anschließen Schrauben (2) am Rückmeldeschalter (1) der Zahnriemen-Verriegelung entfernen. Alarmkontaktschalter (3) auf den Rückmelde- schalter (1) aufsetzen. Beide Schalter mit der längeren Schraube (2) aus dem Nachrüstset an der Zahnriemen-Verrie- gelung befestigen.
  • Seite 10: Modulträger Rechts Montieren

    Vormontage Slimdrive SL NT Produktfamilie 5.5.2 Modulträger rechts montieren Modulträger rechts gemäß Zeichnung montieren. Modulträger rechts FR/FR DUO Der hier dargestellte Modulträger ist beispielhaft gewählt. Die Einbaumaße Ihres verwendeten Modulträgers finden Sie in der jeweiligen Bauteilzeichnung (siehe Kapitel 4.1). Nutensteine in Modulträger schieben. Komponenten mit den dafür vorgesehenen Schrauben gemäß...
  • Seite 11: Getriebemotor Und Steuerung Verbinden

    Slimdrive SL NT Produktfamilie Vormontage Getriebemotor und Steuerung verbinden Slimdrive SL NT Drehgeberkabel (2) und Motoranschlusskabel (3) zur Steuerung verlegen. Stecker in Steuerung (4) einstecken. Slimdrive SL NT-FR Drehgeberkabel (2), Motoranschlusskabel (3) und Motoranschlusskabel des zweiten Motors (1) zur Steuerung verlegen. Stecker in Steuerung (4) einstecken.
  • Seite 12: Vormontierte Modulträger, Links Und Rechts Vorpositionieren

    Vormontage Slimdrive SL NT Produktfamilie Vormontierte Modulträger, links und rechts vorpositionieren Vormontierte Modulträger, links (2) und rechts (3) mit je einer Schraube an der Laufschiene (1) fixieren. Empfehlung: Position der Modulträger, links (2) und rechts (3) auf der Laufschiene (1) markieren. Transformator und Steuerung verbinden Darauf achten, dass Kabel so abgelängt und verlegt werden, dass diese beim Aufsetzen der Haube nicht ein- geklemmt und nicht mit sich bewegenden Komponenten in Berührung kommen können.
  • Seite 13 Slimdrive SL NT Produktfamilie Vormontage Kabelhalter DCU (4) an Steuerung befestigen Transformator-Kabel (1) zwischen Steuerung (2) und Modulträger (5) führen. * Alternativ kann das Transformator-Kabel (1) auch an der Steuerung vorne befestigt werden. Transformator-Kabel (1) an Lüsterklemme (6) des Transformators montieren.
  • Seite 14: 5. 1 0 Zahnriemen-Verriegelung (Option) Und Steuerung Verbinden

    Vormontage Slimdrive SL NT Produktfamilie 5. 1 0 Zahnriemen-Verriegelung (Option) und Steuerung verbinden Kabel Zahnriemen-Verriegelung (1) an der Steu- erung (2) einstecken. Kabel Zahnriemen-Verriegelung (1) durch die Kabelhalter zur Zahnriemen-Verriegelung (Opti- on) (3) verlegen, eventuell ablängen, abisolieren und isolierte Aderendhülsen anbringen. Zahnriemen-Verriegelung gemäß...
  • Seite 15: 5. 1 1 Transformator-Erdung Montieren

    Slimdrive SL NT Produktfamilie Vormontage 5. 1 1 Transformator-Erdung montieren Genaue Angaben zur Positionierung der einzelnen Komponenten sind in der Antriebszeichnung zu finden. In Abhängigkeit der Antriebslänge 1 oder 2 Erdungspunkte montieren (siehe Antriebszeichnung): à neben dem Modulträger links (siehe Abbildung) à...
  • Seite 16: 5. 1 2 Akku Und Steuerung Verbinden

    Gerätesicherheitsprüfung und Produktionstest Slimdrive SL NT Produktfamilie 5. 1 2 Akku und Steuerung verbinden VORSICHT! Verletzungsgefahr durch Stoßen und Quetschen! Bei eingestecktem Akku-Kabel (1) kann sich das Riemenrad am Getriebemotor unvermittelt bewegen. Nicht in den Bereich beweglicher Teile greifen. Prüfen, ob das Akku-Kabel (1) lang genug ist. Ggf.
  • Seite 17: Kabel Ausstecken

    Die Position der Bohrung muss vor Ort überprüft werden. Je nach Positionierung der Antriebskomponenten können hier geringfügige Abweichungen entstehen. GEZE empfiehlt daher, die Bohrung erst auf der Baustelle vorzunehmen, wenn die genaue Position der Zahn- riemen-Verriegelung bekannt ist. Maßangaben für das Maß C finden Sie in der Bearbeitungszeichnung der Haube.
  • Seite 18: Einhängestücke Montieren

    Montagevorbereitung Slimdrive SL NT Produktfamilie Einhängestücke montieren 7.2. 1 Hauben-Einhängestück montieren Hauben-Einhängestück (1) in den oberen oder unteren Schraubenkanal der Haube (2) schie- ben. Hauben-Einhängestück (1) rechts und links mit ca. 50 mm Abstand vom Haubenende. mit 2 Schrauben sichern (Anziehmoment max. 1,5 Nm).
  • Seite 19: Seitenplatten-Einhängestück Montieren

    Slimdrive SL NT Produktfamilie Montagevorbereitung 7.2.2 Seitenplatten-Einhängestück montieren Seitenplatten-Einhängestück (2) mit Linsen- schraube (3) in Seitenplatten (1) links und rechts schrauben (Anziehdrehmoment 1,5 Nm). Haubenerdung montieren Am linken Ende der Haube (1) den Aufnahme- bolzen der Haubenerdung (2) bündig in die Nut der Haube (1) einschlagen.
  • Seite 20 E-Mail: leonberg.de@geze.com Baltic States – Iberia Scandinavia – Norway Lithuania / Latvia / Estonia GEZE Iberia S.R.L. GEZE Scandinavia AB avd. Norge GEZE GmbH E-Mail: norge.se@geze.com E-Mail: baltic-states@geze.com E-Mail: info.es@geze.com Niederlassung Süd-Ost www.geze.no www.geze.es Tel. +49 (0) 7152 203 6440 E-Mail: muenchen.de@geze.com...
