Installationshinweise
1. Vor der Installation sind alle Rohre (Verbindungs- und Abflussrohre) und Kabel (Verbin-
dungskabel der Kabelfernbedienung, des Innen- und Außengerätes) für den glatten
Verlauf der Installation vorzubereiten.
2. Bohren Sie Öffnungen in die Decke aus. Die Versteifung der Decke kann erforderlich
sein, damit sie eben ist und nicht vibriert. Die Details besprechen Sie mit dem Benutzer
oder der Baufirma.
3. Wenn die Decke nicht stark genug ist, verwenden Sie als Träger die Stahlprofile. Befes-
tigen Sie das Gerät zum Träger.

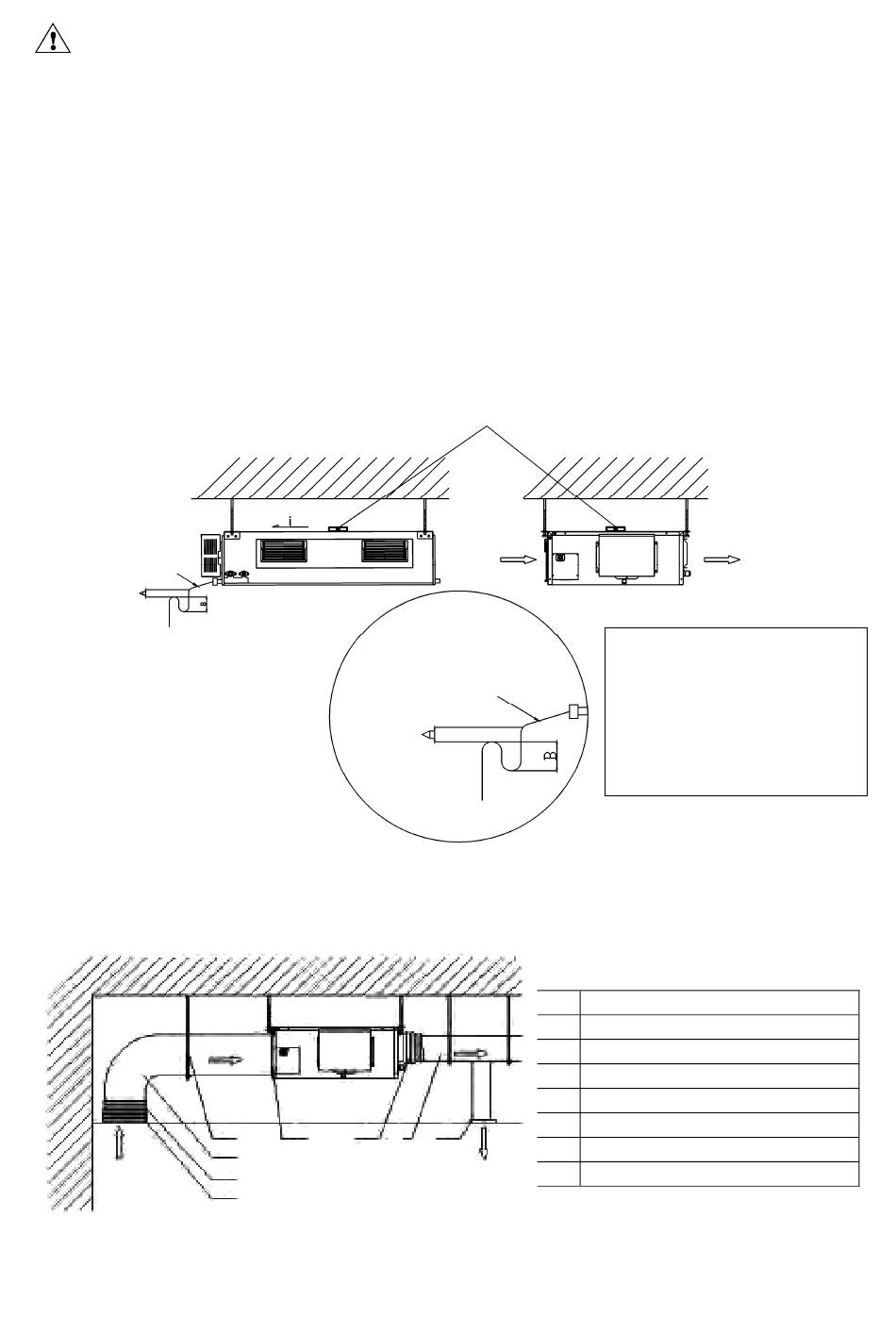

Prüfung der waagerechten Lage des Innengerätes
Nach der Montage des Innengerätes muss geprüft werden, ob das ganze Gerät in der
waagerechten Lage ist. Das Gerät muss waagerecht angebracht sein, aber das Abfluss-
rohr muss mit einer Neigung eingebaut werden, um das Kondenswasser gut abzuführen.
Abfluss-
rohr
Installation der rechtwinkligen Luftleitung
Vergrößerter Ausschnitt
Abflussrohr
1
5
3
6
2
3
4
Wasserwaage
Luft-
einlass
Abb. 35
Nr. Bezeichnung
1
2
3
4
5
7
6
7
Abb. 36
– 31 –
Luft-
auslass
Weil Unterdruck im Gerät ist,
muss Siphon erzeugt werden.
Die Anforderungen sind:
A = B ≥ P / 10 + 20 (mm)
P ist in Pa gemessener,
absoluter Druck im Gerät.
Gehänge
Rohr des Lufteinlasses
Ansatz
Lufteinlass
Filter
Hauptrohr der Luftverteilung
Luftauslass
