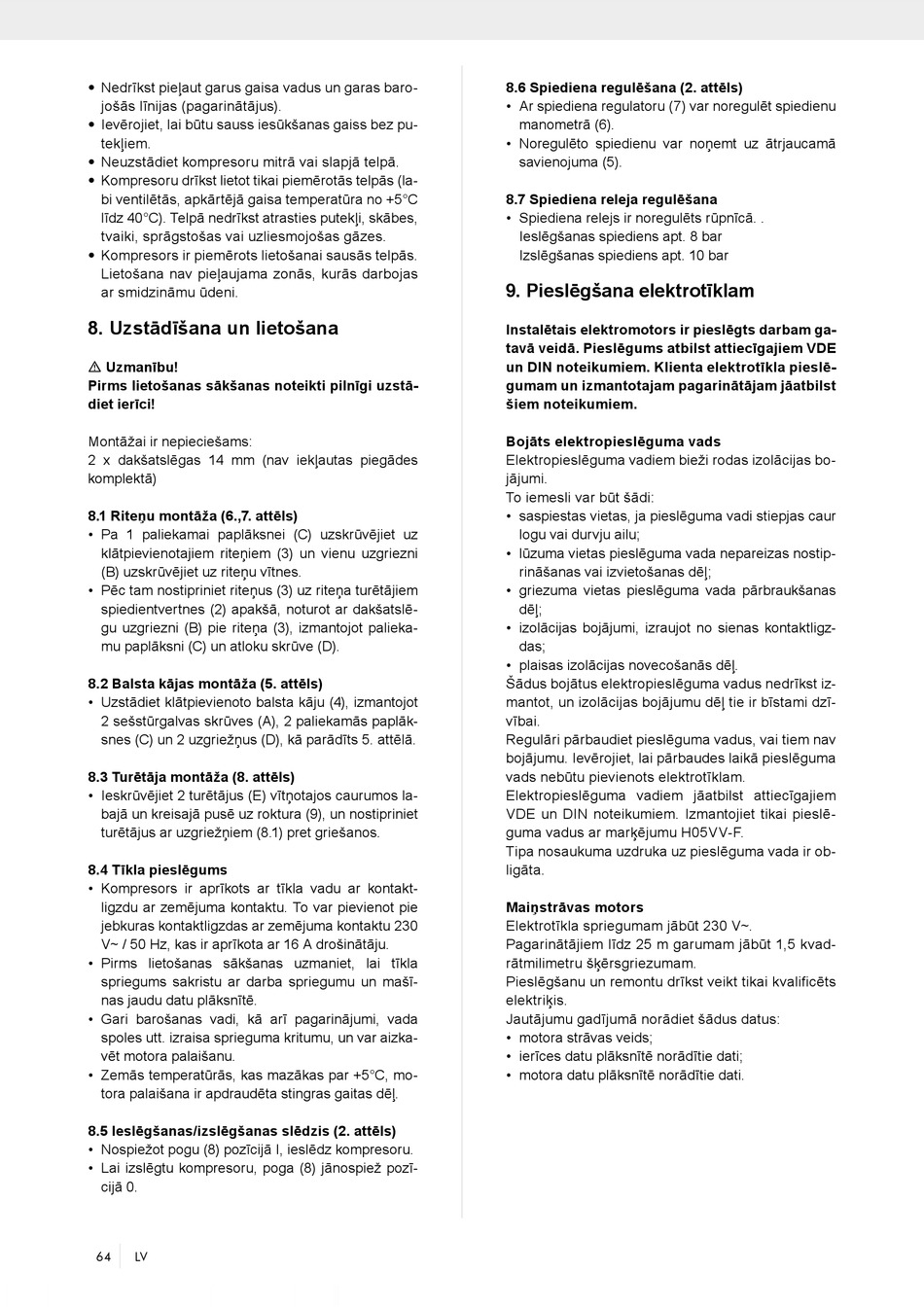

• Nedrīkst pieļaut garus gaisa vadus un garas baro-
jošās līnijas (pagarinātājus).
• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez pu-
tekļiem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (la-
bi ventilētās, apkārtējā gaisa temperatūra no +5°C
līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes,
tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās.
Lietošana nav pieļaujama zonās, kurās darbojas
ar smidzināmu ūdeni.
8. Uzstādīšana un lietošana
m Uzmanību!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Montāžai ir nepieciešams:
2 x dakšatslēgas 14 mm (nav iekļautas piegādes
komplektā)
8.1 Riteņu montāža (6.,7. attēls)
• Pa 1 paliekamai paplāksnei (C) uzskrūvējiet uz
klātpievienotajiem riteņiem (3) un vienu uzgriezni
(B) uzskrūvējiet uz riteņu vītnes.
• Pēc tam nostipriniet riteņus (3) uz riteņa turētājiem
spiedientvertnes (2) apakšā, noturot ar dakšatslē-
gu uzgriezni (B) pie riteņa (3), izmantojot palieka-
mu paplāksni (C) un atloku skrūve (D).
8.2 Balsta kājas montāža (5. attēls)
• Uzstādiet klātpievienoto balsta kāju (4), izmantojot
2 sešstūrgalvas skrūves (A), 2 paliekamās paplāk-
snes (C) un 2 uzgriežņus (D), kā parādīts 5. attēlā.
8.3 Turētāja montāža (8. attēls)
• Ieskrūvējiet 2 turētājus (E) vītņotajos caurumos la-
bajā un kreisajā pusē uz roktura (9), un nostipriniet
turētājus ar uzgriežņiem (8.1) pret griešanos.
8.4 Tīkla pieslēgums
• Kompresors ir aprīkots ar tīkla vadu ar kontakt-
ligzdu ar zemējuma kontaktu. To var pievienot pie
jebkuras kontaktligzdas ar zemējuma kontaktu 230
V~ / 50 Hz, kas ir aprīkota ar 16 A drošinātāju.
• Pirms lietošanas sākšanas uzmaniet, lai tīkla
spriegums sakristu ar darba spriegumu un mašī-
nas jaudu datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada
spoles utt. izraisa sprieguma kritumu, un var aizka-
vēt motora palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, mo-
tora palaišana ir apdraudēta stingras gaitas dēļ.
8.5 Ieslēgšanas/izslēgšanas slēdzis (2. attēls)
• Nospiežot pogu (8) pozīcijā I, ieslēdz kompresoru.
• Lai izslēgtu kompresoru, poga (8) jānospiež pozī-
cijā 0.
64 LV
8.6 Spiediena regulēšana (2. attēls)
• Ar spiediena regulatoru (7) var noregulēt spiedienu
manometrā (6).
• Noregulēto spiedienu var noņemt uz ātrjaucamā
savienojuma (5).
8.7 Spiediena releja regulēšana
• Spiediena relejs ir noregulēts rūpnīcā. .
Ieslēgšanas spiediens apt. 8 bar
Izslēgšanas spiediens apt. 10 bar
9. Pieslēgšana elektrotīklam
Instalētais elektromotors ir pieslēgts darbam ga-
tavā veidā. Pieslēgums atbilst attiecīgajiem VDE
un DIN noteikumiem. Klienta elektrotīkla pieslē-
gumam un izmantotajam pagarinātājam jāatbilst
šiem noteikumiem.
Bojāts elektropieslēguma vads
Elektropieslēguma vadiem bieži rodas izolācijas bo-
jājumi.
To iemesli var būt šādi:
• saspiestas vietas, ja pieslēguma vadi stiepjas caur
logu vai durvju ailu;
• lūzuma vietas pieslēguma vada nepareizas nostip-
rināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas
dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligz-
das;
• plaisas izolācijas novecošanās dēļ.
Šādus bojātus elektropieslēguma vadus nedrīkst iz-
mantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-
vībai.
Regulāri pārbaudiet pieslēguma vadus, vai tiem nav
bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma
vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem
VDE un DIN noteikumiem. Izmantojiet tikai pieslē-
guma vadus ar marķējumu H05VV-F.
Tipa nosaukuma uzdruka uz pieslēguma vada ir ob-
ligāta.
Maiņstrāvas motors
Elektrotīkla spriegumam jābūt 230 V~.
Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad-
rātmilimetru šķērsgriezumam.
Pieslēgšanu un remontu drīkst veikt tikai kvalificēts
elektriķis.
Jautājumu gadījumā norādiet šādus datus:
• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.
