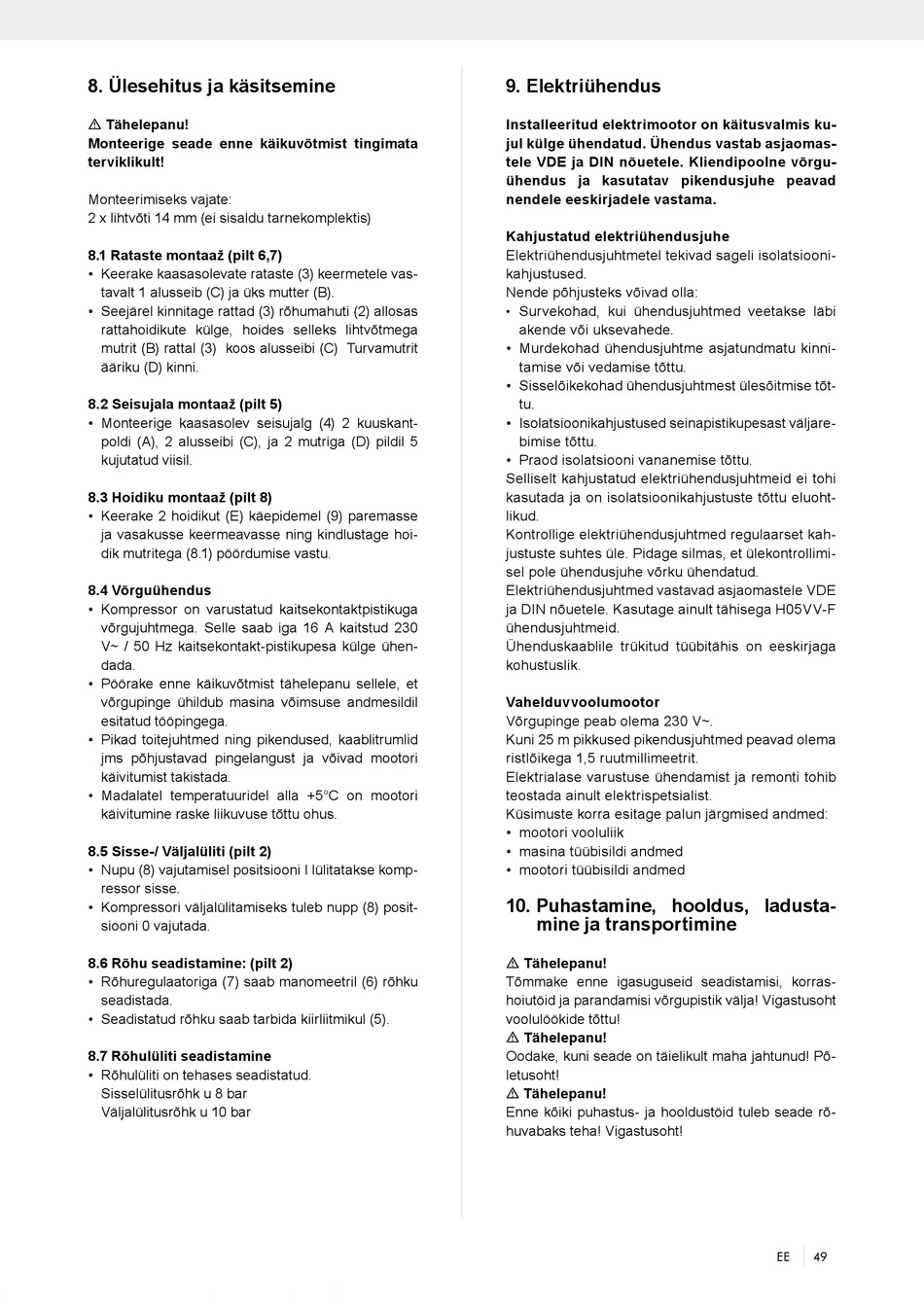

8. Ülesehitus ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Monteerimiseks vajate:
2 x lihtvõti 14 mm (ei sisaldu tarnekomplektis)
8.1 Rataste montaaž (pilt 6,7)
• Keerake kaasasolevate rataste (3) keermetele vas-
tavalt 1 alusseib (C) ja üks mutter (B).
• Seejärel kinnitage rattad (3) rõhumahuti (2) allosas
rattahoidikute külge, hoides selleks lihtvõtmega
mutrit (B) rattal (3) koos alusseibi (C) Turvamutrit
ääriku (D) kinni.
8.2 Seisujala montaaž (pilt 5)
• Monteerige kaasasolev seisujalg (4) 2 kuuskant-
poldi (A), 2 alusseibi (C), ja 2 mutriga (D) pildil 5
kujutatud viisil.
8.3 Hoidiku montaaž (pilt 8)
• Keerake 2 hoidikut (E) käepidemel (9) paremasse
ja vasakusse keermeavasse ning kindlustage hoi-
dik mutritega (8.1) pöördumise vastu.
8.4 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistikuga
võrgujuhtmega. Selle saab iga 16 A kaitstud 230
V~ / 50 Hz kaitsekontakt-pistikupesa külge ühen-
dada.
• Pöörake enne käikuvõtmist tähelepanu sellele, et
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid
jms põhjustavad pingelangust ja võivad mootori
käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori
käivitumine raske liikuvuse tõttu ohus.
8.5 Sisse-/ Väljalüliti (pilt 2)
• Nupu (8) vajutamisel positsiooni I lülitatakse komp-
ressor sisse.
• Kompressori väljalülitamiseks tuleb nupp (8) posit-
siooni 0 vajutada.
8.6 Rõhu seadistamine: (pilt 2)
• Rõhuregulaatoriga (7) saab manomeetril (6) rõhku
seadistada.
• Seadistatud rõhku saab tarbida kiirliitmikul (5).
8.7 Rõhulüliti seadistamine
• Rõhulüliti on tehases seadistatud.
Sisselülitusrõhk u 8 bar
Väljalülitusrõhk u 10 bar
9. Elektriühendus
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele. Kliendipoolne võrgu-
ühendus ja kasutatav pikendusjuhe peavad
nendele eeskirjadele vastama.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinni-
tamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt-
tu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustatud elektriühendusjuhtmeid ei tohi
kasutada ja on isolatsioonikahjustuste tõttu eluoht-
likud.
Kontrollige elektriühendusjuhtmed regulaarset kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimi-
sel pole ühendusjuhe võrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H05VV-F
ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga
kohustuslik.
Vahelduvvoolumootor
Võrgupinge peab olema 230 V~.
Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
10. Puhastamine, hooldus, ladusta-
mine ja transportimine
m Tähelepanu!
Tõmmake enne igasuguseid seadistamisi, korras-
hoiutöid ja parandamisi võrgupistik välja! Vigastusoht
voolulöökide tõttu!
m Tähelepanu!
Oodake, kuni seade on täielikult maha jahtunud! Põ-
letusoht!
m Tähelepanu!
Enne kõiki puhastus- ja hooldustöid tuleb seade rõ-
huvabaks teha! Vigastusoht!
