• Pirms katras lietošanas pārbaudiet, vai spiedien-
tvertnei nav rūsas un bojājumu. Kompresoru ne-
drīkst lietot ar bojātu vai sarūsējušu spiedien-
tvertni. Ja jūs konstatējat bojājumus, tad lūdzam
vērsties klientu tehniskās apkalpošanas darbnīcā.
Uzglabājiet drošības norādījumus drošā vietā.
m BRĪDINĀJUMS! Šis elektroinstruments darba
laikā rada elektromagnētisko lauku. Šis lauks noteik-
tos apstākļos var traucēt aktīvo vai pasīvo medicīnis-
ko implantu darbību. Lai mazinātu nopietnu vai nā-
vējošu savainojumu risku, personām ar medicīniska-
jiem implantiem pirms elektroinstrumenta lietošanas
ieteicams konsultēties ar ārstu un ražotāju.

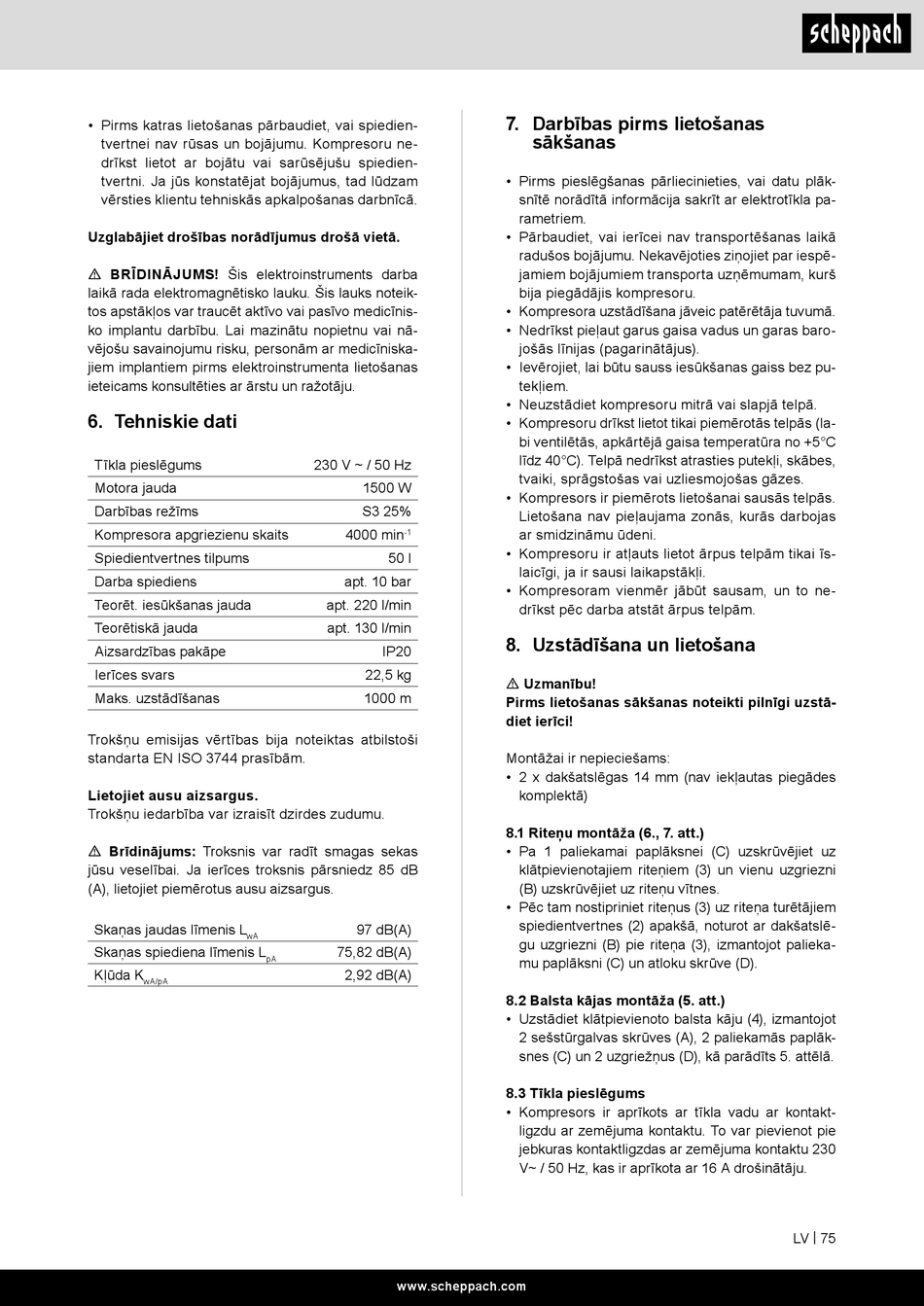

6. Tehniskie dati

Tīkla pieslēgums
Motora jauda
Darbības režīms
Kompresora apgriezienu skaits
Spiedientvertnes tilpums
Darba spiediens
Teorēt. iesūkšanas jauda
Teorētiskā jauda
Aizsardzības pakāpe
Ierīces svars
Maks. uzstādīšanas
Trokšņu emisijas vērtības bija noteiktas atbilstoši
standarta EN ISO 3744 prasībām.
Lietojiet ausu aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
m Brīdinājums: Troksnis var radīt smagas sekas
jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB
(A), lietojiet piemērotus ausu aizsargus.
Skaņas jaudas līmenis L
wA
Skaņas spiediena līmenis L
Kļūda K
wA/pA
230 V ~ / 50 Hz
1500 W
S3 25%
4000 min
-1
50 l
apt. 10 bar
apt. 220 l/min
apt. 130 l/min
IP20
22,5 kg
1000 m
97 dB(A)
75,82 dB(A)
pA
2,92 dB(A)
www.scheppach.com
7. Darbības pirms lietošanas
sākšanas
• Pirms pieslēgšanas pārliecinieties, vai datu plāk-
snītē norādītā informācija sakrīt ar elektrotīkla pa-
rametriem.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā
radušos bojājumu. Nekavējoties ziņojiet par iespē-
jamiem bojājumiem transporta uzņēmumam, kurš
bija piegādājis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas baro-
jošās līnijas (pagarinātājus).
• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez pu-
tekļiem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (la-
bi ventilētās, apkārtējā gaisa temperatūra no +5°C
līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes,
tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās.
Lietošana nav pieļaujama zonās, kurās darbojas
ar smidzināmu ūdeni.
• Kompresoru ir atļauts lietot ārpus telpām tikai īs-
laicīgi, ja ir sausi laikapstākļi.
• Kompresoram vienmēr jābūt sausam, un to ne-
drīkst pēc darba atstāt ārpus telpām.
8. Uzstādīšana un lietošana
m Uzmanību!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Montāžai ir nepieciešams:
• 2 x dakšatslēgas 14 mm (nav iekļautas piegādes
komplektā)
8.1 Riteņu montāža (6., 7. att.)
• Pa 1 paliekamai paplāksnei (C) uzskrūvējiet uz
klātpievienotajiem riteņiem (3) un vienu uzgriezni
(B) uzskrūvējiet uz riteņu vītnes.
• Pēc tam nostipriniet riteņus (3) uz riteņa turētājiem
spiedientvertnes (2) apakšā, noturot ar dakšatslē-
gu uzgriezni (B) pie riteņa (3), izmantojot palieka-
mu paplāksni (C) un atloku skrūve (D).
8.2 Balsta kājas montāža (5. att.)
• Uzstādiet klātpievienoto balsta kāju (4), izmantojot
2 sešstūrgalvas skrūves (A), 2 paliekamās paplāk-
snes (C) un 2 uzgriežņus (D), kā parādīts 5. attēlā.
8.3 Tīkla pieslēgums
• Kompresors ir aprīkots ar tīkla vadu ar kontakt-
ligzdu ar zemējuma kontaktu. To var pievienot pie
jebkuras kontaktligzdas ar zemējuma kontaktu 230
V~ / 50 Hz, kas ir aprīkota ar 16 A drošinātāju.
LV | 75
