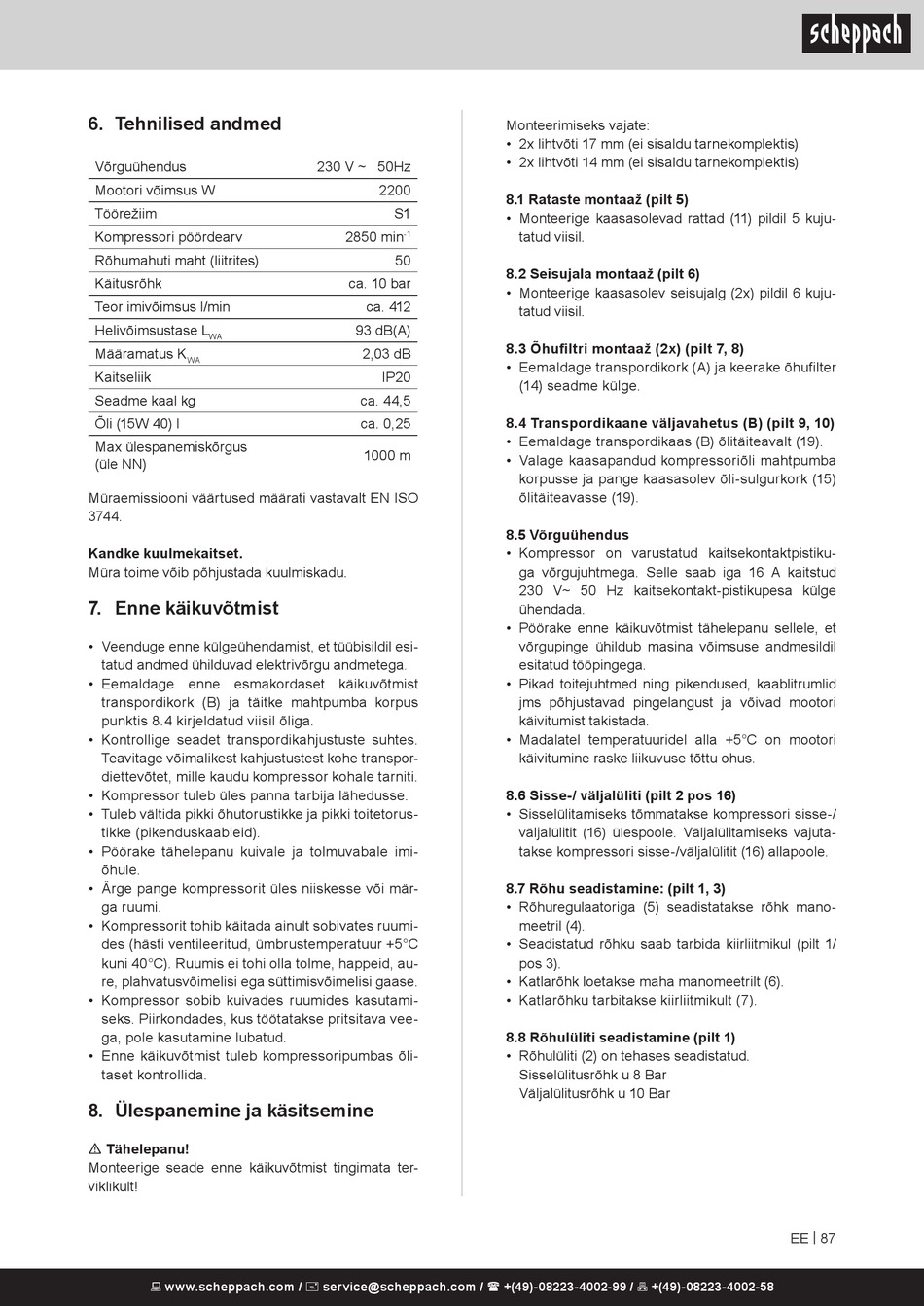

6. Tehnilised andmed

Võrguühendus
Mootori võimsus W
Töörežiim
Kompressori pöördearv
Rõhumahuti maht (liitrites)
Käitusrõhk
Teor imivõimsus l/min
Helivõimsustase L
WA
Määramatus K
WA
Kaitseliik
Seadme kaal kg
Õli (15W 40) l
Max ülespanemiskõrgus
(üle NN)
Müraemissiooni väärtused määrati vastavalt EN ISO
3744.
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
7. Enne käikuvõtmist
• Veenduge enne külgeühendamist, et tüübisildil esi-
tatud andmed ühilduvad elektrivõrgu
• Eemaldage enne esmakordaset käikuvõtmist
transpordikork (B) ja täitke mahtpumba korpus
punktis 8.4 kirjeldatud viisil õliga.
• Kontrollige seadet transpordikahjustuste suhtes.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki õhutorustikke ja pikki toitetorus-
tikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imi-
õhule.
• Ärge pange kompressorit üles niiskesse või mär-
ga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumi-
des (hästi ventileeritud, ümbrustemperatuur +5°C
kuni 40°C). Ruumis ei tohi olla tolme, happeid, au-
re, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutami-
seks. Piirkondades, kus töötatakse pritsitava vee-
ga, pole kasutamine lubatud.
• Enne käikuvõtmist tuleb kompressoripumbas õli-
taset kontrollida.
8. Ülespanemine ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 10 bar
ca. 412
93 dB(A)
2,03 dB
IP20
ca. 44,5
ca. 0,25
1000 m
andmetega.
Monteerimiseks vajate:
• 2x lihtvõti 17 mm (ei sisaldu tarnekomplektis)
• 2x lihtvõti 14 mm (ei sisaldu tarnekomplektis)
8.1 Rataste montaaž (pilt 5)
• Monteerige kaasasolevad rattad (11) pildil 5 kuju-
tatud viisil.
8.2 Seisujala montaaž (pilt 6)
• Monteerige kaasasolev seisujalg (2x) pildil 6 kuju-
tatud viisil.
8.3 Õhufiltri montaaž (2x) (pilt 7, 8)
• Eemaldage transpordikork (A) ja keerake õhufilter
(14) seadme külge.
8.4 Transpordikaane väljavahetus (B) (pilt 9, 10)
• Eemaldage transpordikaas (B) õlitäiteavalt (19).
• Valage kaasapandud kompressoriõli mahtpumba
korpusse ja pange kaasasolev õli-sulgurkork (15)
õlitäiteavasse (19).
8.5 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistiku-
ga võrgujuhtmega. Selle saab iga 16 A kaitstud
230 V~ 50 Hz kaitsekontakt-pistikupesa külge
ühendada.
• Pöörake enne käikuvõtmist tähelepanu sellele, et
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid
jms põhjustavad pingelangust ja võivad mootori
käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori
käivitumine raske liikuvuse tõttu ohus.
8.6 Sisse-/ väljalüliti (pilt 2 pos 16)
• Sisselülitamiseks tõmmatakse kompressori sisse-/
väljalülitit (16) ülespoole. Väljalülitamiseks vajuta-
takse kompressori sisse-/väljalülitit (16) allapoole.
8.7 Rõhu seadistamine: (pilt 1, 3)
• Rõhuregulaatoriga (5) seadistatakse rõhk mano-
meetril (4).
• Seadistatud rõhku saab tarbida kiirliitmikul (pilt 1/
pos 3).
• Katlarõhk loetakse maha manomeetrilt (6).
• Katlarõhku tarbitakse kiirliitmikult (7).
8.8 Rõhulüliti seadistamine (pilt 1)
• Rõhulüliti (2) on tehases seadistatud.
Sisselülitusrõhk u 8 Bar
Väljalülitusrõhk u 10 Bar
