Umgebungstemperatur:
Elektrischer Anschluß:
Schutzart:
Gewicht:

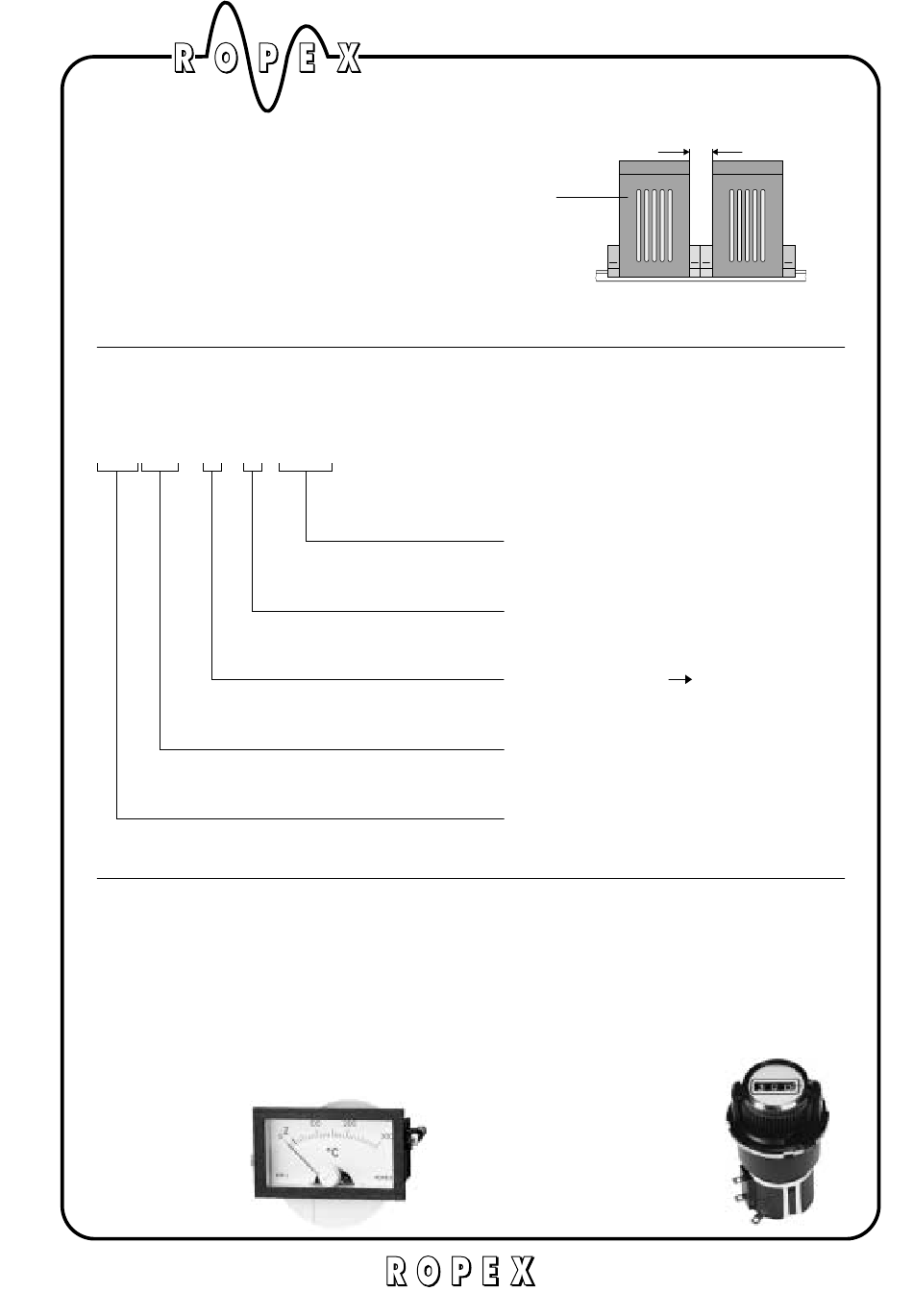

12.1
Beispiel:
RES-207 - X - X / 230 V - 50/60 Hz
Lieferumfang:
Regler mit Klemmen-Steckteil und Stromwandler
13
TEMPERATUR - ANZEIGEINSTRUMENT analog
für Schalttafeleinbau
Skalen 0-300°C bzw. 0-500°C
mit Null-Abgleich-Markierung "Z".
Format: 30 x 50 mm am Frontrahmen.
Tafelausschnitt: 28 x 48 mm
Tiefe: 40 mm
Elektrischer Anschluß über Schraubklemmen
Typenbezeichnung:
für 300°C
ATR-3
ATR-5
für 500°C
+5...+45°C
Achtung:
Beim Einbau mehrer Regler auf eine
Schiene Mindestabstand von 20 mm
einhalten
über steckbare Klemmen
IP 20
Regler 0,7 kg, Stromwandler 0,15 kg
Typenbezeichnung
ZUBEHÖR
TECHNISCHE DATEN (Fortsetzung)
(= Bestell-Text)
Netzspannung
Standard
: 230 VAC
Sonderspannungen : 115 VAC oder 400VAC
Temperatur-Bereich
X = 3
^
= 0 - 300°C
^
X = 5
= 0 - 500°C
X = 0
Laststrom (
X = 1
Reglertype
Reglerbaureihe RESISTRON
(s.a. Prospekt "ZUBEHÖR" )
SOLLWERT-POTENTIOMETER
für die Temperatureinstellung.
Mit digitalem Feintrieb-Knopf.
Die eingestellte Zahl entspricht der Temperatur in °C.
Knopfdurchmesser: 30 mm
Montageloch: 28 mm
Elektrischer Anschluß: Lötanschluß
Typenbezeichnung:
für 300°C
P3D
P5D
für 500°C
INDUSTRIE - ELEKTRONIK GmbH
Seite 18
