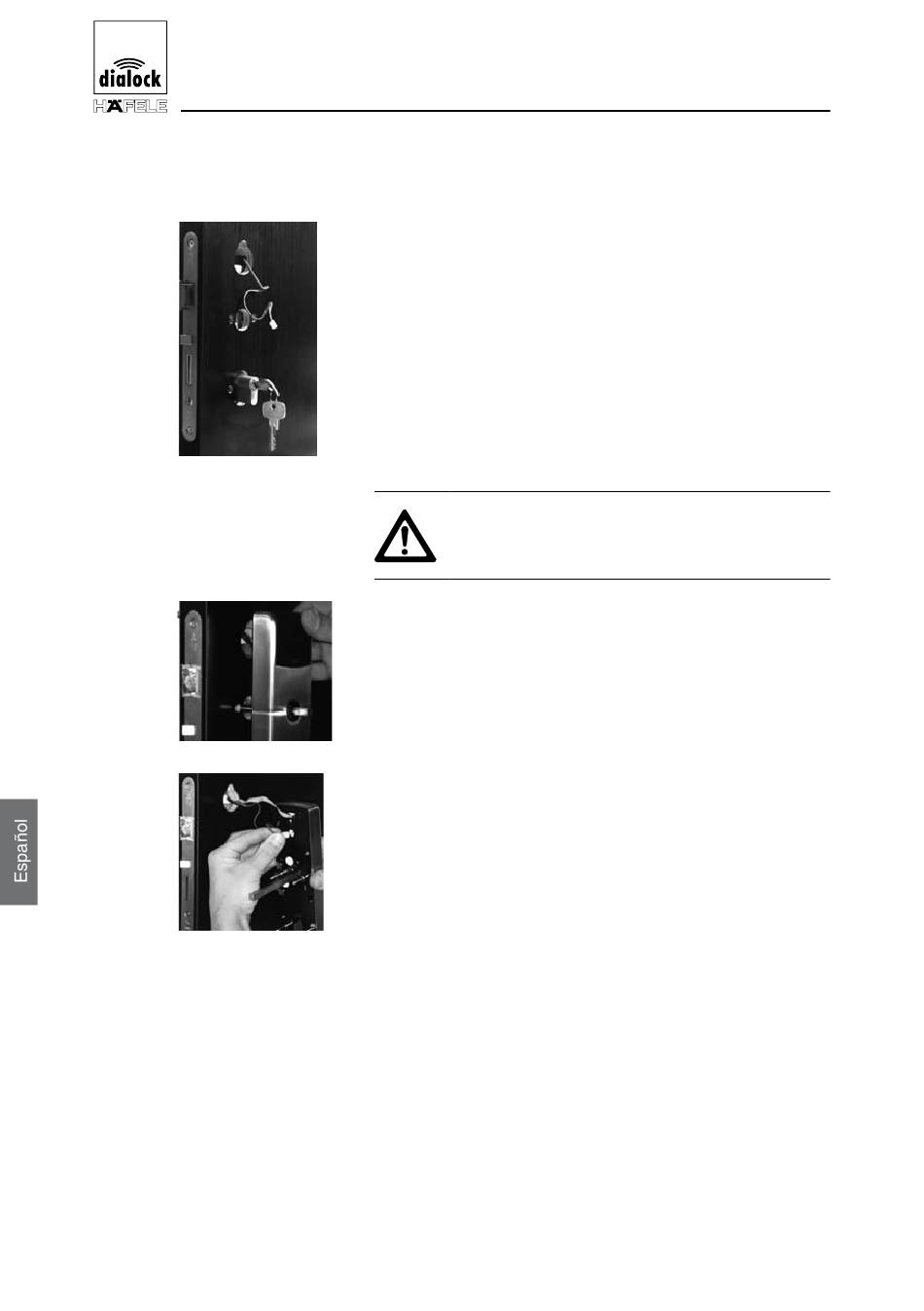

G. Montar el módulo exterior del terminal de puerta DTSH de Dialock
Fig. 37
Fig. 38
Fig. 39
160 Dialock Terminal de Puerta DTSH, DTSH FH - Estado del: 07 .2008 - 732 .29 .134
Deben cumplirse los siguientes requisitos:
• Se han realizado los taladros de acuerdo al
plan para taladrar .
• Están montados ya tanto la cerradura de la
puerta como el cilindro de cierre .
Si la distancia entre la superficie de la puerta (exte-
rior) y la caja de la cerradura es menor a 6 mm,
será necesario colocar una placa distanciadora
para evitar que el módulo externo se apoye en la la
cerradura .
Para el terminal DTSH FH sólo se deben
utilizar placas distanciadoras de acero
inoxidable, nunca de plástico.
1 . Antes de montar el módulo exterior, asegurarse
de que la nariz de la pieza de acoplamiento
señala en dirección V (ver Fig . 36, página 159) .
2 . Introducir el cuadradillo interno por la nueca
(Fig . 38) y pasar el cable de conexión por el
taladro de encima (13 mm) . ¡Prestar mucha
atención al guiado del cable!
3 . Para cerraduras con registro de apertura de
emergencia, enchufar el cable de conexión en
el módulo exterior y enrollar el cable en el fre-
sado de 32 mm .
