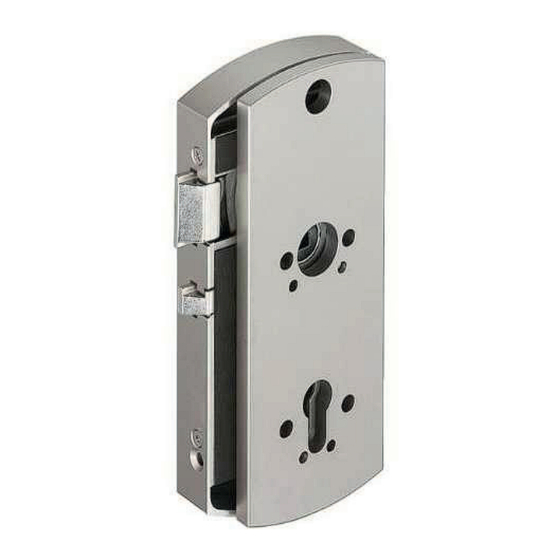

Glas-drehtür-montageadapter
Vorschau ausblenden
Andere Handbücher für DT 100:
- Bedienungsanleitung (82 Seiten) ,
- Montageanleitung (72 Seiten) ,
- Bedienungsanleitung (52 Seiten)
Verwandte Anleitungen für Hafele DT 100
Inhaltszusammenfassung für Hafele DT 100
- Seite 1 Glas-Drehtür-Montageadapter DT 100 DT 100 Hinged glass door mounting adapter Montageanleitung - Deutsch ........2 Installation instructions - English ......... 5...
- Seite 2 Montageanleitung - Deutsch Überprüfen Lieferumfang 1 Glasschutz-Zwischenlage GL-Schlosskasten 1 Glastür-Montageadapter mit Gegenplatte 1 Glasschutz-Zwischenlage Gegenplatte 1 Klebestreifen silberfarbig 1 GL-Schlosskasten PZ (Abb. 2) Abb. 1 Abb. 2 Vorbereitung des Grundkörpers und der Gegenplatte • Schlossstulp vom GL-Schlosskasten losschrauben (3 kleine Befestigungs- schrauben).
- Seite 3 Montage des Glas-Drehtür-Montageadapters mit DT100 an der Glastür • Folienstreifen abziehen und Alustreifen auf der Bandseite auf die Glastür kleben, senkrecht parallel zu den Glastürbohrungen entlang der Türkante (Abb. 5). Abb. 5 • Verbindungskabel des A-Moduls durch die Kabelbohrung des Glas-Drehtür- Montageadapters der oberen der beiden Glastürbohrungen und der Kabelbohrung der Gegenplatte führen und an dem I-Modul in den dafür vorgesehenen Stecker einstecken (Abb.
- Seite 4 • Vierkant-Drückerstift DT100 am A-Modul befestigen. • Glas-Drehtür-Montageadapter mit Gegenplatte und A- bzw. I-Modul DT100 (je nach Türanschlag und gewünschter Legitimationsseite) zusammen gegensei- tig an der Glastür mit den Befestigungsschrauben des DT100 leicht verschrau- ben. • Glas-Drehtür-Montageadapter an der Glastür ausrichten. Auf Leichtgängigkeit und Schließbarkeit der Schlossfalle Im Schließblech (Türzarge) achten.
