FRISCHLUFTEINLASS
In gut isolierten Häusern muss die im Verbrennungsprozess verbrauchte Luft ersetzt werden. Dies ist besonders bei
Häusern mit mechanischer Lüftung wichtig. Es gibt unterschiedliche Verfahren zur Sicherstellung, dass ein Luftaustausch
stattfindet. Am wichtigsten ist es, darauf zu achten, dass die Luftversorgung des Raums, in dem sich der Kaminofen
befindet, gewährleistet ist. Die externe Luftversorgung in der Wand muss sich so nahe wie möglich am Kaminofen
befinden und bei Nichtgebrauch des Kaminofens verschließbar sein.
Beim Anschluss eines Frischlufteinlasses müssen die nationalen und örtlichen Bauvorschriften befolgt werden.
EXTERNES VERBRENNUNGSLUFTSYSTEM
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externe Verbrennungsluftsystem des Kaminofens
benutzen. Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Das Belüftungsrohr soll mit einer Klappe verschließbar sein, wenn der Ofen nicht in Gebrauch ist.
Minimum
mm Belüftungsrohr mit einer maximalen Länge von 6 Metern (max. 1 Biegung!).
Ø 100
Wenn ein Frischluftanschluss hinten gewünscht wird, muss das Loch im Boden mit der abmontierten Abdeckplatte
geschlossen werden.
WICHTIG: Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein.
Ø170mm.
Die Klappe kann wieder geschlossen werden, wenn der Ofen abgekühlt ist.
Date:
16-05-2017
Constructed/Changed by:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
TRAGENDE OBERFLÄCHE
Alle Artikel in unserem Produktsortiment fallen in die Kategorie leichte Feuerstellen bzw. Kaminöfen und erfordern
normalerweise keine Verstärkung der Trägerstruktur. Sie können auf üblichen Trägern/Böden aufgestellt werden.
Sie müssen natürlich sicherstellen, dass die Oberfläche, auf die der Kaminofen gestellt wird, auch das Gewicht des
Kaminofens sowie ggf. eines Stahlschornsteins tragen kann, wenn Sie diese Option gewählt haben.
14
F
Stove:
Scan 80
Name:

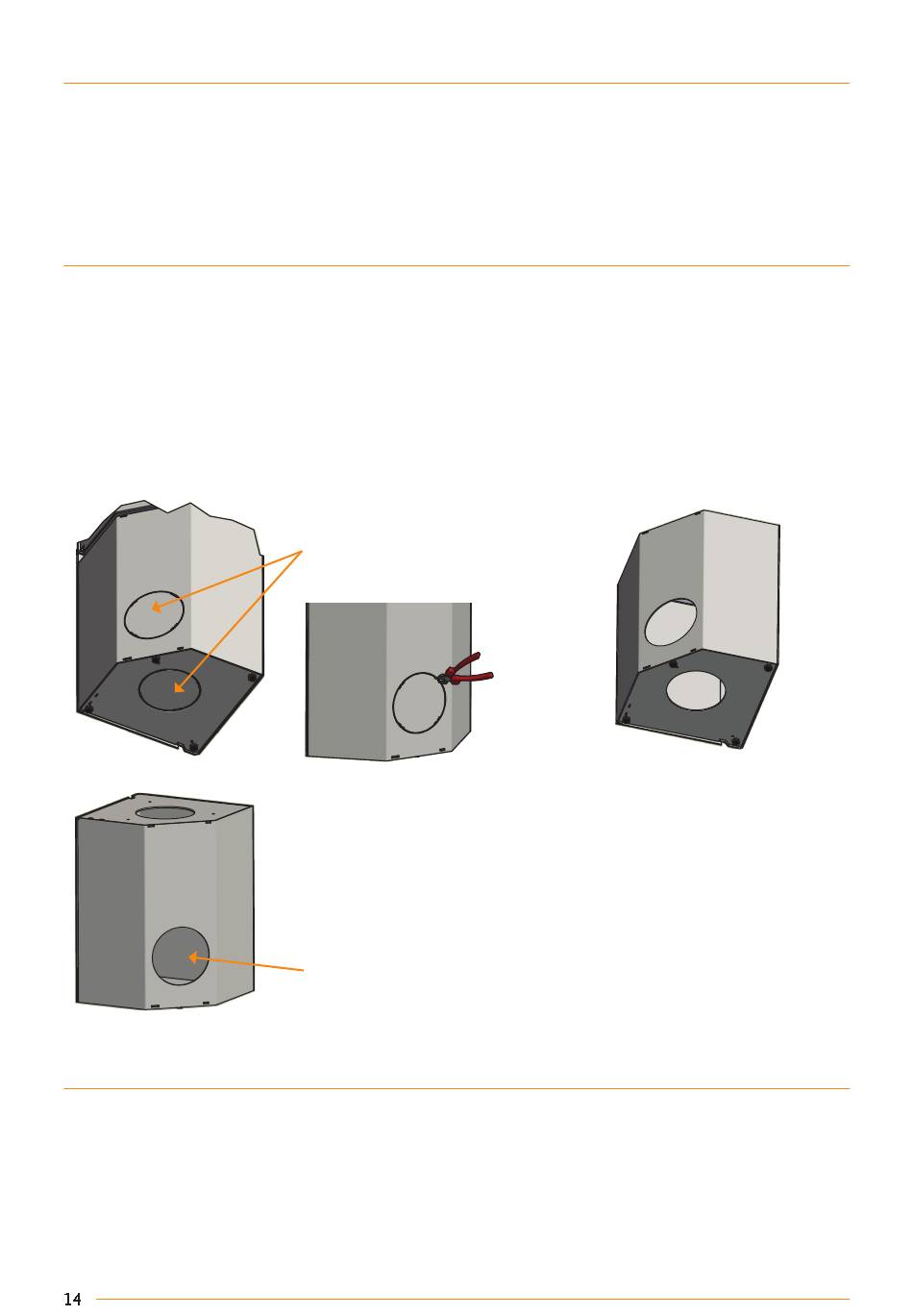

Wenn ein Frischluftanschluss
hinten oder unten gewünscht wird,
sollte die Abdeckplatte mittels
einer Beißzange entfernt werden.
F
Drawing
90580029
number:
Stove:
Scan 80
jwa
G ( 1 : 8 )
Material:
F ( 1 : 8 )
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580029.idw
Path:
Die Frischluft wird am
Frischluftstutzen unter
der Brennkammer
angeschlossen.
F
Ø170mm.
F ( 1 : 8 )
ekstern forbrændingsluft
Date:
ekstern forbrændingsluft
Name:
Weight:
N/A
Area:
ekstern forbrændingsluft
Stove:
Scan 80
Name:
Material:
Weight:
Articlenumber:
N/A
C:\Working Folder\Designs\Scan 80\90580029.idw
Path:
Drawing
16-05-2017
90580029
Ø170mm.
Ø170mm.
G
Date:
16-05-2017
Constructed/Changed by:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
Date:
16-05-2017
Constructed/Changed by:
Area:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
90580029
number:
jwa
G ( 1 : 8 )
Drawing
90580029
number:
jwa
G ( 1 : 8 )
