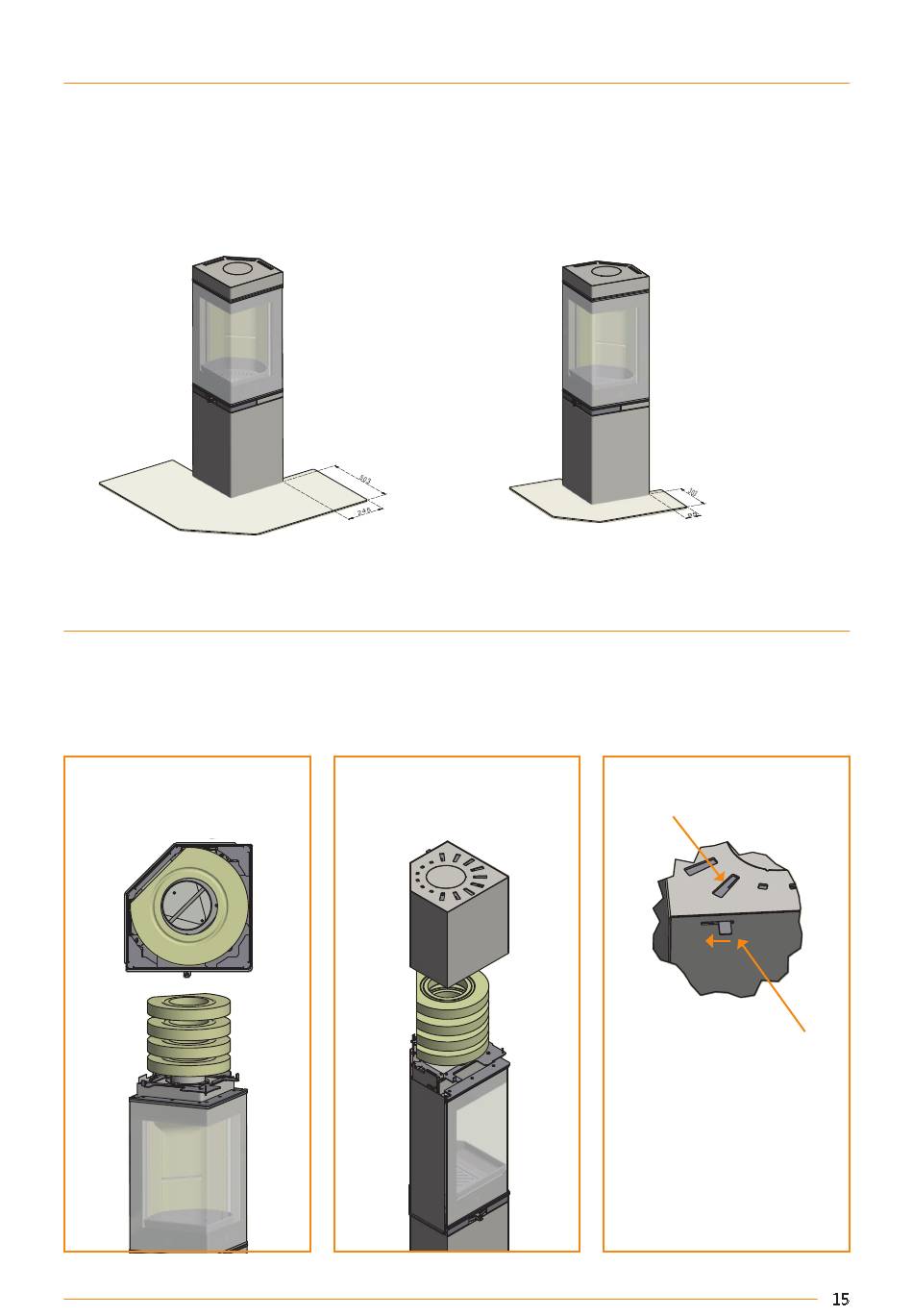

VORLEGEPLATTE
Wenn Sie den Kaminofen auf einem brennbaren Boden aufstellen, müssen Sie die nationalen und örtlichen Vorschriften zur
Größe der nicht brennbaren Unterlage, die zur Abdeckung des Bodens um den Kaminofen erforderlich ist, beachten.
Ihr örtlicher Scan Händler kann Sie hinsichtlich der Vorschriften zum Schutz brennbaren Materials in der Nähe Ihres
Kaminofens beraten.
Die Vorlegeplatte soll den Boden und brennbares Material vor allen evtl. auftretenden Funken schützen.
ACHTUNG: Der Kaminofen muss justiert werden, damit er waagerecht steht. Eine eventuelle Frischluftzufuhr muss mon-
tiert werden, bevor der Ofen auf seinen Platz gezogen wird.
Scan 80
glasgulvplader
Stove:
Name:
Große Vorlegeplatte aus Klarglas oder
Material:
rauchfarbigem Glas für die Scan 80-Serie
Weight:
N/A
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580030.idw
Path:
WÄRMESPEICHERSYSTEM
R ( 1:5 )
Die Wärmespeichersteine bestehen aus einem speziellen Material mit hoher Wärmespeicherkapazität. Die Steine werden
während des Betriebs des Ofens aufgeheizt und geben die Wärme ab, wenn das Feuer erloschen ist. Dies verlängert die
Zeit, in der der Ofen warm ist.
Spjæld for varmeakkumulerende sten i lukket position
Trækkes til venstre for at åbne for konvektionshullerne i toppen
¬
Wenn der Luftschieber geöffnet ist, sorgt er für eine schnelle Erwärmung des Raums; geschlossen wird die
og lukke den lagrede varme ud
Wärme-abgabe des Ofens verlängert.
Die Wärmespeichersteine werden
im High Top platziert und um das
Rauchrohr gelegt.
