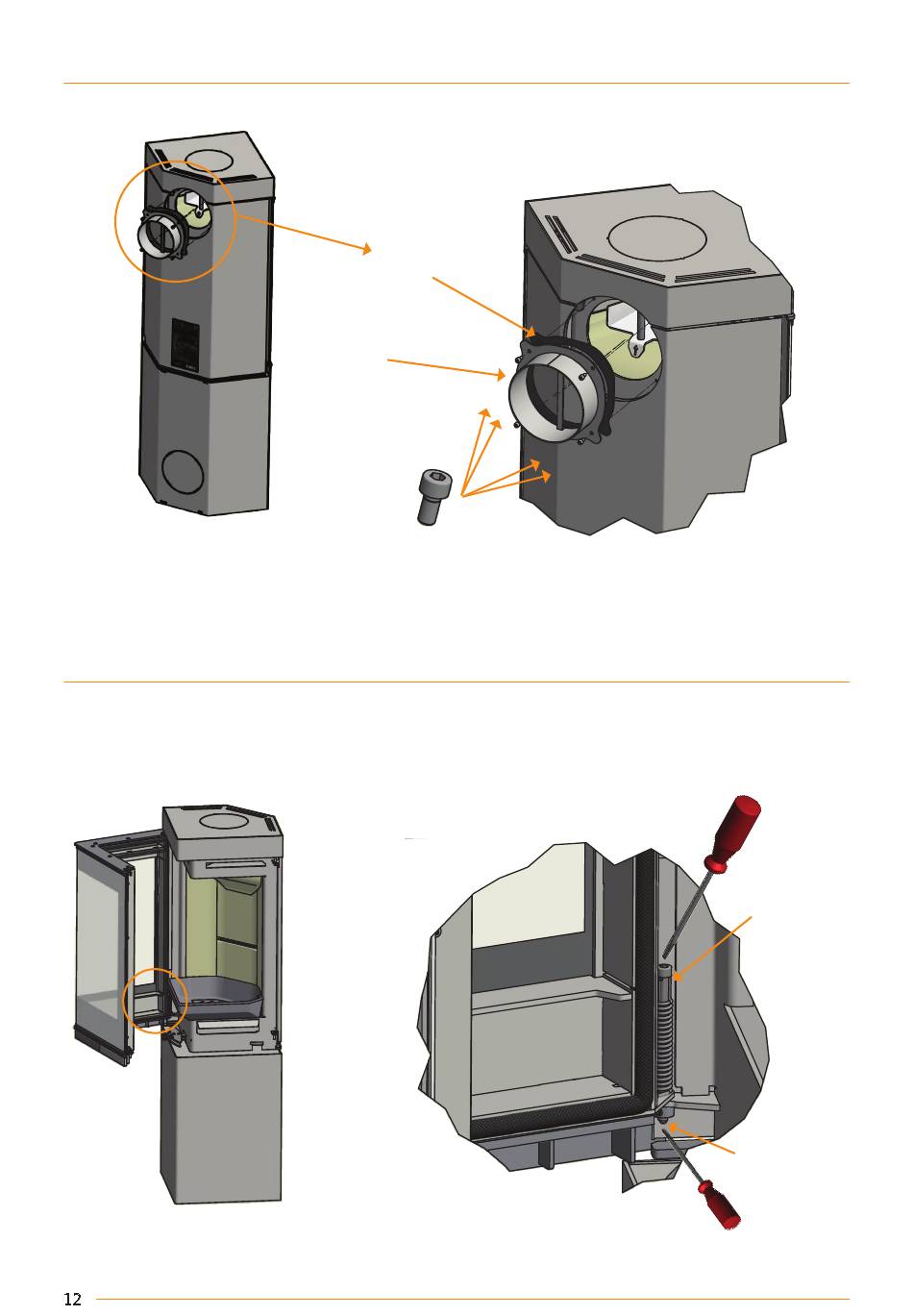

MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG
SELBSTSCHLIESSENDE TÜR
Die Tür wird ohne selbstschließende Funktion geliefert.
Wenn eine selbstschließende Funktion (Bauart 1) gewünscht wird, kann die Feder gespannt werden, indem die lange
Schraube (innen in der Feder) mit einem Inbusschlüssel (5 mm) im Uhrzeigerzinn gedreht wird. Gleichzeitig soll die Ma-
denschraube unten mit einer Inbusschlüssel (2,5 mm) fest gespannt werden.
Montage af røgstuds
Name:
C
Weight:
N/A
Area:
12
Rauchrohrstutzen für
Rauchrohr außen.
C
A
Date:
16-05-2017
Constructed/Changed by:
N/A
SCAN A/S
DK-5492 Vissenbjerg©
C ( 1 : 2 )
Scan 80
Stove:
Material:
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580037.idw
Path:
Dichtung
4x
Den Rauchrohrstutzen mit
4 x unbraco M5 x 10
B ( 1:5 )
den mitgelieferten Schrauben
befestigen.
Scan 80
Stove:
Material:
Articlenumber:
C:\Working Folder\Designs\Scan 80\90580035.idw
Path:
Drawing
90580027
number:
jwa
Opspænding af bauart fjeder
Name:
Weight:
N/A
N/A
Area:
A ( 1 : 5 )
Montage af Bagudgang
Name:
Lange Schraube
Weight:
N/A
Area:
N/A
Madenschraube
Drawing
Date:
04-10-2017
90580037
number:
jwa
Constructed/Changed by:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
29-08-2017
Date:
number
Constructed/Changed by:
jwa
SCAN A/S
DK-5492 Vissenbjer
