A

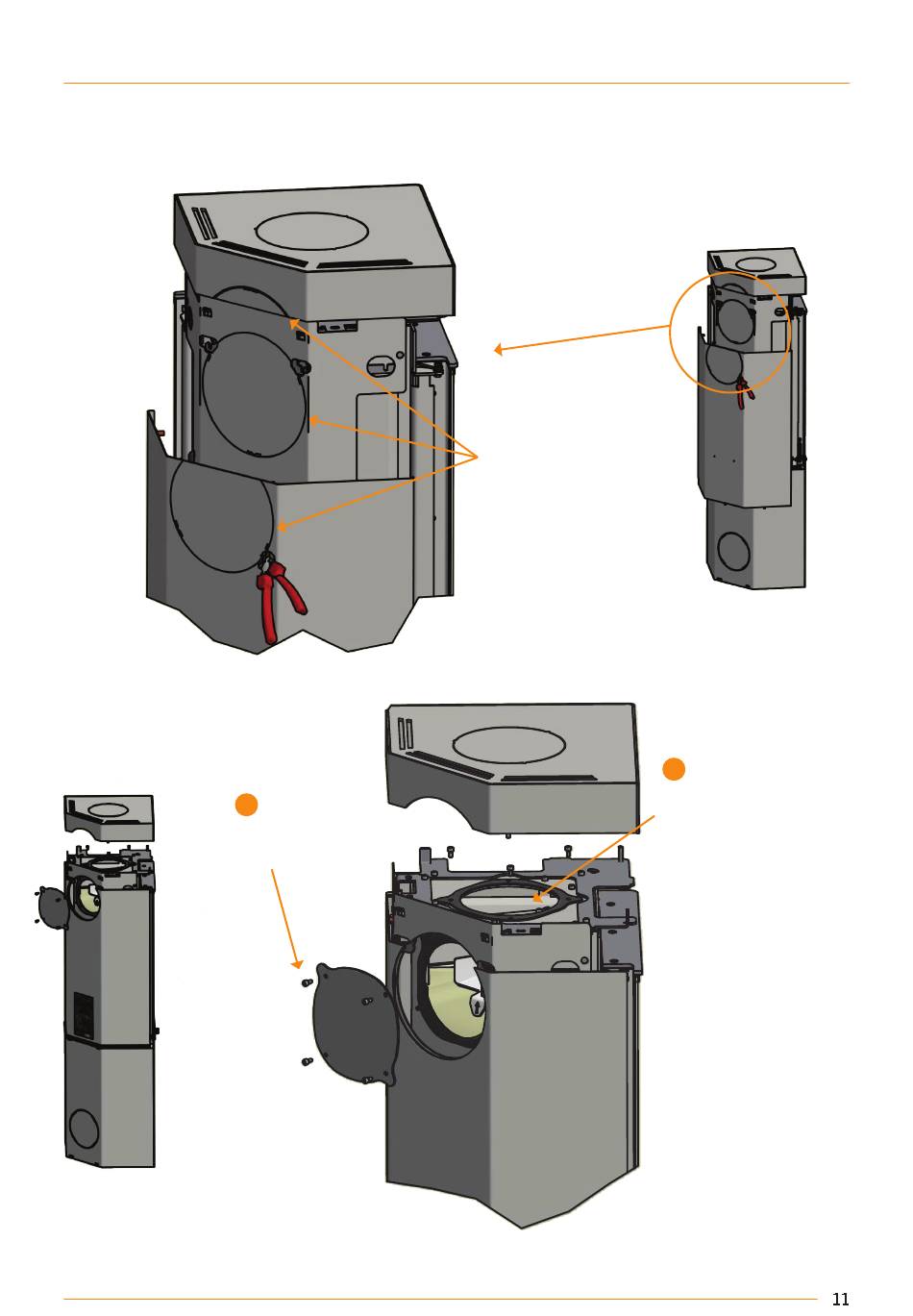

MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG
Der Kaminofen ist ab Werk für einen oberen Abgang vorbereitet.
Der Rauchrohrstutzen, die Schrauben und die Dichtung für den Rauchrohrstutzen befinden sich in der Brennkammer des
Kaminofens.
Drawing
10-05-2017
90580025
number:
jwa
SCAN A/S
DK-5492 Vissenbjerg©
1
Die Abdeckung vom hinteren
Abgang des Kaminofens
abnehmen.
Scan 80
Stove:
Material:
Mit einer Zange die Ab-
deckplatte und das
Hitzeschild an ihren
Haltepunkten von der
Rückplatte abschneiden.
Mounting rear outlet
Name:
A ( 1 : 7 )
2
Die Abdeckung in den oberen
Abgang des Kaminofens einsetzen
und festziehen.
Das obere Modul wieder montieren.
B ( 1 : 7 )
Date:
Constructed/Changed by:
Dr
31-08-2017
11
nu
jw
