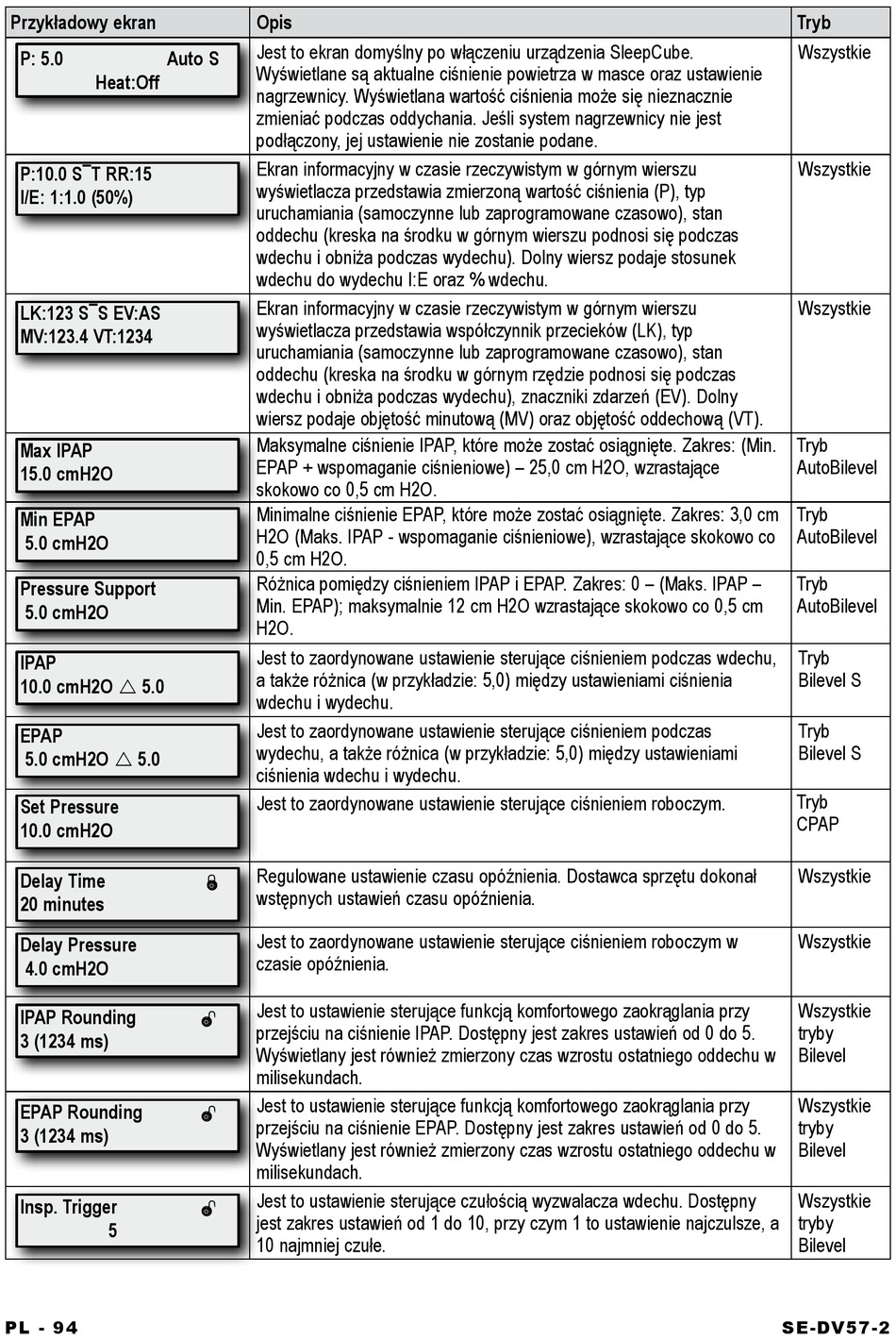

Przykładowy ekran
P: 5.0 Auto S
Heat:Off
–
P:10.0 S T RR:15
I/E: 1:1.0 (50%)
–
LK:123 S S EV:AS
MV:123.4 VT:1234
Max IPAP
15.0 cmH2O
Min EPAP
5.0 cmH2O
Pressure Support
5.0 cmH2O
IPAP
10.0 cmH2O r 5.0
EPAP
5.0 cmH2O r 5.0
Set Pressure
10.0 cmH2O
Delay Time
20 minutes
Delay Pressure
4.0 cmH2O
IPAP Rounding
3 (1234 ms)
EPAP Rounding
3 (1234 ms)
Insp. Trigger
5
PL - 94
Opis
Jest to ekran domyślny po włączeniu urządzenia SleepCube.
Wyświetlane są aktualne ciśnienie powietrza w masce oraz ustawienie
nagrzewnicy. Wyświetlana wartość ciśnienia może się nieznacznie
zmieniać podczas oddychania. Jeśli system nagrzewnicy nie jest
podłączony, jej ustawienie nie zostanie podane.
Ekran informacyjny w czasie rzeczywistym w górnym wierszu
wyświetlacza przedstawia zmierzoną wartość ciśnienia (P), typ
uruchamiania (samoczynne lub zaprogramowane czasowo), stan
oddechu (kreska na środku w górnym wierszu podnosi się podczas
wdechu i obniża podczas wydechu). Dolny wiersz podaje stosunek
wdechu do wydechu I:E oraz % wdechu.
Ekran informacyjny w czasie rzeczywistym w górnym wierszu
wyświetlacza przedstawia współczynnik przecieków (LK), typ
uruchamiania (samoczynne lub zaprogramowane czasowo), stan
oddechu (kreska na środku w górnym rzędzie podnosi się podczas
wdechu i obniża podczas wydechu), znaczniki zdarzeń (EV). Dolny
wiersz podaje objętość minutową (MV) oraz objętość oddechową (VT).
Maksymalne ciśnienie IPAP, które może zostać osiągnięte. Zakres: (Min.
EPAP + wspomaganie ciśnieniowe) – 25,0 cm H2O, wzrastające
skokowo co 0,5 cm H2O.
Minimalne ciśnienie EPAP, które może zostać osiągnięte. Zakres: 3,0 cm
H2O (Maks. IPAP - wspomaganie ciśnieniowe), wzrastające skokowo co
0,5 cm H2O.
Różnica pomiędzy ciśnieniem IPAP i EPAP. Zakres: 0 – (Maks. IPAP –
Min. EPAP); maksymalnie 12 cm H2O wzrastające skokowo co 0,5 cm
H2O.
Jest to zaordynowane ustawienie sterujące ciśnieniem podczas wdechu,
a także różnica (w przykładzie: 5,0) między ustawieniami ciśnienia
wdechu i wydechu.
Jest to zaordynowane ustawienie sterujące ciśnieniem podczas
wydechu, a także różnica (w przykładzie: 5,0) między ustawieniami
ciśnienia wdechu i wydechu.
Jest to zaordynowane ustawienie sterujące ciśnieniem roboczym.
Regulowane ustawienie czasu opóźnienia. Dostawca sprzętu dokonał

wstępnych ustawień czasu opóźnienia.
Jest to zaordynowane ustawienie sterujące ciśnieniem roboczym w
czasie opóźnienia.
Jest to ustawienie sterujące funkcją komfortowego zaokrąglania przy

przejściu na ciśnienie IPAP. Dostępny jest zakres ustawień od 0 do 5.
Wyświetlany jest również zmierzony czas wzrostu ostatniego oddechu w
milisekundach.
Jest to ustawienie sterujące funkcją komfortowego zaokrąglania przy

przejściu na ciśnienie EPAP. Dostępny jest zakres ustawień od 0 do 5.
Wyświetlany jest również zmierzony czas wzrostu ostatniego oddechu w
milisekundach.
Jest to ustawienie sterujące czułością wyzwalacza wdechu. Dostępny

jest zakres ustawień od 1 do 10, przy czym 1 to ustawienie najczulsze, a
10 najmniej czułe.
Tryb
Wszystkie
Wszystkie
Wszystkie
Tryb
AutoBilevel
Tryb
AutoBilevel
Tryb
AutoBilevel
Tryb
Bilevel S
Tryb
Bilevel S
Tryb
CPAP
Wszystkie
Wszystkie
Wszystkie
tryby
Bilevel
Wszystkie
tryby
Bilevel
Wszystkie
tryby
Bilevel
SE-DV57-2
