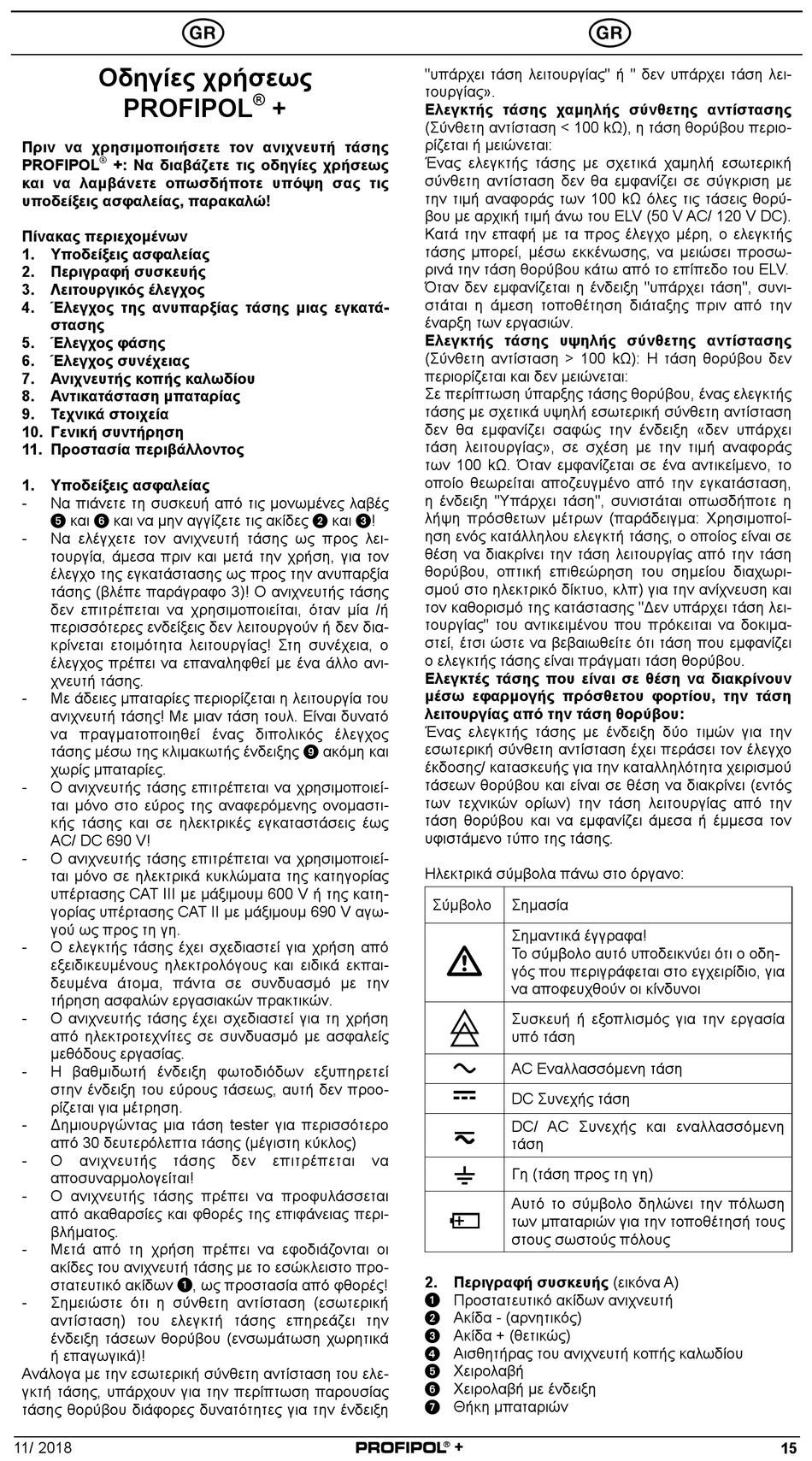

Οδηγίες Χρήσεως - Benning PROFIPOL+ Bedienungsanleitung

Οδηγίες χρήσεως
PROFIPOL
Πριν να χρησιμοποιήσετε τον ανιχνευτή τάσης
®
PROFIPOL +: Να διαβάζετε τις οδηγίες χρήσεως
και να λαμβάνετε οπωσδήποτε υπόψη σας τις
υποδείξεις ασφαλείας, παρακα λώ!
Πίνακας περιεχομένων
1. Υποδείξεις ασφαλείας
2. Περιγραφή συσκευής
3. Λειτουργικός έλεγχος
4. Έλεγχος της ανυπαρξίας τάσης μιας εγκατά-
στασης
5. Έλεγχος φάσης
6. Έλεγχος συνέχειας
7. Ανιχνευτής κοπής καλωδίου
8. Αντικατάσταση μπαταρίας
9. Τεχνικά στοιχεία
10. Γενική συντήρηση
11. Προστασία περιβάλλοντος
1. Υποδείξεις ασφαλείας
- Να πιάνετε τη συσκευή από τις μονωμένες λαβές
5 και 6 και να μην αγγίζετε τις ακίδες 2 και 3 !
- Να ελέγχετε τον ανιχνευτή τάσης ως προς λει-
τουργία, άμε σα πριν και μετά την χρήση, για τον
έλεγχο της εγκατάστα σης ως προς την ανυπαρξία
τάσης (βλέπε παράγραφο 3)! Ο ανιχνευτής τάσης
δεν επιτρέπεται να χρησιμοποιείται, όταν μία /ή
περισσότερες ενδείξεις δεν λειτουργούν ή δεν δια-
κρίνεται ετοιμότητα λειτουργίας! Στη συνέχεια, ο
έλεγ χος πρέπει να επαναληφθεί με ένα άλλο ανι-
χνευτή τάσης.
- Με άδειες μπαταρίες περιορίζεται η λειτουργία του
ανι χνευτή τάσης! Με μιαν τάση τουλ. Είναι δυνατό
να πραγματοποιηθεί ένας διπολικός έλεγχος
τάσης μέσω της κλιμακωτής ένδειξης 9 ακόμη και
χωρίς μπαταρίες.
- Ο ανιχνευτής τάσης επιτρέπεται να χρησιμοποιεί-
ται μόνο στο εύρος της αναφερόμενης ονομαστι-
κής τάσης και σε ηλεκτρικές εγκαταστάσεις έως
AC/ DC 690 V!
- Ο ανιχνευτής τάσης επιτρέπεται να χρησιμοποιεί-
ται μόνο σε ηλεκτρικά κυκλώματα της κατηγορίας
υπέρτασης CAT III με μάξιμουμ 600 V ή της κατη-
γορίας υπέρτασης CAT II με μάξιμουμ 690 V αγω-
γού ως προς τη γη.
- Ο ελεγκτής τάσης έχει σχεδιαστεί για χρήση από
εξειδικευμένους ηλεκτρολόγους και ειδικά εκπαι-
δευμένα άτομα, πάντα σε συνδυασμό με την
τήρηση ασφαλών εργασιακών πρακτικών.
- Ο ανιχνευτής τάσης έχει σχεδιαστεί για τη χρήση
από ηλε κτροτεχνίτες σε συνδυασμό με ασφαλείς
μεθόδους εργα σίας.
- Η βαθμιδωτή ένδειξη φωτοδιόδων εξυπηρετεί
στην ένδει ξη του εύρους τάσεως, αυτή δεν προο-
ρίζεται για μέτρηση.
- Δημιουργώντας μια τάση tester για περισσότερο
από 30 δευτερόλεπτα τάσης (μέγιστη κύκλος)
- Ο ανιχνευτής
αποσυναρμολογεί ται!
- Ο ανιχνευτής τάσης πρέπει να προφυλάσσεται
από ακα θαρσίες και φθορές της επιφάνειας περι-
βλήματος.
- Μετά από τη χρήση πρέπει να εφοδιάζονται οι
ακίδες του ανιχνευτή τάσης με το εσώκλειστο προ-
στατευτικό ακίδων 1 , ως προστασία από φθορές!
- Σημειώστε ότι η σύνθετη αντίσταση (εσωτερική
αντίσταση) του ελεγκτή τάσης επηρεάζει την
ένδειξη τάσεων θορύβου (ενσωμάτωση χωρητικά
ή επαγωγικά)!
Ανάλογα με την εσωτερική σύνθετη αντίσταση του ελε-
γκτή τάσης, υπάρχουν για την περίπτωση παρουσίας
τάσης θορύβου διάφορες δυνατότητες για την ένδειξη
11/ 2018

®
+
τάσης δεν επιτρέπεται
"υπάρχει τάση λειτουργίας" ή " δεν υπάρχει τάση λει-
τουργίας».
Ελεγκτής τάσης χαμηλής σύνθετης αντίστασης
(Σύνθετη αντίσταση < 100 kΩ), η τάση θορύβου περιο-
ρίζεται ή μειώνεται:
Ένας ελεγκτής τάσης με σχετικά χαμηλή εσωτερική
σύνθετη αντίσταση δεν θα εμφανίζει σε σύγκριση με
την τιμή αναφοράς των 100 kΩ όλες τις τάσεις θορύ-
βου με αρχική τιμή άνω του ELV (50 V AC/ 120 V DC).
Κατά την επαφή με τα προς έλεγχο μέρη, ο ελεγκτής
τάσης μπορεί, μέσω εκκένωσης, να μειώσει προσω-
ρινά την τάση θορύβου κάτω από το επίπεδο του ELV.
Όταν δεν εμφανίζεται η ένδειξη "υπάρχει τάση", συνι-
στάται η άμεση τοποθέτηση διάταξης πριν από την
έναρξη των εργασιών.
Ελεγκτής τάσης υψηλής σύνθετης αντίστασης
(Σύνθετη αντίσταση > 100 kΩ): Η τάση θορύβου δεν
περιορίζεται και δεν μειώνεται:
Σε περίπτωση ύπαρξης τάσης θορύβου, ένας ελεγκτής
τάσης με σχετικά υψηλή εσωτερική σύνθετη αντίσταση
δεν θα εμφανίζει σαφώς την ένδειξη «δεν υπάρχει
τάση λειτουργίας», σε σχέση με την τιμή αναφοράς
των 100 kΩ. Όταν εμφανίζεται σε ένα αντικείμενο, το
οποίο θεωρείται αποζευγμένο από την εγκατάσταση,
η ένδειξη "Υπάρχει τάση", συνιστάται οπωσδήποτε η
λήψη πρόσθετων μέτρων (παράδειγμα: Χρησιμοποί-
ηση ενός κατάλληλου ελεγκτή τάσης, ο οποίος είναι σε
θέση να διακρίνει την τάση λειτουργίας από την τάση
θορύβου, οπτική επιθεώρηση του σημείου διαχωρι-
σμού στο ηλεκτρικό δίκτυο, κλπ) για την ανίχνευση και
τον καθορισμό της κατάστασης "Δεν υπάρχει τάση λει-
τουργίας" του αντικειμένου που πρόκειται να δοκιμα-
στεί, έτσι ώστε να βεβαιωθείτε ότι τάση που εμφανίζει
ο ελεγκτής τάσης είναι πράγματι τάση θορύβου.
Ελεγκτές τάσης που είναι σε θέση να διακρίνουν
μέσω εφαρμογής πρόσθετου φορτίου, την τάση
λειτουργίας από την τάση θορύβου:
Ένας ελεγκτής τάσης με ένδειξη δύο τιμών για την
εσωτερική σύνθετη αντίσταση έχει περάσει τον έλεγχο
έκδοσης/ κατασκευής για την καταλληλότητα χειρισμού
τάσεων θορύβου και είναι σε θέση να διακρίνει (εντός
των τεχνικών ορίων) την τάση λειτουργίας από την
τάση θορύβου και να εμφανίζει άμεσα ή έμμεσα τον
υφιστάμενο τύπο της τάσης.
Ηλεκτρικά σύμβολα πάνω στο όργανο:
Σύμβολο

να

2. Περιγραφή συσκευής (εικόνα A)
1 Προστατευτικό ακίδων ανιχνευτή
2 Ακίδα - (αρνητικός)
3 Ακίδα + (θετικώς)
4 Αισθητήρας του ανιχνευτή κοπής καλωδίου
5 Χειρολαβή
6 Χειρολαβή με ένδειξη
7 Θήκη μπαταριών
+
PROFIPOL
®

Σημασία
Σημαντικά έγγραφα!
Το σύμβολο αυτό υποδεικνύει ότι ο οδη-
γός που περιγράφεται στο εγχειρίδιο, για
να αποφευ χθούν οι κίνδυνοι
Συσκευή ή εξοπλισμός για την εργασία
υπό τάση
AC Εναλλασσόμενη τάση
DC Συνεχής τάση
DC/ AC Συνεχής και εναλλασσόμενη
τάση
Γη (τάση προς τη γη)
Αυτό το σύμβολο δηλώνει την πόλωση
των μπαταριών για την τοποθέτησή τους
στους σω στούς πόλους
