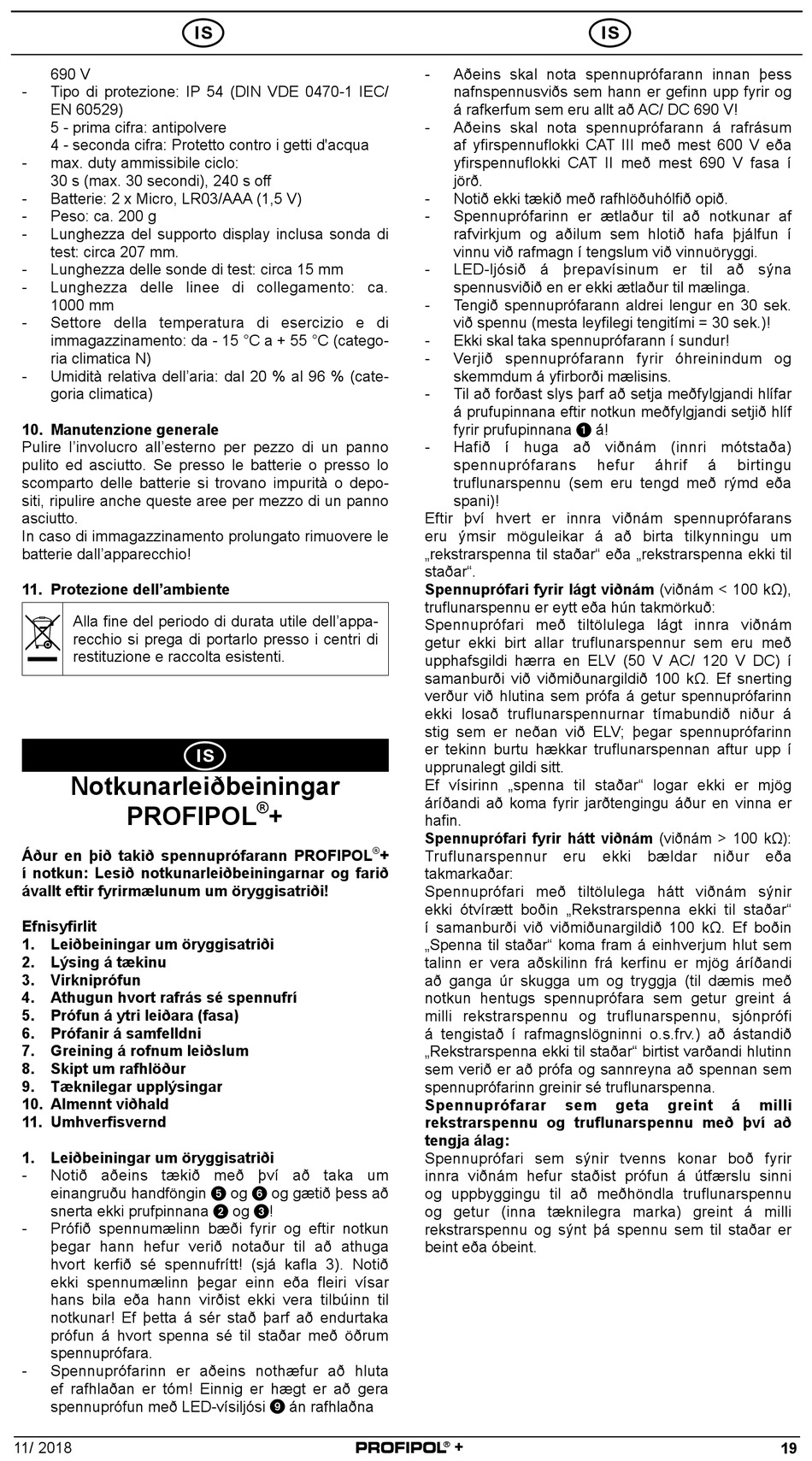

690 V
- Tipo di protezione: IP 54 (DIN VDE 0470-1 IEC/
EN 60529)
5 - prima cifra: antipolvere
4 - seconda cifra: Protetto contro i getti d'acqua
- max. duty ammissibile ciclo:
30 s (max. 30 secondi), 240 s off
- Batterie: 2 x Micro, LR03/AAA (1,5 V)
- Peso: ca. 200 g
- Lunghezza del supporto display inclusa sonda di
test: circa 207 mm.
- Lunghezza delle sonde di test: circa 15 mm
- Lunghezza delle linee di collegamento: ca.
1000 mm
- Settore della temperatura di esercizio e di
immagazzina mento: da - 15 °C a + 55 °C (catego-
ria climatica N)
- Umidità relativa dell'aria: dal 20 % al 96 % (cate-
goria climatica)
10. Manutenzione generale
Pulire l'involucro all'esterno per pezzo di un panno
pulito ed asciutto. Se presso le batterie o presso lo
scomparto delle batterie si trovano impurità o depo-
siti, ripulire anche queste aree per mezzo di un panno
asciutto.
In caso di immagazzinamento prolungato rimuovere le
batterie dall'apparecchio!
11. Protezione dell'ambiente
Alla fine del periodo di durata utile dell'appa-
recchio si prega di portarlo presso i centri di
restituzione e raccolta esistenti.
Notkunarleiðbeiningar
PROFIPOL
Áður en þið takið spennuprófarann PROFIPOL
í notkun: Lesið notkunarleiðbeiningarnar og farið
ávallt eftir fyrirmælunum um öryggisatriði!
Efnisyfirlit
1. Leiðbeiningar um öryggisatriði
2. Lýsing á tækinu
3. Virkniprófun
4. Athugun hvort rafrás sé spennufrí
5. Prófun á ytri leiðara (fasa)
6. Prófanir á samfelldni
7. Greining á rofnum leiðslum
8. Skipt um rafhlöður
9. Tæknilegar upplýsingar
10. Almennt viðhald
11. Umhverfisvernd
1. Leiðbeiningar um öryggisatriði
- Notið aðeins tækið með því að taka um
einangruðu handföngin 5 og 6 og gætið þess að
snerta ekki prufpinnana 2 og 3 !
- Prófið spennumælinn bæði fyrir og eftir notkun
þegar hann hefur verið notaður til að athuga
hvort kerfið sé spennufrítt! (sjá kafla 3). Notið
ekki spennumælinn þegar einn eða fleiri vísar
hans bila eða hann virðist ekki vera tilbúinn til
notkunar! Ef þetta á sér stað þarf að endurtaka
prófun á hvort spenna sé til staðar með öðrum
spennuprófara.
- Spennuprófarinn er aðeins nothæfur að hluta
ef rafhlaðan er tóm! Einnig er hægt er að gera
spennuprófun með LED-vísiljósi 9 án rafhlaðna
11/ 2018


®
+
- Aðeins skal nota spennuprófarann innan þess
nafnspennusviðs sem hann er gefinn upp fyrir og
á rafkerfum sem eru allt að AC/ DC 690 V!
- Aðeins skal nota spennuprófarann á rafrásum
af yfirspennuflokki CAT III með mest 600 V eða
yfirspennuflokki CAT II með mest 690 V fasa í
jörð.
- Notið ekki tækið með rafhlöðuhólfið opið.
- Spennuprófarinn er ætlaður til að notkunar af
rafvirkjum og aðilum sem hlotið hafa þjálfun í
vinnu við rafmagn í tengslum við vinnuöryggi.
- LED-ljósið á þrepavísinum er til að sýna
spennusviðið en er ekki ætlaður til mælinga.
- Tengið spennuprófarann aldrei lengur en 30 sek.
við spennu (mesta leyfilegi tengitími = 30 sek.)!
- Ekki skal taka spennuprófarann í sundur!
- Verjið spennuprófarann fyrir óhreinindum og
skemmdum á yfirborði mælisins.
- Til að forðast slys þarf að setja meðfylgjandi hlífar
á prufupinnana eftir notkun meðfylgjandi setjið hlíf
fyrir prufupinnana 1 á!
- Hafið í huga að viðnám (innri mótstaða)
spennuprófarans
truflunarspennu (sem eru tengd með rýmd eða
spani)!
Eftir því hvert er innra viðnám spennuprófarans
eru ýmsir möguleikar á að birta tilkynningu um
„rekstrarspenna til staðar" eða „rekstrarspenna ekki til
staðar".
Spennuprófari fyrir lágt viðnám (viðnám < 100 kΩ),
truflunarspennu er eytt eða hún takmörkuð:
Spennuprófari með tiltölulega lágt innra viðnám
getur ekki birt allar truflunarspennur sem eru með
upphafsgildi hærra en ELV (50 V AC/ 120 V DC) í
samanburði við viðmiðunargildið 100 kΩ. Ef snerting
verður við hlutina sem prófa á getur spennuprófarinn
ekki losað truflunarspennurnar tímabundið niður á
stig sem er neðan við ELV; þegar spennuprófarinn
er tekinn burtu hækkar truflunarspennan aftur upp í
upprunalegt gildi sitt.
Ef vísirinn „spenna til staðar" logar ekki er mjög
áríðandi að koma fyrir jarðtengingu áður en vinna er
hafin.
Spennuprófari fyrir hátt viðnám (viðnám > 100 kΩ):
®
+
Truflunarspennur
takmarkaðar:
Spennuprófari með tiltölulega hátt viðnám sýnir
ekki ótvírætt boðin „Rekstrarspenna ekki til staðar"
í samanburði við viðmiðunargildið 100 kΩ. Ef boðin
„Spenna til staðar" koma fram á einhverjum hlut sem
talinn er vera aðskilinn frá kerfinu er mjög áríðandi
að ganga úr skugga um og tryggja (til dæmis með
notkun hentugs spennuprófara sem getur greint á
milli rekstrarspennu og truflunarspennu, sjónprófi
á tengistað í rafmagnslögninni o.s.frv.) að ástandið
„Rekstrarspenna ekki til staðar" birtist varðandi hlutinn
sem verið er að prófa og sannreyna að spennan sem
spennuprófarinn greinir sé truflunarspenna.
Spennuprófarar
rekstrarspennu og truflunarspennu með því að
tengja álag:
Spennuprófari sem sýnir tvenns konar boð fyrir
innra viðnám hefur staðist prófun á útfærslu sinni
og uppbyggingu til að meðhöndla truflunarspennu
og getur (inna tæknilegra marka) greint á milli
rekstrarspennu og sýnt þá spennu sem til staðar er
beint eða óbeint.
+
PROFIPOL
®

hefur áhrif á
eru ekki bældar niður
sem geta greint
birtingu
eða
á milli
19
