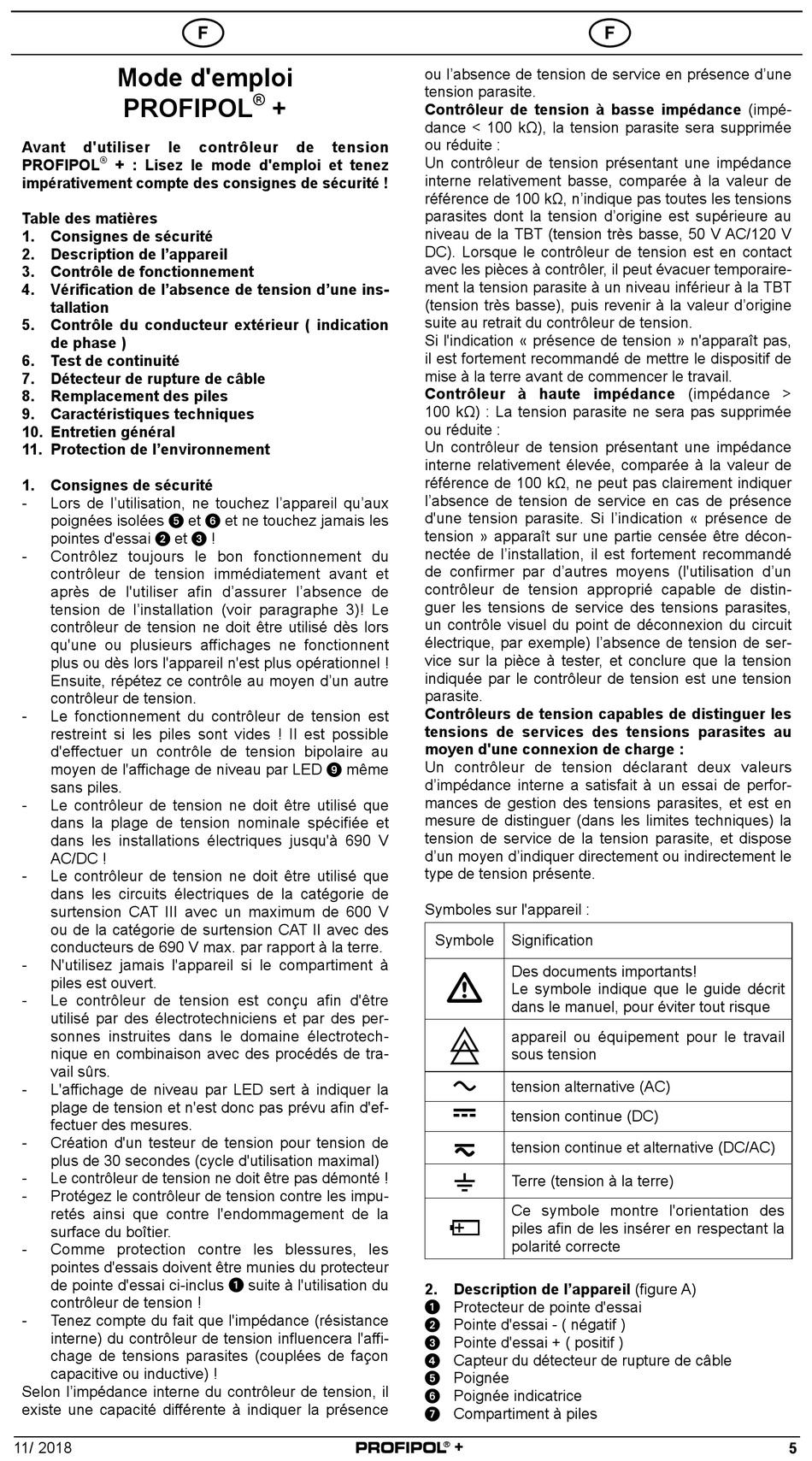

Mode d'emploi
PROFIPOL
Avant d'utiliser
®
PROFIPOL + : Lisez le mode d'emploi et tenez
impérativement compte des consignes de sécurité !
Table des matières
1. Consignes de sécurité
2. Description de l'appareil
3. Contrôle de fonctionnement
4. Vérification de l'absence de tension d'une ins-
tallation
5. Contrôle du conducteur extérieur ( indication
de phase )
6. Test de continuité
7. Détecteur de rupture de câble
8. Remplacement des piles
9. Caractéristiques techniques
10. Entretien général
11. Protection de l'environnement
1. Consignes de sécurité
- Lors de l'utilisation, ne touchez l'appareil qu'aux
poignées isolées 5 et 6 et ne touchez jamais les
pointes d'essai 2 et 3 !
- Contrôlez toujours le bon fonctionnement du
contrôleur de tension immédiatement avant et
après de l'utiliser afin d'assurer l'absence de
tension de l'installation (voir para graphe 3)! Le
contrôleur de tension ne doit être utilisé dès lors
qu'une ou plusieurs affichages ne fonctionnent
plus ou dès lors l'appareil n'est plus opérationnel !
Ensuite, répétez ce contrôle au moyen d'un autre
contrôleur de tension.
- Le fonctionnement du contrôleur de tension est
restreint si les piles sont vides ! Il est possible
d'effectuer un contrôle de tension bipolaire au
moyen de l'affichage de niveau par LED 9 même
sans piles.
- Le contrôleur de tension ne doit être utilisé que
dans la plage de tension nominale spécifiée et
dans les installa tions électriques jusqu'à 690 V
AC/DC !
- Le contrôleur de tension ne doit être utilisé que
dans les circuits électriques de la catégorie de
surtension CAT III avec un maximum de 600 V
ou de la catégorie de sur tension CAT II avec des
conducteurs de 690 V max. par rapport à la terre.
- N'utilisez jamais l'appareil si le compartiment à
piles est ouvert.
- Le contrôleur de tension est conçu afin d'être
utilisé par des électrotechniciens et par des per-
sonnes instruites dans le domaine électrotech-
nique en combinaison avec des procédés de tra-
vail sûrs.
- L'affichage de niveau par LED sert à indiquer la
plage de tension et n'est donc pas prévu afin d'ef-
fectuer des me sures.
- Création d'un testeur de tension pour tension de
plus de 30 secondes (cycle d'utilisation maximal)
- Le contrôleur de tension ne doit être pas démonté !
- Protégez le contrôleur de tension contre les impu-
retés ain si que contre l'endommagement de la
surface du boîtier.
- Comme protection contre les blessures, les
pointes d'es sais doivent être munies du protecteur
de pointe d'essai ci-inclus 1 suite à l'utilisation du
contrôleur de tension !
- Tenez compte du fait que l'impédance (résistance
interne) du contrôleur de tension influencera l'affi-
chage de tensions parasites (couplées de façon
capacitive ou inductive) !
Selon l'impédance interne du contrôleur de tension, il
existe une capacité différente à indiquer la présence
11/ 2018
F
®
+
le contrôleur de
ou l'absence de tension de service en présence d'une
tension parasite.
Contrôleur de tension à basse impédance (impé-
dance < 100 kΩ), la tension parasite sera supprimée
ou réduite :
tension
Un contrôleur de tension présentant une impédance
interne relativement basse, comparée à la valeur de
référence de 100 kΩ, n'indique pas toutes les tensions
parasites dont la tension d'origine est supérieure au
niveau de la TBT (tension très basse, 50 V AC/120 V
DC). Lorsque le contrôleur de tension est en contact
avec les pièces à contrôler, il peut évacuer temporaire-
ment la tension parasite à un niveau inférieur à la TBT
(tension très basse), puis revenir à la valeur d'origine
suite au retrait du contrôleur de tension.
Si l'indication « présence de tension » n'apparaît pas,
il est fortement recommandé de mettre le dispositif de
mise à la terre avant de commencer le travail.
Contrôleur à haute impédance (impédance >
100 kΩ) : La tension parasite ne sera pas supprimée
ou réduite :
Un contrôleur de tension présentant une impédance
interne relativement élevée, comparée à la valeur de
référence de 100 kΩ, ne peut pas clairement indiquer
l'absence de tension de service en cas de présence
d'une tension parasite. Si l'indication « présence de
tension » apparaît sur une partie censée être décon-
nectée de l'installation, il est fortement recommandé
de confirmer par d'autres moyens (l'utilisation d'un
contrôleur de tension approprié capable de distin-
guer les tensions de service des tensions parasites,
un contrôle visuel du point de déconnexion du circuit
électrique, par exemple) l'absence de tension de ser-
vice sur la pièce à tester, et conclure que la tension
indiquée par le contrôleur de tension est une tension
parasite.
Contrôleurs de tension capables de distinguer les
tensions de services des tensions parasites au
moyen d'une connexion de charge :
Un contrôleur de tension déclarant deux valeurs
d'impédance interne a satisfait à un essai de perfor-
mances de gestion des tensions parasites, et est en
mesure de distinguer (dans les limites techniques) la
tension de service de la tension parasite, et dispose
d'un moyen d'indiquer directement ou indirectement le
type de tension présente.
Symboles sur l'appareil :
Symbole


2. Description de l'appareil (figure A)
1 Protecteur de pointe d'essai
2 Pointe d'essai - ( négatif )
3 Pointe d'essai + ( positif )
4 Capteur du détecteur de rupture de câble
5 Poignée
6 Poignée indicatrice
7 Compartiment à piles
+
PROFIPOL
®
F
Signification
Des documents importants!
Le symbole indique que le guide décrit
dans le manuel, pour éviter tout risque
appareil ou équipement pour le travail
sous tension
tension alternative (AC)
tension continue (DC)
tension continue et alternative (DC/AC)
Terre (tension à la terre)
Ce symbole montre l'orientation des
piles afin de les insérer en respectant la
polarité correcte
5
