USV MKD RT
5.

Systembeschreibung

Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt
für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und
störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher.
Neben der Versorgung des Verbrauchers hält das Gerät auch die internen
Akkumulatoren in geladenem Zustand. Bei einem Netzausfall bzw. einer
Netzstörung liefert die USV weiterhin unterbrechungsfrei eine saubere Ver-
sorgungsspannung am USV-Ausgang. Die Energie wird während des Stütz-
betriebs aus den Akkumulatoren bezogen.
Online USV
1
2
3
4
5
6
7

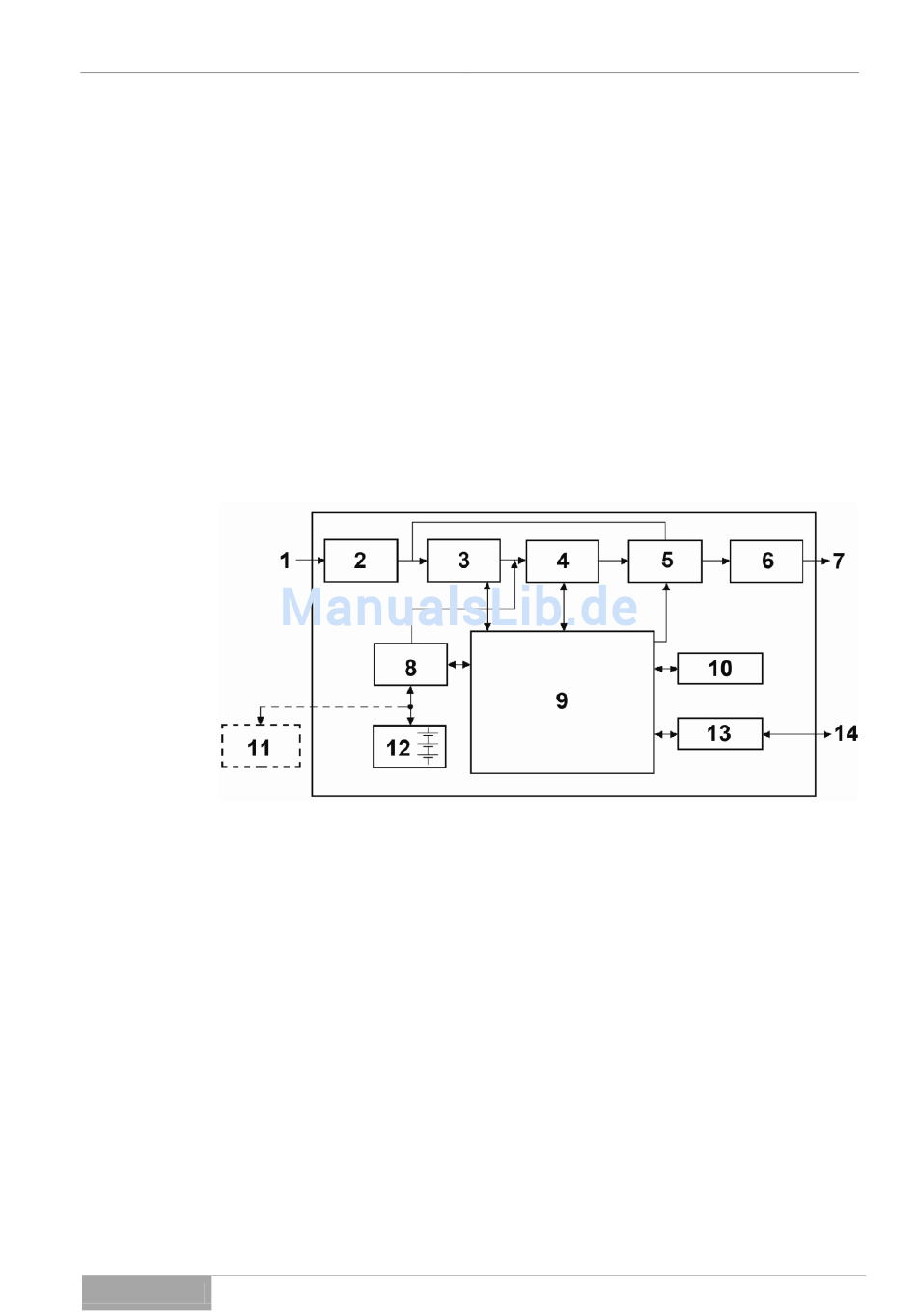

Abb. 5-1 - 1
Das Blockschaltbild visualisiert die einzelnen Gerätemodule und veranschau-
licht grob deren Interaktion.
Serie MKD
Netz-Eingang
Filter
Gleichrichter
Wechselrichter
Umgehungsschalter
Filter
USV-Ausgang
Blockschaltbild
Systembeschreibung
8 Spannungsumrichter
9 Steuerung und Überwachung
10 Bedien- und Anzeigefeld
11 Ext. Akkubank (optional)
12 Akkubank
13 Schnittstelle
14 LAN RS232
36
